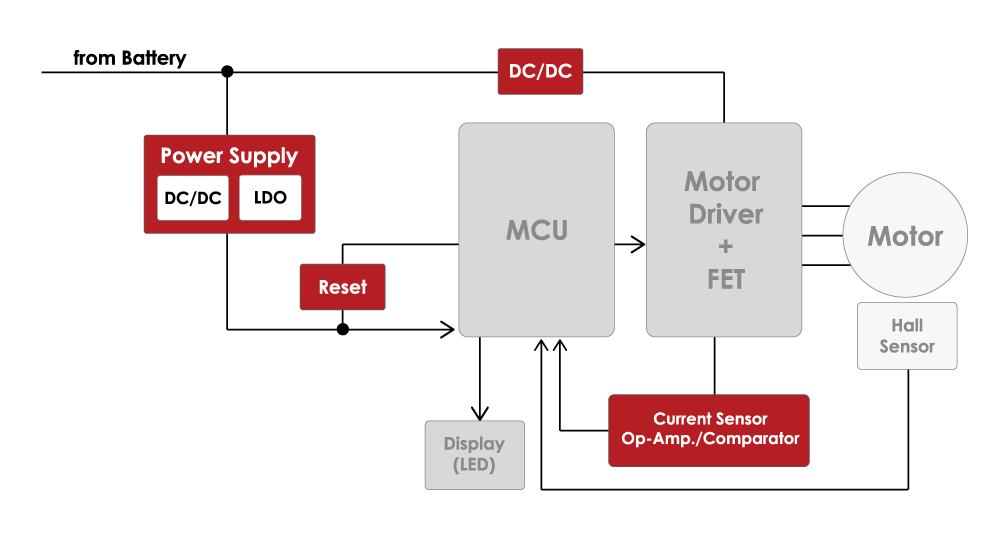

電動工具・ブロック図

色が付いている部分をクリックすると、製品一覧へジャンプします。

Power Tool

電源ICブロック 電源ICブロック Reset Block 電流センサ

(DC/DC)電源ICブロック

製品名 機能
R1260 入力最大60V 同期整流型 降圧DC/DCコントローラ
R1245 1.2A 入力最大30V PWM制御 降圧DC/DCコンバータ
R1243 2A 入力最大30V PWM制御 降圧DC/DCコンバータ
R1270 3A 入力最大34V PLL内蔵 PWM/VFM制御 降圧DC/DCコンバータ
R1276 3A 入力最大30V 同期整流型 強制PWM制御 降圧DC/DCコンバータ
R1271 1A 入力最大30V 同期整流型 PWM制御 降圧DC/DCコンバータ

(LDO)電源ICブロック

製品名 機能
R1560 低消費電流 入力最大60V 100mA ボルテージレギュレータ
R1525 高イミュニティ 低消費電流 入力最大42V 200mA ボルテージレギュレータ
R1526 高ノイズ耐性 入力最大42V 300mA ボルテージレギュレータ
R1524 低消費電流 入力最大36V 200mA ボルテージレギュレータ
NJM2831 低飽和型レギュレータ

(System Reset IC)Reset Block

製品名 機能
NJU2103A システムリセットIC
R3116 遅延機能付き 0.8%精度 0.5V動作 ボルテージディテクタ
R3117 センス端子分離型 ボルテージディテクタ
R3118 センス端子/遅延機能付き 0.6V検出 ボルテージディテクタ
RP300 0.8%精度 内部カウンター型 遅延機能付き ボルテージディテクタ
R3160 低消費電流 入力最大60V ボルテージディテクタ

(Op-Amp.)電流センサ

製品名 機能
NJU7046 9V/μs 高速, 入出力フルスイングCMOS オペアンプ
NJU7076 高精度 ローノイズ 出力フルスイング 高EMI 耐性 CMOS オペアンプ
NJU7098A 0.05μV/°C max, Zero-Drift 出力フルスイング CMOS オペアンプ

(Comparator)電流センサ

製品名 機能
NJU77241 入力フルスイング オープンドレイン出力 低消費CMOS コンパレータ
