ファウンドリサービス

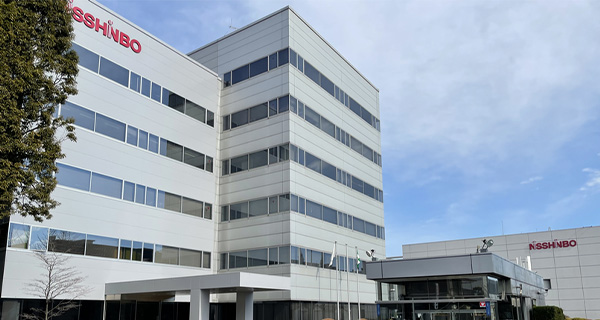

  • 川越事業所

    自社アナログ製品開発で培ったプロセス技術をファウンドリサービスに活用し、ウェハファウンドリサービスを提供いたします。

    対応プロセス・検査項目・オプションサービス・納品形態

    対応プロセス

    プロセス PDF 詳細
    コンプリメンタリー 40V 高速バイポーラ,TFRあり
    量産実績:オペアンプ
    126KB 2.0µm ルール
    NPN ft= 2.9GHz, Vertical PNP ft= 3.7GHz
    ウエハサイズ 5インチ
    高速BiCMOS
    量産実績:産業機器,映像機器,センサAFE
    217KB 0.8μm ルール
    Bipolar 10V NPN ft= 8.0GHz, Vertical PNP ft= 5.5GHz, CMOS 5V
    ウエハサイズ 5インチ
    アナログCMOS + HV
    量産実績:電源,音響機器,オペアンプ
    212KB 0.7µm ルール
    LV 5V, HV 20V/30V/36V
    ウエハサイズ 5インチ
    BCD
    量産実績:電源,モータドライバ,発信器
    128KB 0.35µm ルール
    Bipolar 15V NPN, LPNP, CMOS 3.3V/5.0V, DMOS 40V/50V
    ウエハサイズ 8インチ(*1)
    アナログCMOS + HV
    量産実績:電源,オペアンプ
    お問い合わせ下さい。 0.35µm ルール
    LV 3.3V, MV 5.0V, HV 12~36V
    ウエハサイズ 8インチ(*1)

    (*1):8インチ・プロセスは、UMC との協業により開発されたウエハ・プロセスです。

    検査項目

    ファウンドリーサービスに関する検査項目は以下の通りとなります

    • PCM(素子特性)検査
    • 外観検査

    オプションサービス

    • ウェハテスト
    • ファイナルテスト
    • パッケージ封止

    納品形態

    ウェハ、ベアチップでの納品となります。納品時はPCMデータを添付します。

    • ウェハ
    • ベアチップ

    受託手順

    ファウンドリーサービスの標準的な受託手順は以下の通りです。詳しくはお問い合わせください。

    Development Process Figure

    ファウンドリーサービスのお問い合わせ

    ファウンドリーサービスのご用命などにつきましては、以下より、お問い合わせください。

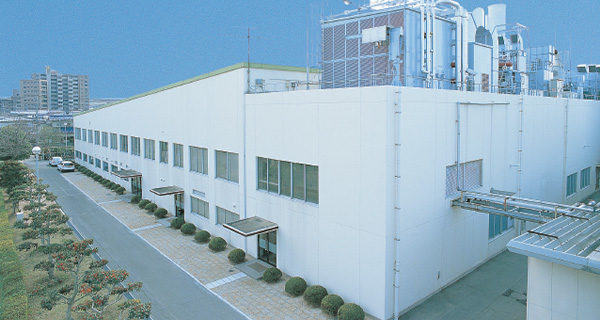

  • 日清紡マイクロデバイス福岡(株)

    自社アナログ製品開発で培ったプロセス技術をファウンドリサービスに活用し、ウェハファウンドリサービスを提供いたします。

    対応プロセス・検査項目・オプションサービス・納品形態

    対応プロセス

    プロセス PDF 詳細
    40Vバイポーラ
    量産実績:オペアンプ
    69KB 3.0µm ルール
    NPN ft= 0.69GHz, Lateral PNP ft= 5.85MHz
    ウエハサイズ 5インチ
    40Vバイポーラ,VPNPあり(開発中)
    量産実績:オペアンプ(開発予定)
    69KB 3.0µm ルール
    ウエハサイズ 6インチ
    9Vバイポーラ,VPNPあり
    量産実績:産業機器,情報機器
    43KB 2.0µm ルール
    NPN ft= 6GHz, Vertical PNP ft= 1.5GHz
    ウエハサイズ 5インチ
    40Vバイポーラ,VPNPあり
    量産実績:産業機器
    43KB 2.0µm ルール
    NPN ft= 2GHz, Vertical PNP ft= 80MHz
    ウエハサイズ 5インチ

    検査項目

    ファウンドリーサービスに関する検査項目は以下の通りとなります

    • PCM(素子特性)検査
    • 外観検査

    オプションサービス

    • ウェハテスト
    • ファイナルテスト
    • パッケージ封止

    納品形態

    ウェハ、ベアチップでの納品となります。納品時はPCMデータを添付します。

    • ウェハ
    • ベアチップ

    受託手順

    ファウンドリーサービスの標準的な受託手順は以下の通りです。詳しくはお問い合わせください。

    Development Process Figure

    ファウンドリーサービスのお問い合わせ

    ファウンドリーサービスのご用命などにつきましては、以下より、お問い合わせください。

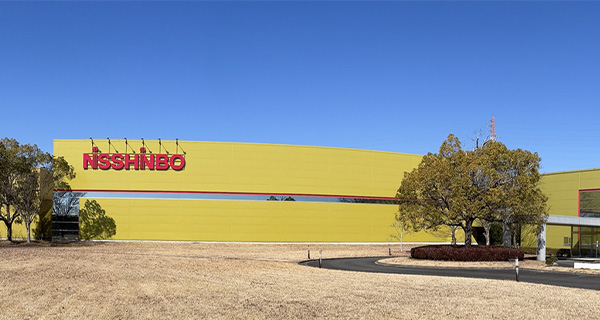

  • やしろ事業所

    自社のアナログ製品で培ったCMOSアナログプロセスを用いて、150mmおよび200mmウエハファウンドリサービスを提供致します。お客様からのご要求に従い、プロセスのカスタマイズにも柔軟に対応いたしますので、まずはご相談下さい。

    テクノロジー: CMOSアナログプロセス

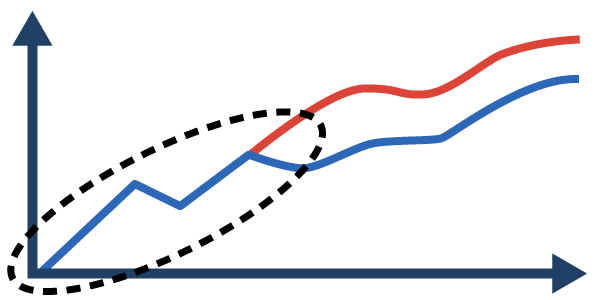

    各プロセスのアナログ特性評価用TEGを保有し、お客様の要求に合ったSPICE、デザインルールを提供するとともにプロセスの合わせこみを行います。

    Process & Options

    Feature / Prosess  0.8 µm  0.6 µm  0.5 µm  0.35 µm
    Max. Operating Voltage for LV core Tr. 6.0 V 6.0 V 3.6 V / 6.5 V 3.3 V / 5.0 V / 6.5 V
    Multi Vth (Low , Dep)



    16 V Transistor Option

    20 V Transistor Option

    30 V Transistor Option

    40 V Transistor Option

    50 V Transistor Option

    OTP/ E2PROM

    BJT: Vertical/Lateral PNP
    VPNP VPNP
    Triple Well


    Thin Film Resister

      TBA
    High Resistivity Polysilicon



    Low TC Resistor



    Depletion Capacitor



    PiP Capacitor


    Laser Fuse Technology



    Number of Metal Layers 2 3 3 4
    Buffer Coat (PBO)



    Thick Metal Interconnect
