R1243 シリーズ
2A 入力最大30V PWM制御 降圧DC/DCコンバータ
R1243 シリーズ
2A 入力最大30V PWM制御 降圧DC/DCコンバータ
データシートダウンロード
-
概要
R1243 シリーズは30V入力、PWM制御型の2A*出力可能なCMOS降圧DC/DCコンバータです。ソフトスタート回路、ラッチ型、または、フォールドバック型保護回路を内蔵しており、外付部品としてコイル、抵抗、ダイオード、コンデンサを用いるだけで容易に高効率のDC/DCコンバータを構成できます。異常時にはFLG信号を出力可能です。カレントモードPWM制御を行っているので高速応答、高効率を実現できます。
*) 出力電流は条件や外付け部品に左右されますので、目安とお考えください。
-
仕様
民生 入力電圧範囲 4.5 V ～ 30.0 V (32.0 V) 動作温度範囲 -40°C ～ 85°C (125°C) 消費電流 Typ. 700 µA (VIN = 30 V, VFB = 1.0 V) スタンバイ電流 Typ. 0 µA (VIN = 30 V, CE = “L”) 出力電圧範囲 外部設定: 0.8 V ～ 18.0 V フィードバック電圧 0.5 V フィードバック電圧精度 ±7 mV 出力電流 Max. 2 A 内蔵ドライバON抵抗 Typ. 175 mΩ 発振周波数 1000 kHz (Ver.A/B/E)
330 kHz (Ver.C/D)最大デューティ Min. 85% パッケージ DFN(PL)2527-10, HSOP-8E 保護回路/ 機能
TSD ILX OCP OVP UVLO OVLO Reverse Shutdown Soft Start SSCG PGOOD Auto Discharge Anti-ringing Sequencing Max Duty Ext. Phase LED Adjust
-
技術資料
-
回路モジュールダウンロード
-
R1243x001C/D 基本回路例
(VOUT=5.0V、ソフトスタート時間12ms、フラグ機能使用)
-

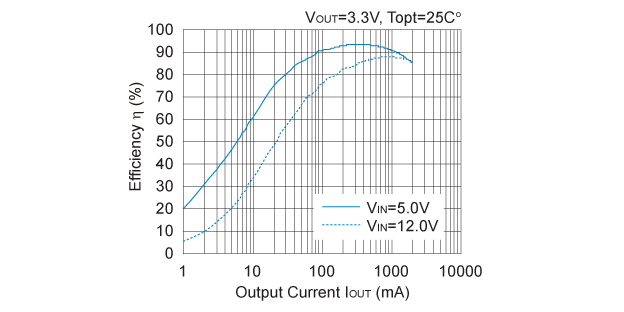

R1243x001A/B、R1243S001E 効率 対 出力電流
-

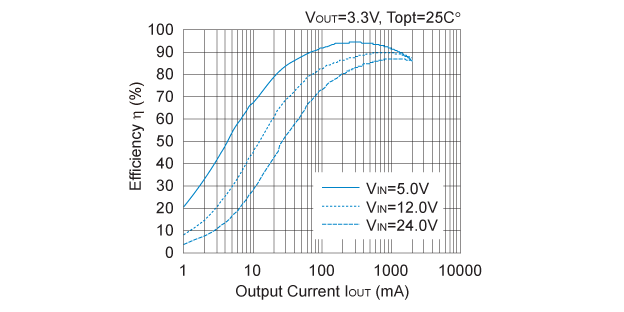

R1243x001C/D 効率 対 出力電流
-
関連情報
-
-
購入・サンプル
-
オンラインで購入
-
-
ご購入、サンプル依頼、資料請求
販売店のご案内
価格・在庫・納期などのお問い合わせ、資料サンプルのご請求は、お近くの販売店にご連絡ください。
-
データシートダウンロード
機能説明
| TSD | サーマルシャットダウン機能 |
|---|---|
| ILX | LX制限電流 |
| OCP | 過電流保護機能 |
| OVP | 過電圧保護機能 |
| UVLO | 低電圧誤動作防止機能 |
| OVLO | 過電圧誤動作防止機能 |
| Reverse | 逆流防止回路内蔵 |
| Shutdown | シャットダウン機能 |
| Soft Start | ソフトスタート機能 |
| SSCG | スペクトラム拡散型発振器機能 |
| PGOOD | パワーグッド出力 |
| Auto Discharge | オートディスチャージ機能 |
| Anti-ringing | アンチリンギングスイッチ機能 |
| Sequencing | 起動シーケンス制御可能 |
| Max Duty | 最大デューティ外部設定可能 |
| Ext. Phase | 外部位相補償可能 |
| LED Adjust | LED高速輝度調整可能 |
