R3112 シリーズ
遅延機能付き ボルテージディテクタ
R3112 シリーズ
遅延機能付き ボルテージディテクタ
拡大
:q
:q
:q
概要
R3112 シリーズは遅延機能付きのCMOSボルテージディテクタICです。外付けコンデンサにより遅延時間を設定可能です。
仕様
| 民生 | |
|---|---|
| 動作電圧範囲 | 0.7 V ～ 6.0 V (6.5 V) |
| 動作温度範囲 | -40°C ～ 85°C (125°C) |
| 消費電流 | Typ. 0.5 µA (R3112x27xA/C: VDD = 2.6 V) |
| 検出電圧範囲 | 0.9 V ～ 5.0 V (0.1 Vステップ) |
| 検出電圧精度 | ±2.0% (Ta = 25°C) |
| 検出電圧温度係数 | Typ. ±100 ppm/°C |
| 出力形態 | CMOS,Nch Open Drain |
| パッケージ | SON1612-6, SC-82AB, SOT-23-5 |
技術資料
-
回路モジュールダウンロード
-
SPICEモデルダウンロード
SPICEシミュレーション モデルをダウンロードいただけます。 ダウンロード時には、myNISDへのログイン / 登録が必要です。
-

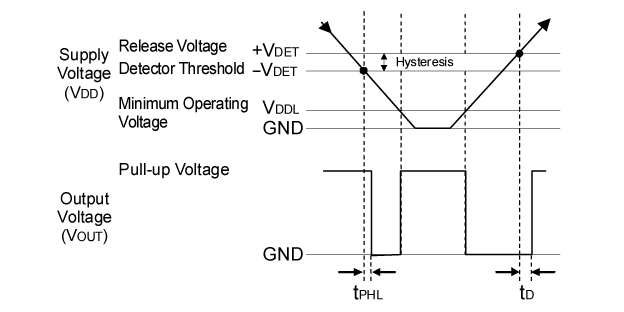

R3112xxxxA タイミングチャート
-

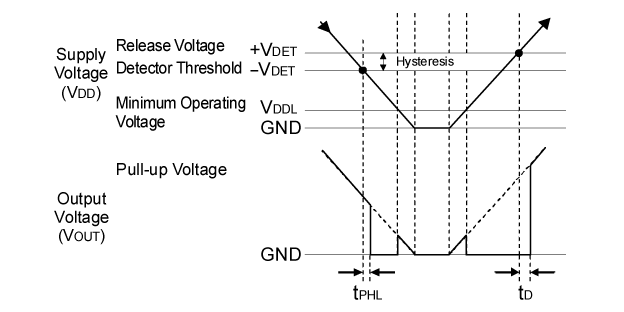

R3112xxxxC タイミングチャート
品質・パッケージ
- 製品詳細はデータシートをご参照ください
- パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
