R1213 シリーズ

2.5A PWM制御昇圧DC/DCコンバータ

データシートダウンロード

民生用 (1.2MB)

Point: 製品の特長、機能、概念を一目で確認できます。

Quick Reference Guide (0.6MB)

ECADモデル：詳しく見る

拡大

概要
仕様
技術資料
品質・パッケージ
FAQ
購入 / お問い合わせ

概要

R1213 シリーズは低消費電流のPWM制御型のCMOS昇圧DC/DCコンバータです。ソフトスタート回路、低電圧誤動作防止回路（UVLO）、サーマルシャットダウン回路、コイル電流制限回路、ラッチ型保護回路を内蔵し、外付け部品としてコイル、抵抗、コンデンサ、ダイオードを用いるだけで、容易に高効率の昇圧DC/DCコンバータを構成できます。ソフトスタート時間や位相補償を外付けの抵抗とコンデンサで設定可能です。また、シャットダウンスイッチ制御機能を備えており、保護回路動作時に外付けのPch MOSFETをOFFし、電源から出力への電流経路を遮断します。ラッチの解除は、CE端子で一度スタンバイ状態にする、もしくは、電源電圧をUVLO検出電圧以下にすることで行います。

仕様

	民生
入力電圧範囲	2.3 V ～ 5.5 V (6.5 V)
動作温度範囲	-40°C ～ 85°C (125°C)
消費電流	Typ. 550 µA (非スイッチング時) Typ. 3 mA (スイッチング時)
スタンバイ電流	Typ. 0.1 µA
出力電圧範囲	外部設定: 3.0 V ～ 15.0 V (VFB = 0.8 V)
フィードバック電圧精度	±8 mV
フィードバック電圧温度係数	±50 ppm/°C
出力電流	1.0 A: VIN = 3.3 V, VOUT = 3.8 V 500 mA: VIN = 2.3 V, VOUT = 5.0 V 250 mA: VIN = 2.7 V, VOUT = 9.6 V 150 mA: VIN = 3.0 V, VOUT = 15 V
内蔵ドライバON抵抗	Typ. 0.07 Ω
発振周波数	Typ. 1.0 MHz
最大デューティ	Min. 85%, Typ. 90%
パッケージ	DFN(PL)2730-12

保護回路/ 機能

TSD	OCP	OVP	UVLO	OVLO	Reverse	Shutdown	Soft Start	SSCG	PGOOD	Auto Discharge	Anti-ringing	Sequencing	Max Duty	Ext. Phase	LED Adjust

機能説明

TSD	サーマルシャットダウン機能
OCP	過電流保護機能 ※従来、ILX (LX制限電流) と表記していた機能は、現在OCPに統合しています。
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

機能説明

TSD	サーマルシャットダウン機能
OCP	過電流保護機能 ※従来、ILX (LX制限電流) と表記していた機能は、現在OCPに統合しています。
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

以下の仕様で類似品を検索します。

カテゴリ：DC/DCスイッチングレギュレータ

	トポロジー	Boost
	入力電圧 min (V)	2.3
	入力電圧 max (V)	5.5
	出力電圧 min (V)	3.0
	出力電圧 max (V)	15.0
	消費電流 (µA)	3000

技術資料

回路モジュールダウンロード
基本回路例 (シャットダウン用Pch MOSFET を使用)

L: 10µH, C1: 1µF, C2: 1µF, C3: 15µF, C4: 1000pF, C5: 2200pF, C6: 0.1µF, C7: 0.1µF, R3: 1kΩ, R4: 4.7kΩ, R5: 68kΩ, R6: 240kΩ
出力電圧設定値 9V…R1: 160kΩ, R2: 20kΩ

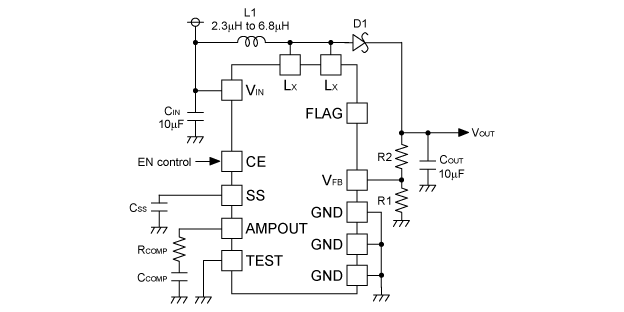

基本回路例 (シャットダウン機能を使用しない)

FLAG 端子はオープンとしてください。
R1213K001A 効率対出力電流 (VOUT=5.0V)
R1213K001B 効率対出力電流 (VOUT=15.0V)
