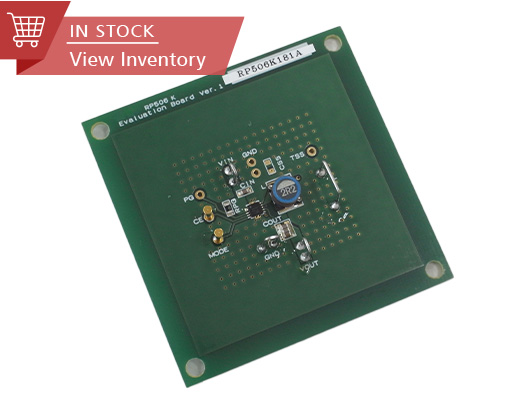

RP506 シリーズ
2A 同期整流型 PWM/VFM制御 降圧DC/DCコンバータ

データシートダウンロード

  • 概要

    RP506 シリーズは低消費電流の同期整流型のPWM/VFM制御型CMOS降圧DC/DCコンバータです。強制PWM固定式と軽負荷時には自動的に高効率のVFMモードに切り替わるPWM/VFM自動切替式の2つの制御方式をMODE端子への入力信号によって選択可能です。

    ソフトスタート回路、低電圧誤動作防止回路（UVLO）、サーマルシャットダウン回路、ラッチ型保護回路を内蔵し、外付け部品としてコイル、コンデンサ（、抵抗）を用いるだけで、容易に高効率の降圧DC/DCコンバータを構成できます。発振周波数は内部固定で、2.3MHz、2.25MHz、1.2MHzから選択可能です。ソフトスタート時間はTYP. 0.15msに設定されており、さらに外付けコンデンサで外部調整可能です。また、VOUT/VFB端子電圧を監視し、出力電圧の状態をNchオープンドレインによりPG端子で出力する機能を備えています。

    パッケージは民生品ではDFN(PL)2527-10、産業品と車載品ではDFN3030-12 をご用意しています。

  • 仕様
    民生 産業 車載
    入力電圧範囲 2.5 V ～ 5.5 V (6.5 V)
    動作温度範囲 -40°C ～ 85°C (125°C) -40°C ～ 105°C (125°C) -40°C ～ 125°C (150°C)
    -40°C ～ 105°C (150°C)
    消費電流 Typ. 48 µA(VFM, no load)
    スタンバイ電流 Typ. 0 µA
    出力電圧範囲 内部固定タイプ: 0.6 V ~ 3.3 V (0.1 Vステップ)
    外部設定タイプ: 0.6 V ~ 4.0 V    		 内部固定タイプ: 0.8 V, 1.0 V, 1.1 V, 1.2 V, 1.3 V, 1.5 V, 1.8 V, 1.85 V, 3.0 V, 3.3 V
    外部設定タイプ: 0.6 V ~ 4.0 V    		 内部固定タイプ: 0.8 V, 1.0 V, 1.1 V, 1.2 V, 1.3 V, 1.5 V, 1.8 V, 1.85 V, 3.0 V, 3.3 V
    外部設定タイプ: 0.6 V ~ 4.0 V
    出力電圧精度 ±1.5% (VSET ≥ 1.2 V , Ta = 25°C)
    ±18 mV (VSET < 1.2 V)
    出力電圧温度係数 ±100 ppm/°C
    フィードバック電圧精度 ±9 mV (VFB = 0.6 V)
    フィードバック電圧温度係数 ±100 ppm/°C
    出力電流 2 A
    内蔵ドライバON抵抗 Pch: Typ. 0.130 Ω, Nch: Typ. 0.125 Ω (VIN = 3.6 V)
    発振周波数 Typ. 2.25 MHz, 1.2 MHz Typ. 2.3 MHz, 1.2 MHz Typ. 2.3 MHz, 1.2 MHz
    最大デューティ Min. 100%
    パッケージ DFN(PL)2527-10 DFN3030-12 DFN3030-12
    データシートダウンロード

    保護回路/ 機能

    TSD ILX OCP OVP UVLO OVLO Reverse Shutdown Soft Start SSCG PGOOD Auto Discharge Anti-ringing Sequencing Max Duty Ext. Phase LED Adjust
    機能説明
  • 技術資料

    • 回路モジュールダウンロード

        ZUKEN Link Module Station

    • 基本回路例 (出力電圧IC内部固定)

      基本回路例 (出力電圧IC内部固定)

      パワーグッド機能使用、ソフトスタート時間を30ms に設定

    • 基本回路例 (出力電圧外部設定)

      基本回路例 (出力電圧外部設定)

      パワーグッド機能未使用、ソフトスタート時間を0.15ms に設定

    • 効率 対 出力電流 (A/B/C/G/H/Nバージョン)

      効率 対 出力電流 (A/B/C/G/H/Nバージョン)

    • 効率 対 出力電流 (D/E/F/K/L/Mバージョン)

      効率 対 出力電流 (D/E/F/K/L/Mバージョン)

    • 関連情報

      • Prime Designer

        オンラインデザインツール

        シミュレーション等の一部機能のご利用は、myNISDへの登録が必要です。

        • [V]

        • [V]

        • [V]

        • [A]
  • 品質・パッケージ
    製品名 対応 パッケージ情報 マーキング情報 信頼性データ
    RP506Kxx1x-TR
    • gradeConsumer
    • plp
    		 DFN(PL)2527-10 RP506K RP506K
    RP506Lxx1x-TR-Y
    • gradeIndustrial
    • plp
    		 DFN3030-12 RP506L RP506L-Y
    RP506Lxx1x-TR-K
    • gradeAutomotive
    • aecQ100
    • plp
    		 DFN3030-12 RP506L RP506L-K
    RP506Lxx1x-TR-A
    • gradeAutomotive
    • aecQ100
    • plp
    		 DFN3030-12 RP506L RP506L-A
    • 製品詳細はデータシートをご参照ください
    • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
  • 購入・サンプル
類似製品を探す

データシートダウンロード

機能説明

TSD サーマルシャットダウン機能
ILX LX制限電流
OCP 過電流保護機能
OVP 過電圧保護機能
UVLO 低電圧誤動作防止機能
OVLO 過電圧誤動作防止機能
Reverse 逆流防止回路内蔵
Shutdown シャットダウン機能
Soft Start ソフトスタート機能
SSCG スペクトラム拡散型発振器機能
PGOOD パワーグッド出力
Auto Discharge オートディスチャージ機能
Anti-ringing アンチリンギングスイッチ機能
Sequencing 起動シーケンス制御可能
Max Duty 最大デューティ外部設定可能
Ext. Phase 外部位相補償可能
LED Adjust LED高速輝度調整可能

以下の仕様で類似品を検索します。

カテゴリ：DC/DCスイッチングレギュレータ

トポロジー Buck
入力電圧
min (V)		 2.5
入力電圧
max (V)		 5.5
出力電圧
min (V)		 0.6
出力電圧
max (V)		 4.0
出力電流
(mA)		 2000
消費電流
(µA)		 48
