設計効率を支える ECADモデル
SamacSysのECADモデルとは？
当社では「SamacSys」を通じて、ECADモデルをご提供しています。
設計に必要な回路図シンボル、PCBフットプリント、3Dモデルをクリック＆ドロップ操作だけで無償で取得できます。
- 主な特長 -
- Excelプラグイン（ECAD Part Wizard）：ピン数の多いシンボル分割やカスタム設定で独自部品を簡単に作成可能
- Library Loader：ダウンロード後、主要なECADツールへ自動で連携し設計効率を向上
- フットプリントプレビュー：ブラウザ上で寸法測定やレイヤー表示切替が可能
- 無料カスタムリクエスト：ライブラリ未収録部品をリクエストし、最短で追加対応が可能
- 主要ECADツール対応：Altium、Cadence、Mentor Graphics、DesignSpark PCBなど多くの設計環境に対応
アイコンの説明
以下のECADモデルがご利用可能です。ご希望のECADモデルがない場合は無料でリクエストいただけます。
アイコンをクリックすると、ECADモデルが確認できます。ダウンロードしてお使いください。
ECADモデル 導入ガイド
本ガイドは、SamacSysのECADモデル 導入部分に絞った簡単な説明となります。詳細な操作方法および機能の使い方ついては SamacSys公式サイト
をご確認ください。
操作手順
-
Library Loaderのダウンロードとインストール（初回のみ）
SamacSys「Library Loader」をダウンロード・解凍し、アプリケーションをインストールしてください。
-
SamacSysアカウント登録／ログイン
Library Loaderを初回起動するとログイン画面が表示されます。メールアドレスなどを入力して 新規登録または既存アカウントでサインインしてください。
-
対象となるECADモデルを取得

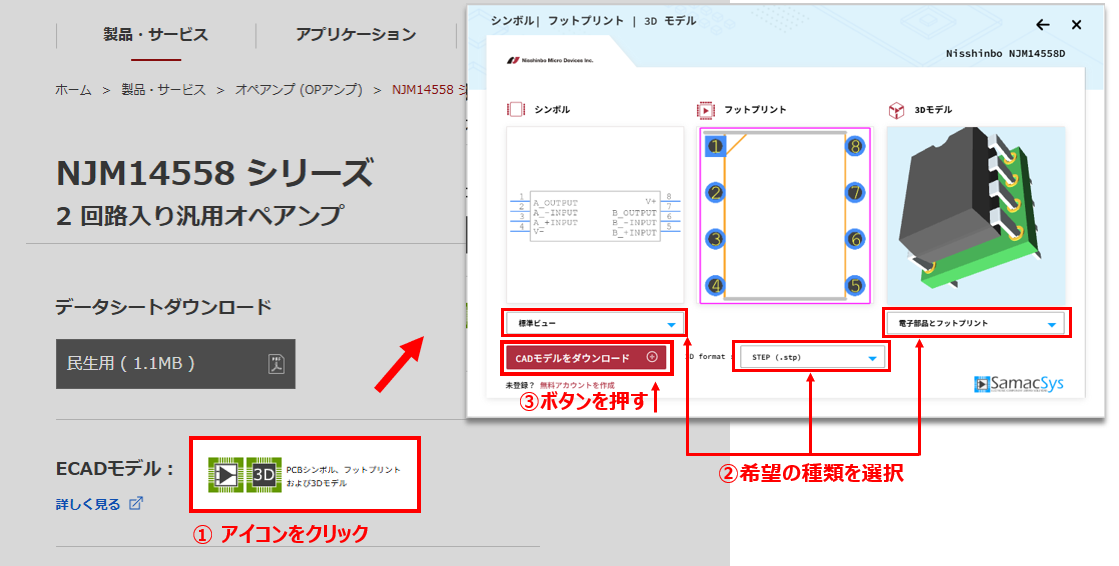

当社サイトの製品詳細ページや一覧ページに設置された対象となるECADモデルのアイコンをクリックすると モーダルが開いてダウンロードが可能になります。
-
ECADモデルのダウンロード
モーダル内のダウンロードボタンを押すとログインが求められる場合があります。 ログイン後に、選択したECADモデルをダウンロードしてください。
-
ECADモデルをECADツールに取り込む
ダウンロード操作によってLibrary Loaderが起動し、選択したECADモデルが直接ECADツールに取り込まれます。
ご注意: 上記は当社サイト上で使用するための導入手順のみを掲載しています。ご不明点やトラブルシューティングについては、恐れ入りますが SamacSys社サポートまで直接お問い合わせください。
取り扱い ECADモデル（検索）
下記の検索窓に型番や製品名を入力すると、回路図シンボル、PCBフットプリント、3Dモデルを簡単にお探しいただけます。
