RP402 シリーズ
同期整流型 PWM/VFM制御 昇圧DC/DCコンバータ

データシートダウンロード

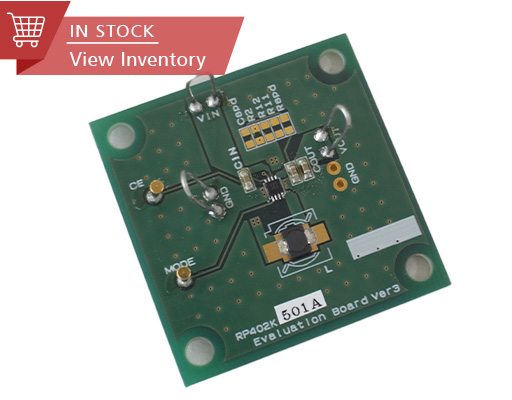

  • 概要

    RP402 シリーズは入力電圧MIN. 0.6 V動作の同期整流型PWM/VFM制御型の昇圧DC/DCコンバータです。通常PWM固定式、強制PWM固定式、または軽負荷時には自動的にPWMモードから高効率のVFMモードに切り替わるPWM/VFM自動切替式の3つの制御方式を選択することができます。

    ソフトスタート回路、バイパス回路またはシャットダウンスイッチ、アンチリンギングスイッチを内蔵し、外付け部品としてコイルとコンデンサ(と抵抗)だけで、容易に高効率の昇圧DC/DCコンバータを構成できます。出力電圧はIC内部固定タイプと外部設定タイプが選択できます。パッケージはSOT-23-5に加えて、2.0 mm × 2.0 mm角のDFN(PLP)2020-8パッケージをご用意しています。1本または2本直列のアルカリ電池、ニッケル水素電池やリチウム電池1本で駆動できる携帯機器の電源部に最適な製品です。

  • 仕様
    民生
    入力電圧範囲 内部固定版: 0.6 V ~ 4.8 V
    外部調整版: 0.6 V ~ 4.6 V
    動作温度範囲 -40°C ~ 85°C (125°C)
    消費電流 Typ. 21 µA
    スタンバイ電流 Typ. 0.2 µA
    動作開始電圧 Typ. 0.7 V
    出力電圧範囲 1.8 V ~ 5.5 V
    内部固定版(RP402K00xx以外): 0.1 V step, 外部調整版(RP402K00xx)
    出力電圧精度 ±1.5%
    フィードバック電圧 1.0 V
    フィードバック電圧精度 ±15 mV
    出力電流 800 mA (VIN = 3.6 V, VOUT = 5.0 V)
    内蔵ドライバON抵抗 NMOS/ PMOS: 0.20 Ω (VOUT = 5.0 V, 25°C)
    発振周波数 1.2 MHz (通常PWM方式), 1.0 MHz (強制PWM方式)
    効率 94% (100 mA/ 5.0 V, VIN = 3.6 V, 25°C)
    90% (1 mA/ 5.0 V, VIN = 3.6 V, 25°C)
    パッケージ DFN(PLP)2020-8, SOT-23-5

    保護回路/ 機能

    TSD ILX OCP OVP UVLO OVLO Reverse Shutdown Soft Start SSCG PGOOD Auto Discharge Anti-ringing Sequencing Max Duty Ext. Phase LED Adjust
  • 技術資料
    • 回路モジュールダウンロード

        ZUKEN Link Module Station

    • RP402K/Nxxxx 基本回路例 (出力電圧内部固定)

      RP402K/Nxxxx 基本回路例 (出力電圧内部固定)

      *) MODE 端子はRP402Kxxxx のみ
      L: 2.2 µH, C1: 10 µF, C2: 10 µF x2

    • RP402Kxxxx 基本回路例 (出力電圧外部設定)

      RP402Kxxxx 基本回路例 (出力電圧外部設定)

      L: 2.2 µH, C1: 10 µF, C2: 10 µF x2

    • RP402x501x / RP402K501x (VOUT=5.0V) 効率 対 出力電流: PWM 固定式

      RP402x501x / RP402K501x (VOUT=5.0V) 効率 対 出力電流: PWM 固定式

    • RP402x501x / RP402K501x (VOUT=5.0V) 効率 対 出力電流: PWM/VFM 自動切替式

      RP402x501x / RP402K501x (VOUT=5.0V) 効率 対 出力電流: PWM/VFM 自動切替式

  • 品質・パッケージ
    • 製品詳細はデータシートをご参照ください
    • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などは各パッケージをご参照ください
    • 公開されていない信頼性情報については、販売店または当社までお問い合わせください

データシートダウンロード

機能説明

TSD サーマルシャットダウン機能
ILX LX制限電流
OCP 過電流保護機能
OVP 過電圧保護機能
UVLO 低電圧誤動作防止機能
OVLO 過電圧誤動作防止機能
Reverse 逆流防止回路内蔵
Shutdown シャットダウン機能
Soft Start ソフトスタート機能
SSCG スペクトラム拡散型発振器機能
PGOOD パワーグッド出力
Auto Discharge オートディスチャージ機能
Anti-ringing アンチリンギングスイッチ機能
Sequencing 起動シーケンス制御可能
Max Duty 最大デューティ外部設定可能
Ext. Phase 外部位相補償可能
LED Adjust LED高速輝度調整可能
