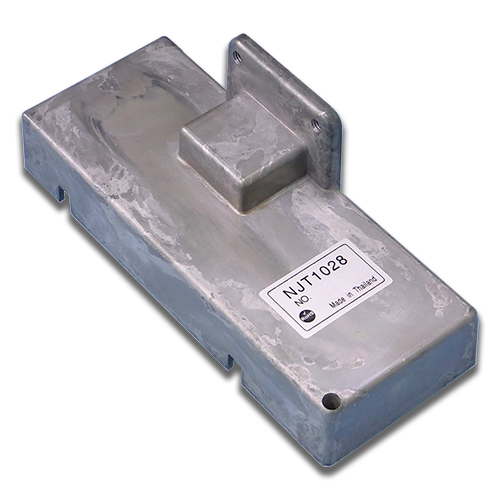

NJT1028
X-band フロントエンド
NJT1028
X-band フロントエンド
拡大
概要
特長
周波数構成
- RF周波数：9.38 ~ 9.44 GHz
- IF周波数：60 MHz typ
- LO周波数：VCO内蔵（Upper LO)
雑音特性
- Noise Figure (NF)：4 dB max
耐電力
- 最大入力電力：400 mW (Pd = 1 μsec, Duty = 0.001)
その他
- シングルバランスドミキサー
- RoHS対応
仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 周波数 | RF周波数: 9.38 ~ 9.44 GHz IF周波数: 60 MHz typ LO周波数: VCO内蔵（Upper LO) |
||
| RF入力インターフェイス | 導波管 : WRJ-10 (WR90) RFフランジ : UG-135/U 相当（M4ネジ） |
||
| 電源入力電圧 | +5 VDC（本体）/ +6 ~ +24 VDC（VCO） | ||
| 消費電流 | 90 mA max. | ||
| 動作温度範囲 | -30 ~ +80 ℃ | ||
| 重量 | 0.16 kg | ||
