RP605 シリーズ
バッテリーモニタ機能付き 低消費電流 300mA 昇降圧DC/DCコンバータ
RP605 シリーズ
バッテリーモニタ機能付き 低消費電流 300mA 昇降圧DC/DCコンバータ
拡大
:q
:q
概要
RP605 は、バッテリーモニタ (BM) 出力を備えた超低消費電流のDC/DCコンバータです。バッテリーモニタは、入力電圧 (VIN) を1/3または1/4に分圧してバッファ出力する機能を有しており、MCUなどに内蔵される低電圧ADコンバータに直接入力することで、バッテリー残量を監視することができます。
特長
- 超低消費電流 (IQ 0.3 µA) により、電池駆動機器の長時間動作や電池の小型化に貢献
- DC/DCとバッテリーモニタを1チップにまとめることで省部品、省スペース化が可能
- 広い入力電圧範囲 (1.8 V ~ 5.5 V) により、コイン電池からUSBポートまで対応可能
仕様
| 民生 | |
|---|---|
| 入力電圧範囲 | 1.8 V to 5.5 V (6.5 V) |
| 動作温度範囲 | -40°C to 85°C (125°C) |
| スタンバイ電流 | Typ. 0.01 µA |
| 動作静止電流 | DC/DC部: Typ. 0.3 µA BM部: Typ. 0.1 µA |
| 出力電圧範囲 | 1.6 V to 5.2 V (0.1 V step) |
| 出力電圧精度 | ±1.5% (Ta = 25°C) |
| 出力電流 | 300 mA |
| パッケージ | WLCSP-20-P3, DFN(PL)2730-12 |
| BM部出力電圧 | VIN/3 (RP605xxx3x) VIN/4 (RP605xxx4x) |
保護回路/ 機能
| TSD | OCP | OVP | UVLO | OVLO | Reverse | Shutdown | Soft Start | SSCG | PGOOD | Auto Discharge | Anti-ringing | Sequencing | Max Duty | Ext. Phase | LED Adjust |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|
|
|
|
|
機能説明
| TSD | サーマルシャットダウン機能 |
|---|---|
| OCP | 過電流保護機能 ※従来、ILX (LX制限電流) と表記していた機能は、現在OCPに統合しています。 |
| OVP | 過電圧保護機能 |
| UVLO | 低電圧誤動作防止機能 |
| OVLO | 過電圧誤動作防止機能 |
| Reverse | 逆流防止回路内蔵 |
| Shutdown | シャットダウン機能 |
| Soft Start | ソフトスタート機能 |
| SSCG | スペクトラム拡散型発振器機能 |
| PGOOD | パワーグッド出力 |
| Auto Discharge | オートディスチャージ機能 |
| Anti-ringing | アンチリンギングスイッチ機能 |
| Sequencing | 起動シーケンス制御可能 |
| Max Duty | 最大デューティ外部設定可能 |
| Ext. Phase | 外部位相補償可能 |
| LED Adjust | LED高速輝度調整可能 |

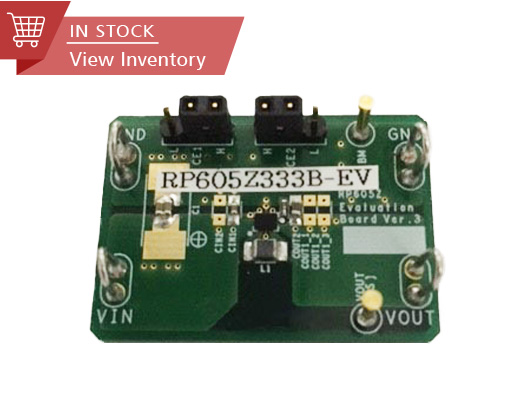

技術資料
-
回路モジュールダウンロード
-
RP605 基本回路例
-
関連情報
品質・パッケージ
| 製品名 | 対応 | パッケージ情報 | マーキング情報 | 信頼性データ |
|---|---|---|---|---|
| RP605Zxxxx-E2-T |
|
WLCSP-20-P3 | データシート参照 | RP605Z-T |
| RP605Kxxxx-TR |
|
DFN(PL)2730-12 | データシート参照 | RP605K |
- 製品詳細はデータシートをご参照ください
- パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
