RP507 シリーズ
600mA 同期整流型 PWM/VFM制御 降圧DC/DCコンバータ

データシートダウンロード

  • 概要

    RP507 シリーズは低消費電流の同期整流型のPWM/VFM制御型CMOS降圧DC/DCコンバータです。軽負荷時には自動的に高効率のVFMモードに切り替わるPWM/VFM自動切替式で、出力電圧は外付けの抵抗によって設定可能です。

    ソフトスタート回路、低電圧誤動作防止回路(UVLO)、サーマルシャットダウン回路、オートディスチャージ機能を内蔵し、外付け部品としてコイル、コンデンサ、抵抗を用いるだけで、容易に高効率の降圧DC/DCコンバータを構成できます。2.0mm×1.2mmの小型コイル(2.2µH)と1.0×0.5mmの入力コンデンサ(4.7µF)、出力コンデンサ(10µF)をご利用いただけます。パッケージは小型で1.6mm×1.6mm角のDFN(PL)1616-6Dをご用意しています。

  • 仕様
    民生
    入力電圧範囲 2.3 V to 5.5 V (6.5 V)
    動作温度範囲 -40°C to 85°C (125°C)
    消費電流 Typ. 32 µA
    スタンバイ電流 Typ. 0 µA
    出力電圧範囲 0.7 V ~ 5.5 V (1.0 V未満は入力電圧範囲に制限あり)
    出力電圧精度 ±1.5% (Ta = 25°C)
    フィードバック電圧 0.6 V
    フィードバック電圧精度 ±9 mV
    フィードバック電圧温度係数 Typ. ±100 ppm/°C
    出力電流 600 mA
    内蔵ドライバON抵抗 Pch: Typ. 0.38 Ω, Nch: Typ. 0.3 Ω (VIN = 3.6 V)
    発振周波数 Typ. 2.0 MHz
    最大デューティ 100%
    パッケージ DFN(PL)1616-6D

    保護回路/ 機能

    TSD ILX OCP OVP UVLO OVLO Reverse Shutdown Soft Start SSCG PGOOD Auto Discharge Anti-ringing Sequencing Max Duty Ext. Phase LED Adjust
  • 技術資料
    • 回路モジュールダウンロード

        ZUKEN Link Module Station

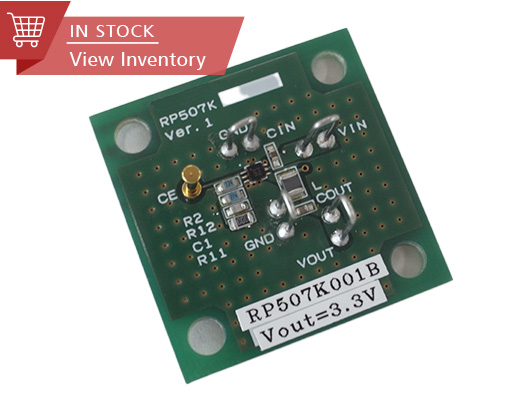

    • RP507K001B 基本回路例

      RP507K001B 基本回路例

      L : 2.2µH / 4.7µH

    • RP507K001B 効率 対 出力電流 (VOUT=1.8V, L=2.2µH)

      RP507K001B 効率 対 出力電流 (VOUT=1.8V, L=2.2µH)

    • RP507K001B 効率 対 出力電流 (VOUT=3.3V, L=4.7µH)

      RP507K001B 効率 対 出力電流 (VOUT=3.3V, L=4.7µH)

    • 関連情報

      • Prime Designer

        オンラインデザインツール

        シミュレーション等の一部機能のご利用は、myNISDへの登録が必要です。

        • [V]
        • [V]
        • [V]
        • [A]
  • 品質・パッケージ
    • 製品詳細はデータシートをご参照ください
    • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください

データシートダウンロード

機能説明

TSD サーマルシャットダウン機能
ILX LX制限電流
OCP 過電流保護機能
OVP 過電圧保護機能
UVLO 低電圧誤動作防止機能
OVLO 過電圧誤動作防止機能
Reverse 逆流防止回路内蔵
Shutdown シャットダウン機能
Soft Start ソフトスタート機能
SSCG スペクトラム拡散型発振器機能
PGOOD パワーグッド出力
Auto Discharge オートディスチャージ機能
Anti-ringing アンチリンギングスイッチ機能
Sequencing 起動シーケンス制御可能
Max Duty 最大デューティ外部設定可能
Ext. Phase 外部位相補償可能
LED Adjust LED高速輝度調整可能
