R1273 シリーズ

14A 入力最大34V 同期整流型降圧DC/DCコンバータ

データシートダウンロード

ECADモデル：詳しく見る

拡大

概要
仕様
技術資料
品質・パッケージ
FAQ
購入 / お問い合わせ

概要

R1273 は、4.0 V ~ 34 Vの入力電圧範囲で動作し、ハイサイドとローサイドのFET (NMOS) を駆動して0.7 V ~ 5.3 Vの出力電圧を生成することが可能な降圧DC/DCコンバータです。電流センスを必要としないユニークな電流モードPWM制御アーキテクチャを採用しているため、外部部品として低DCRのインダクタを用いた場合においても、安定かつ高効率なDC/DCコンバータを構成することが可能です。また、外部位相補償による周波数特性の最適化により、入力電圧や負荷電流の変動に対して高速な応答を実現することが可能です。 PWM制御時の発振周波数は外部抵抗により250 kHz ~ 1 MHzの範囲で調整可能です。また、内蔵PLL回路により、250 kHz ~ 1 MHzの外部クロックに同期させることも可能です。動作モードには、強制PWMモード、PLL同期モード、PWM/VFM自動切替モードの3つがあり、MODE端子条件によって選択できます。特にPWM/VFM自動切替モードでは、軽負荷時の効率を大幅に改善することが可能です。クランキング時に入力電圧が下がった場合には、出力電圧を保持するために、動作周波数を最小1/4まで低下させ、オフデューティを低減させることで、入出力電圧差を小さくすることが可能です。保護機能としては、電流制限機能、サーマルシャットダウン機能、低電圧誤動作防止機能 (UVLO)、出力過電圧防止機能、ソフトスタート機能、低インダクタ電流シャットダウン機能などを備えています。さらに、NMOSオープンドレインにより出力電圧の状態を知らせるパワーグッド機能を備えています。また、EMI軽減のため、PWM動作時にSSCG (スペクトラム拡散型発振器) 機能が有効となるバージョンも用意しています。パッケージは、QFN0505-32Bを採用しています。

仕様

	民生	産業	車載
入力電圧範囲	4.0 V to 34.0 V (36.0 V)
動作温度範囲	-40°C to 105°C (125°C)	-40°C to 105°C (125°C)	-40°C to 125°C (150°C)
消費電流	Typ. 15 µA
スタンバイ電流	Typ. 3 µA
動作開始電圧	4.5 V
出力電圧範囲	外部設定: 0.7 V ～ 5.3 V
フィードバック電圧	0.64 V
フィードバック電圧精度	±1%
内蔵ドライバON抵抗	High-side: Typ. 11.8 mΩ / Low-side: Typ. 12.3 mΩ
発振周波数	外部設定: 250 kHz ~ 1 MHz
パッケージ	QFN0505-32B

保護回路/ 機能

TSD	OCP	OVP	UVLO	OVLO	Reverse	Shutdown	Soft Start	SSCG	PGOOD	Auto Discharge	Anti-ringing	Sequencing	Max Duty	Ext. Phase	LED Adjust

機能説明

TSD	サーマルシャットダウン機能
OCP	過電流保護機能 ※従来、ILX (LX制限電流) と表記していた機能は、現在OCPに統合しています。
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

機能説明

TSD	サーマルシャットダウン機能
OCP	過電流保護機能 ※従来、ILX (LX制限電流) と表記していた機能は、現在OCPに統合しています。
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

以下の仕様で類似品を検索します。

カテゴリ：DC/DCスイッチングレギュレータ

	トポロジー	Buck
	入力電圧 min (V)	4.0
	入力電圧 max (V)	34.0
	出力電圧 min (V)	0.7
	出力電圧 max (V)	5.3
	出力電流 (mA)	14000
	消費電流 (µA)	15

技術資料

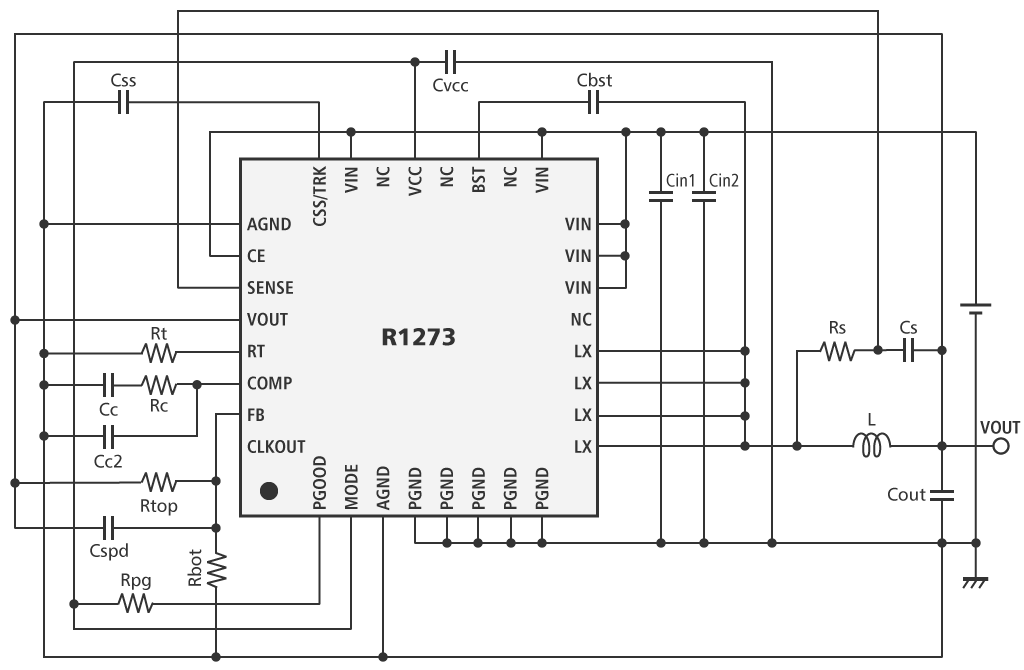

基本回路例
効率対出力電流
関連情報
オンラインデザインツール

シミュレーション等の一部機能のご利用は、myNISDへの登録が必要です。

Min Input Voltage

[V]

Max Input Voltage

[V]

Output Voltage

[V]

Max Output Current

[A]

Buck

Boost

Buck-Boost

Inverting

Automotive

品質・パッケージ

製品名	パッケージ情報	マーキング情報	信頼性データ
R1273LxxxA-E2	QFN0505-32B	データシート参照	R1273L
R1273LxxxA-E2-Y	QFN0505-32B	データシート参照	R1273L-Y
R1273LxxxA-E2-A	QFN0505-32B	データシート参照	R1273L-A
