概要

R1272 シリーズは高耐圧、同期整流型DC/DCコントローラーです。外付け部品としてハイサイドとローサイドのFET、インダクタ、抵抗、コンデンサを用いることで、軽負荷時高効率、低消費電流なDC/DCコンバータを構成することが可能です。また、電流センスを必要としないユニークな電流モードPWM制御アーキテクチャを採用しているため、低RonのFETや低DCRのインダクタを外部部品に用いた場合でも、安定した動作が可能です。外部の周波数源との同期が可能であり、DC/DC使用で問題となりやすいノイズ対策が容易に行えます。SSCGを内蔵しているため、PWM動作時のEMI軽減も可能です。

仕様

	民生	産業	車載
入力電圧範囲	4.0 V to 34.0 V (36.0 V)
動作温度範囲	-40°C to 105°C (125°C)	-40°C to 105°C (125°C)	-40°C to 125°C (150°C)
消費電流	Typ. 15 µA
スタンバイ電流	Typ. 3 µA
動作開始電圧	4.5 V
出力電圧範囲	外部設定: 0.7 V ～ 5.3 V
フィードバック電圧	0.64 V
フィードバック電圧精度	±1%
発振周波数	外部設定: 250 kHz ~ 1 MHz
パッケージ	HSOP-18

保護回路/ 機能

TSD	ILX	OCP	OVP	UVLO	OVLO	Reverse	Shutdown	Soft Start	SSCG	PGOOD	Auto Discharge	Anti-ringing	Sequencing	Max Duty	Ext. Phase	LED Adjust

機能説明

TSD	サーマルシャットダウン機能
ILX	LX制限電流
OCP	過電流保護機能
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

機能説明

TSD	サーマルシャットダウン機能
ILX	LX制限電流
OCP	過電流保護機能
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

以下の仕様で類似品を検索します。

カテゴリ：DC/DCスイッチングレギュレータ

	トポロジー	Buck
	入力電圧 min (V)	4.0
	入力電圧 max (V)	34.0
	出力電圧 min (V)	0.7
	出力電圧 max (V)	5.3
	消費電流 (µA)	15

技術資料

基本回路例 (1 MHz 時)

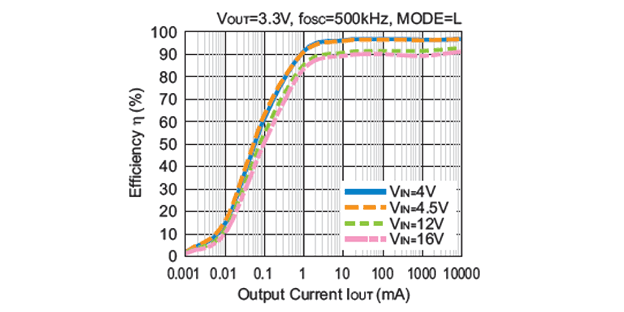

効率対出力電流
関連情報
オンラインデザインツール

シミュレーション等の一部機能のご利用は、myNISDへの登録が必要です。

Min Input Voltage

[V]

Max Input Voltage

[V]

Output Voltage

[V]

Max Output Current

[A]

Buck

Boost

Buck-Boost

Inverting

Automotive

品質・パッケージ

製品名	パッケージ情報	マーキング情報	信頼性データ
R1272SxxxA-E2-FE	HSOP-18	データシート参照	R1272S-FE
R1272SxxxA-E2-YE	HSOP-18	データシート参照	R1272S-YE
R1272SxxxA-E2-KE	HSOP-18	データシート参照	R1272S-KE
R1272SxxxA-E2-AE	HSOP-18	データシート参照	R1272S-AE
