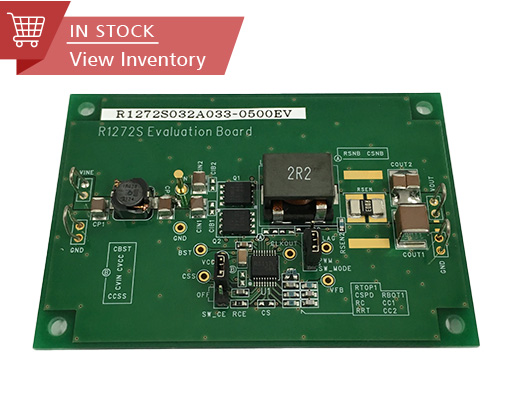

R1272 系列
34V输入带PLL同步功能的PWM/VFM降压DC/DC控制器

下载数据表

  • 概述

    R1272系列是高耐压、同步整流型的DC/DC控制器。通过使用外置高/低侧FET、电感、电阻、电容器,即可轻松配置轻负载时高效低耗电流的DC/DC转换器。另外,由于采用了独特的无需电流感应的PWM控制结构电流模式,即使将低Ron的FET和低DCR的电感器作为外置部件使用,也可以进行稳定的运作。可以与外部频率源同步,使用DC/DC容易产生噪音的问题也可得到解决。因为内置了SSCG,所以在PWM运作时也可以降低EMI。

  • 规格
    消费 工业 车载
    输入电压范围 4.0 V to 34.0 V (36.0 V)
    工作温度范围 -40°C to 105°C (125°C) -40°C to 105°C (125°C) -40°C to 125°C (150°C)
    电源电流 Typ. 15 µA
    待机电流 Typ. 3 µA
    启动电压 4.5 V
    输出电压范围 Externally Adjustable: 0.7 V to 5.3 V
    反馈电压 0.64 V
    反馈电压精度 ±1%
    振荡器频率 Externally Adjustable: 250 kHz to 1 MHz
    封装 HSOP-18

    保护回路/功能

    TSD ILX OCP OVP UVLO OVLO Reverse Shutdown Soft Start SSCG PGOOD Auto Discharge Anti-ringing Sequencing Max Duty Ext. Phase LED Adjust
  • 技术资料
    • Typical Application (at 1MHz)

      Typical Application
    • Efficiency vs. Output Current

      Efficiency vs. Output Current

    • 相关信息

      • Prime Designer

        在线设计工具

        仿真设计某些功能只有注册 myNISD 才能使用。

        • [V]
        • [V]
        • [V]
        • [A]
  • 品质&封装
    • 有关产品的详细信息,请参见数据表。
    • 封装文件或数据表包括封装尺寸,卷带规格,卷带盘尺寸,功耗和建议的焊盘图案。

下载数据表

功能说明

TSD 热关断电路
ILX LX Current Limit Function
OCP 过流保护
OVP 过压保护
UVLO 欠压锁定功能
OVLO Overvoltage Lockout Protection
Reverse 反向电流保护电路
Shutdown 关机功能
Soft Start 软启动功能
SSCG Spread Spectrum Clock Generator Function
PGOOD Power Good Output
Auto Discharge 自动放电功能
Anti-ringing Anti-ringing Switch Function
Sequencing Start-up Sequencing Control
Max Duty 最大占空比
Ext. Phase 外部可调相位补偿
LED Adjust LED High-speed Dimming Control

用以下条件检索类似商品

分类:DC / DC开关稳压器

拓扑结构 Buck
输入电压
min (V)
4.0
输入电压
max (V)
34.0
输出电压
min (V)
0.7
输出电压
max (V)
5.3
消费电流
(µA)
15
