R1243 系列
2A 30V输入PWM降压DC/DC转换器
R1243 系列
2A 30V输入PWM降压DC/DC转换器
拡大
:q

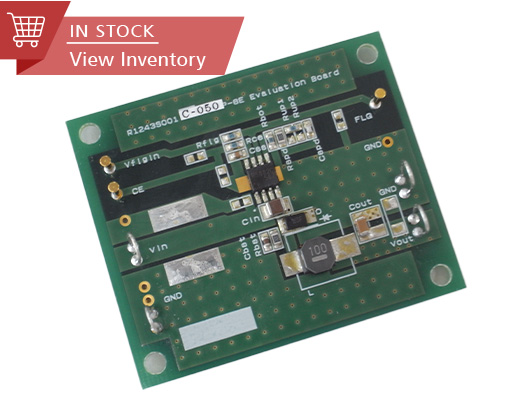

概述
R1243系列是基于CMOS工艺可输入30V，PWM控制可输出2A*的降压DC/DC转换器。内置软启动电路、锁存或折回式保护电路，只需使用外置线圈、电阻、二极管、电容器即可轻松配置高效的DC/DC转换器。发生异常时可输出FLG信号。由于采用PWM控制电流模式，可实现快速响应和高效率。 *)因为输出电流受条件和外置部件的影响，所以请将此视为参考值。
规格
| 消费 | |
|---|---|
| 输入电压范围 | 4.5 V to 30.0 V (32.0 V) |
| 工作温度范围 | -40°C to 85°C (125°C) |
| 电源电流 | Typ. 700 µA (VIN = 30 V, VFB = 1.0 V) |
| 待机电流 | Typ. 0 µA (VIN = 30 V, CE = “L”) |
| 输出电压范围 | Externally Adjustable: 0.8 V to 18.0 V |
| 反馈电压 | 0.5 V |
| 反馈电压精度 | ±7 mV |
| 输出电流 | Max. 2 A |
| 驱动器导通电阻 | Typ. 175 mΩ |
| 振荡器频率 | 1000 kHz (Ver.A/B/E) 330 kHz (Ver.C/D) |
| 最大占空比 | Min. 85% |
| 封装 | HSOP-8E |
保护回路/功能
| TSD | ILX | OCP | OVP | UVLO | OVLO | Reverse | Shutdown | Soft Start | SSCG | PGOOD | Auto Discharge | Anti-ringing | Sequencing | Max Duty | Ext. Phase | LED Adjust |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|
|
|
|
|
功能说明
| TSD | 热关断电路 |
|---|---|
| ILX | LX Current Limit Function |
| OCP | 过流保护 |
| OVP | 过压保护 |
| UVLO | 欠压锁定功能 |
| OVLO | Overvoltage Lockout Protection |
| Reverse | 反向电流保护电路 |
| Shutdown | 关机功能 |
| Soft Start | 软启动功能 |
| SSCG | Spread Spectrum Clock Generator Function |
| PGOOD | Power Good Output |
| Auto Discharge | 自动放电功能 |
| Anti-ringing | Anti-ringing Switch Function |
| Sequencing | Start-up Sequencing Control |
| Max Duty | 最大占空比 |
| Ext. Phase | 外部可调相位补偿 |
| LED Adjust | LED High-speed Dimming Control |
技术资料
-
R1243x001C/D Typical Application
VOUT=5.0V, Soft Start Time 12ms, Flag Function using
-
R1243x001A/B, R1243S001E Efficiency vs. Output Current
-
R1243x001C/D Efficiency vs. Output Current
-
相关信息
品质&封装
- 有关产品的详细信息，请参见数据表。
- 封装文件或数据表包括封装尺寸，卷带规格，卷带盘尺寸，功耗和建议的焊盘图案。
