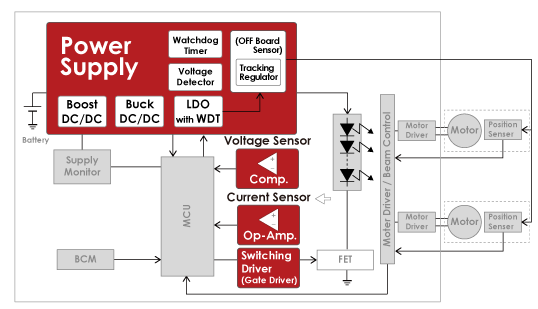

LEDヘッドライト ECU・ブロック図


色が付いている部分をクリックすると、製品一覧へジャンプします。

LEDHeadlightECU

オペアンプ/コンパレータ オペアンプ/コンパレータ 電源ICブロック スイッチングドライバ

(オペアンプ)

製品名 機能
NJM8532 14V 動作, 低雑音, 低消費, 入出力フルスイングオペアンプ
NJU7047 9V/μs 高速, 入出力フルスイングCMOS オペアンプ
NJU7057 ローノイズ,低オフセットドリフト, 出力フルスイング, 高EMI 耐性, CMOS オペアンプ
NJU77552 9V/μs 高速, 入出力フルスイング CMOS オペアンプ
NJU77701 1回路入り34MHz、35V/us、低ノイズ入出力フルスイング高速CMOSオペアンプ

コンパレータ

製品名 機能
NJM2903 2回路入りコンパレータ
NJU77242 入力フルスイング オープンドレイン出力 低消費CMOS コンパレータ

(LDO) 電源ICブロック

製品名 機能
NJM11100 出力可変型 逆電流保護回路内蔵 低飽和レギュレータ
NJM12884 逆電流保護内蔵ソフトスタート/ディスチャージ機能付き低飽和レギュレータ
NJM2879 逆電流保護内蔵ディスチャージ機能付き低飽和レギュレータ
NJW4104 45V耐圧 Io=200mA 超低消費LDO
NJW4105 45V 耐圧 Io=500mA 低飽和レギュレータ
NJW4106 45V 耐圧 Io = 500mA 出力可変型 低飽和レギュレータ
NJW4107 45V耐圧 Io=300mA 低飽和レギュレータ
R1524 低消費電流 入力最大36V 200mA ボルテージレギュレータ
R1525 高イミュニティ 低消費電流 入力最大42V 200mA ボルテージレギュレータ
RP170 入力最大10V 300mA LDOレギュレータ
R1526 高ノイズ耐性 入力最大42V 300mA ボルテージレギュレータ
RP111 低電圧対応 高速過渡応答 500mA LDOレギュレータ
R1517 低消費電流 入力最大36V 500mA ボルテージレギュレータ
RP132 低電圧対応 1A LDOレギュレータ
R1518 低消費電流 入力最大36V 1A ボルテージレギュレータ

(DC/DC) 電源ICブロック

製品名 機能
NJW4171 2.4MHz動作 カレントモード2.5A MOSFET内蔵 降圧用スイッチングレギュレータ
R1271 1A 入力最大30V 同期整流型 PWM制御 降圧DC/DCコンバータ
R1278 2A 入力最大30V 同期整流型 強制PWM制御 降圧DC/DCコンバータ
R1276 3A 入力最大30V 同期整流型 強制PWM制御 降圧DC/DCコンバータ
R1260 60V動作 / 80V耐圧 同期整流型 降圧DC/DCコントローラ
NJW1871 カレントモード MOSFET ドライブ 昇圧/フライバック用 スイッチングレギュレータIC
NJW4132 カレントモード 45V MOSFET内蔵昇圧用 スイッチングレギュレータIC
NJW4133 カレントモード45V/5A MOSFET 内蔵 昇圧用スイッチングレギュレータIC
NJW4140 MOSFET ドライブ 昇圧/フライバック用 スイッチングレギュレータIC
NJW4142 カレントモード MOSFET ドライブ 昇圧/フライバック用 スイッチングレギュレータ IC

(トラッキングレギュレータ) 電源ICブロック

製品名 機能
R1540 高ノイズ耐性 入力最大42V 70mA ボルテージトラッカ

(ボルテージディテクタ、ウォッチドッグタイマ) 電源ICブロック

製品名 機能
R3118 SENSE端子分離型 遅延機能付き 低電圧ボルテージディテクタ
R3152 入力最大42V ウィンドウボルテージディテクタ
R3154 診断機能付き 入力最大42V ウィンドウボルテージディテクタ
R3121xxxxA 入力最大36V 解除遅延機能付き ボルテージディテクタ
R3121xxxxE 入力最大36V 解除遅延機能付き ボルテージディテクタ
R5112 VD付き 低消費電流 入力最大42V 200mA ボルテージレギュレータ
R5116 入力最大42V ウィンドウボルテージディテクタ付き ボルテージレギュレータ
R5117 入力最大42V バッテリー電圧監視付き ボルテージレギュレータ
R5110 入力最大36V ウォッチドッグタイマ付きシステム電源
R5114 低消費電流 入力最大42V ウォッチドッグタイマ付きシステム電源
R5115 低消費電流 入力最大42V ウィンドウタイプウォッチドッグタイマ付きシステム電源

(ゲートドライバ) スイッチングドライバ

製品名 機能
NJW4841 1ch. ゲートドライバ
NJW4868 電流電圧検出機能付き ゲートドライバ
