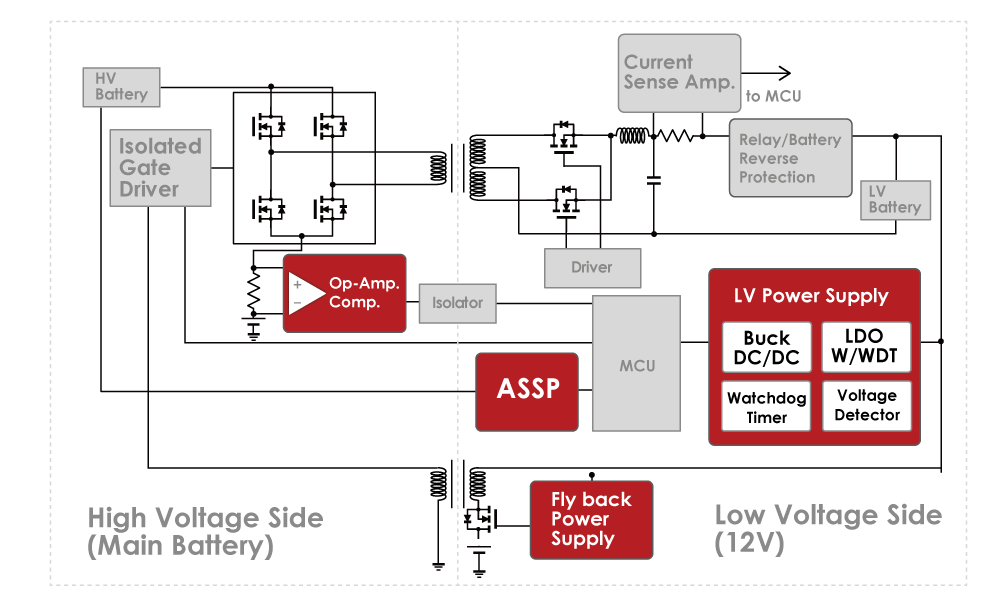

DC DC コンバーター・ブロック図


色が付いている部分をクリックすると、製品一覧へジャンプします。

DCDCConverter

オペアンプ/コンパレータ ASSP 電源ICブロック 電源ICブロック

オペアンプ

製品名 機能
NJM8208 2 回路入り 単電源高精度高耐圧オペアンプ
NJM8532 14V 動作, 低雑音, 低消費, 入出力フルスイングオペアンプ
NJU7077 高精度 ローノイズ 出力フルスイング 高EMI 耐性 CMOS オペアンプ

コンパレータ

製品名 機能
NJM2903 2回路入りコンパレータ
NJU77242 入力フルスイング オープンドレイン出力 低消費CMOS コンパレータ

ASSP

製品名 機能
NJU7890 1000V 高電圧モニターIC

(LDO) 電源ICブロック

製品名 機能
NJM12884 逆電流保護内蔵ソフトスタート/ディスチャージ機能付き低飽和レギュレータ
NJM2879 逆電流保護内蔵ディスチャージ機能付き低飽和レギュレータ
NJW4182 超低消費 45V耐圧 Io=100mA 低飽和レギュレータ
R1560 低消費電流 入力最大60V 100mA ボルテージレギュレータ
R1561 入力最大60V 100mA ボルテージレギュレータ
R1524 低消費電流 入力最大36V 200mA ボルテージレギュレータ
R1525 高イミュニティ 低消費電流 入力最大42V 200mA ボルテージレギュレータ
R1526 高ノイズ耐性 入力最大42V 300mA ボルテージレギュレータ
R1517 低消費電流 入力最大36V 500mA ボルテージレギュレータ
R1518 低消費電流 入力最大36V 1A ボルテージレギュレータ

(DC/DC) 電源ICブロック

製品名 機能
NJW4152BA 600mA MOSFET 内蔵 降圧用 スイッチングレギュレータIC
R1260 60V動作 / 80V耐圧 同期整流型 降圧DC/DCコントローラ
R1271 1A 入力最大30V 同期整流型 PWM制御 降圧DC/DCコンバータ
NJW4140 MOSFET ドライブ 昇圧/フライバック用 スイッチングレギュレータIC

(ボルテージディテクタ、ウォッチドッグタイマ) 電源ICブロック

製品名 機能
R3152 入力最大42V ウィンドウボルテージディテクタ
R3154 診断機能付き 入力最大42V ウィンドウボルテージディテクタ
R3121xxxxA 入力最大36V 解除遅延機能付き ボルテージディテクタ
R3121xxxxE 入力最大36V 解除遅延機能付き ボルテージディテクタ
R3160 低消費電流 入力最大60V ボルテージディテクタ
R5116 入力最大42V ウィンドウボルテージディテクタ付き ボルテージレギュレータ
R5117 入力最大42V バッテリー電圧監視付き ボルテージレギュレータ
R5114 低消費電流 入力最大42V ウォッチドッグタイマ付きシステム電源
R5115 低消費電流 入力最大42V ウィンドウタイプウォッチドッグタイマ付きシステム電源
