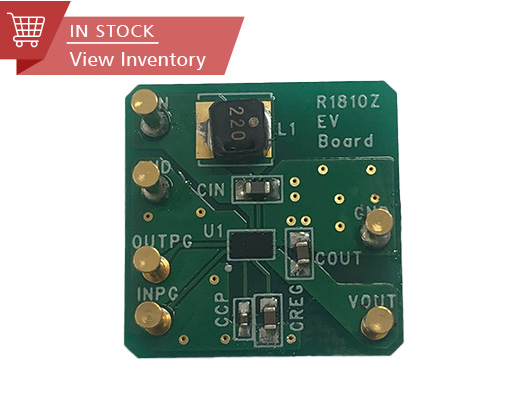

R1810 シリーズ
エナジーハーベスト用 低消費電流 (IQ=600nA) 昇圧DC/DC コンバータ

データシートダウンロード

機能と利点
  • 概要

    R1810 シリーズは、光発電素子1セルに特化した蓄電用昇圧DC/DCコンバータです。
    9 µWでの起動、蓄電素子への充電を実現し、照度が低い環境下でも動作するシステムを構築できます。また、スタートアップ電圧 0.35 V (Typ.)で、1セルの光発電素子からの電力生成に最適な昇圧DC/DCコンバータです。

    特長

    • 低消費電流 (IQ 600 nA) 、高効率 (66%@IOUT = 5 µA) を実現
    • 9 µWの低入力電力(低照度)で起動
    • 最大電力点制御機能を搭載

  • 仕様
    民生
    入力電圧範囲 0.35 V to 2.1 V (2.3 V)
    動作温度範囲 -40°C to 85°C (85°C)
    動作静止電流 Typ. 600 nA (Ta = 25°C, 無負荷時)
    出力電圧範囲 2.3 V to 4.5 V
    出力電圧精度 ±5% (Ta = 25°C)
    パッケージ WLCSP-15-P1, DFN2735-14
    最小起動電力 9 µW
    最大電力点制御電圧範囲 0.2 V to 2.1 V
    最大電力点制御電圧設定幅 50 mV
    データシートダウンロード

    保護回路/ 機能

    TSD ILX OCP OVP UVLO OVLO Reverse Shutdown Soft Start SSCG PGOOD Auto Discharge Anti-ringing Sequencing Max Duty Ext. Phase LED Adjust
    機能説明
  • 技術資料

    • 基本回路例

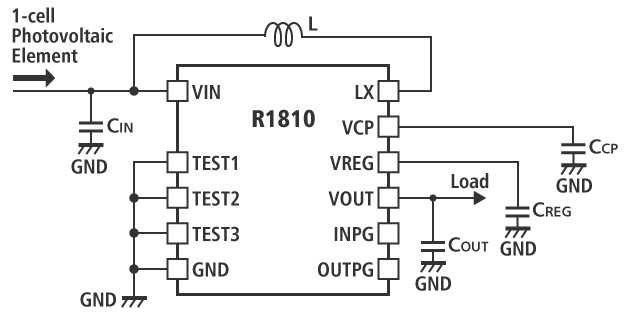

      基本回路例

      L = 22 µH, CIN = 22 µF, CCP = 22 nF, CREG = 4.7 µF, COUT = 4.7 µF

    • 効率 対 出力電流

      効率 対 出力電流

      VIN = 0.5 V, VSET = 2.6 V

    • 関連情報

      • Prime Designer

        オンラインデザインツール

        シミュレーション等の一部機能のご利用は、myNISDへの登録が必要です。

        • [V]

        • [V]

        • [V]

        • [A]
  • 品質・パッケージ
    製品名 対応 パッケージ情報 マーキング情報 信頼性データ
    R1810Zxxxx-E2-F
    • gradeConsumer
    • plp
    		 WLCSP-15-P1 データシート参照 R1810Z-F
    R1810Lxxxx-E2
    • gradeConsumer
    • plp
    		 DFN2735-14 データシート参照 R1810L
    • 製品詳細はデータシートをご参照ください
    • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
  • 購入・サンプル
類似製品を探す

データシートダウンロード

機能説明

TSD サーマルシャットダウン機能
ILX LX制限電流
OCP 過電流保護機能
OVP 過電圧保護機能
UVLO 低電圧誤動作防止機能
OVLO 過電圧誤動作防止機能
Reverse 逆流防止回路内蔵
Shutdown シャットダウン機能
Soft Start ソフトスタート機能
SSCG スペクトラム拡散型発振器機能
PGOOD パワーグッド出力
Auto Discharge オートディスチャージ機能
Anti-ringing アンチリンギングスイッチ機能
Sequencing 起動シーケンス制御可能
Max Duty 最大デューティ外部設定可能
Ext. Phase 外部位相補償可能
LED Adjust LED高速輝度調整可能

以下の仕様で類似品を検索します。

カテゴリ：DC/DCスイッチングレギュレータ

トポロジー Boost
入力電圧
min (V)		 0.35
入力電圧
max (V)		 2.1
出力電圧
min (V)		 2.3
出力電圧
max (V)		 4.5
消費電流
(µA)		 0.6
