NC2650 シリーズ | 日清紡マイクロデバイス

データシートダウンロード

民生用 (1.9MB)

Point: 製品の特長、機能、概念を一目で確認できます。

Quick Reference Guide (0.7MB)

ECADモデル：詳しく見る

拡大

概要

NC2650 はCMOS プロセスを採用した、PWM/PFM自動切替機能付き同期整流型降圧スイッチングレギュレータです。静止時消費電流はわずか85 nA と超低消費電力を実現し、ウェアラブル機器やIoT 機器など、バッテリー駆動のポータブル機器に最適です。軽負荷条件下で高効率を発揮するため、間欠動作アプリケーションにおいて電池寿命の延長と小型インダクタ(0.47μH)が使用可能であり省スペース化に貢献します。さらに、低リップル電圧と高速負荷過渡応答を実現し、安定した電源品質を提供します。 EN 端子によるシャットダウン機能やオートディスチャージ選択機能も搭載し、柔軟な電源設計を可能にします。

仕様

	民生
入力電圧範囲	1.8 V to 5.5 V (最大定格：6.5 V)
動作温度範囲	Ta=-40°C to 85°C, Tj=-40°C to 125°C
消費電流	Typ. 85 nA
スタンバイ電流	Typ. 4 nA (シャットダウン電流)
出力電圧範囲	0.8 V to 3.3 V (0.1 Vステップ)
出力電圧精度	±1.0% (VSET ≥ 1.2V), ±1.5% (VSET < 1.2V)
出力電流	1000 mA
内蔵ドライバON抵抗	PMOS: Typ. 0.15 Ω, NMOS: Typ. 0.125 Ω

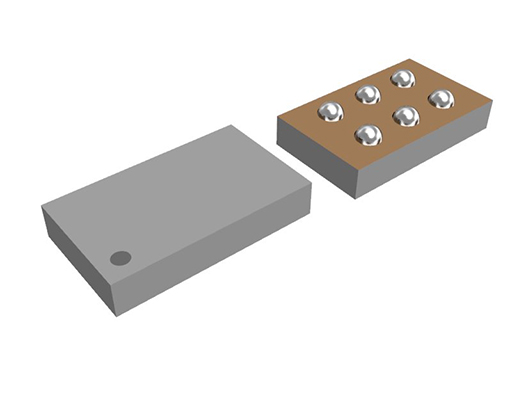

パッケージ	WLCSP-6-ZA2
リップル電圧	Typ.10mVpp (IOUT=500mA)

保護回路/ 機能

TSD	OCP	OVP	UVLO	OVLO	Reverse	Shutdown	Soft Start	SSCG	PGOOD	Auto Discharge	Anti-ringing	Sequencing	Max Duty	Ext. Phase	LED Adjust

機能説明

TSD	サーマルシャットダウン機能
OCP	過電流保護機能 ※従来、ILX (LX制限電流) と表記していた機能は、現在OCPに統合しています。
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

機能説明

TSD	サーマルシャットダウン機能
OCP	過電流保護機能 ※従来、ILX (LX制限電流) と表記していた機能は、現在OCPに統合しています。
OVP	過電圧保護機能
UVLO	低電圧誤動作防止機能
OVLO	過電圧誤動作防止機能
Reverse	逆流防止回路内蔵
Shutdown	シャットダウン機能
Soft Start	ソフトスタート機能
SSCG	スペクトラム拡散型発振器機能
PGOOD	パワーグッド出力
Auto Discharge	オートディスチャージ機能
Anti-ringing	アンチリンギングスイッチ機能
Sequencing	起動シーケンス制御可能
Max Duty	最大デューティ外部設定可能
Ext. Phase	外部位相補償可能
LED Adjust	LED高速輝度調整可能

以下の仕様で類似品を検索します。

カテゴリ：DC/DCスイッチングレギュレータ

	トポロジー	Buck
	入力電圧 min (V)	1.8
	入力電圧 max (V)	5.5
	出力電圧 min (V)	0.8
	出力電圧 max (V)	3.3
	出力電流 (mA)	1000
	消費電流 (µA)	0.085

技術資料

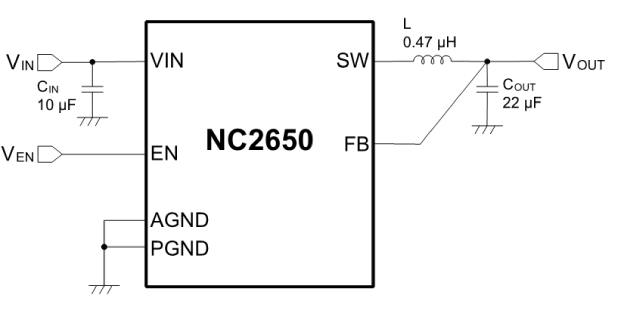

基本回路例

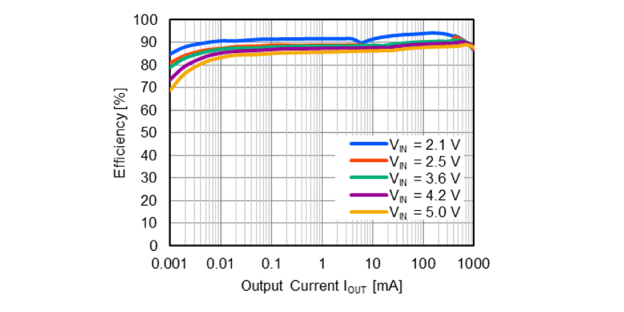

効率特性例 (VOUT = 1.8 V)
