RP104 シリーズ
低消費電流 150mA LDOレギュレータ

データシートダウンロード

  • 概要

    RP104 シリーズはCMOSの150mA出力可能なLDOレギュレータです。TYP. 1µAという低消費電流を実現しており、スリープ状態のシステム電源に最適です。CE端子を廃し、極小まで消費電流を絞りこんだバージョンもご用意しています。出力電圧精度は±0.8%と高精度で、温度ドリフトもTYP. ±40ppm/°Cと小さくなっています。

  • 仕様
    民生
    入力電圧範囲 1.7 V ～ 5.25 V (6.0 V)
    動作温度範囲 -40°C ～ 85°C (125°C)
    消費電流 Typ. 1 µA (CEプルダウン回路に流れ込む電流は除く)
    スタンバイ電流 Typ. 0.1 µA
    出力電圧範囲 1.2 V ～ 3.3 V (0.1 Vステップ)
    出力電圧精度 ±0.8% (Ta = 25℃)
    出力電圧温度係数 Typ. ±40 ppm/°C
    入出力電圧差 Typ. 0.24 V (IOUT = 150 mA, VOUT = 2.8 V)
    入力安定度 Typ. 0.02%/V
    出力電流 150 mA
    パッケージ DFN(PL)1010-4, SOT-23-5
    データシートダウンロード

    保護回路/ 機能

    TSD Reverse Current Limit ISC Inrush Constant Slope ECO mode Auto Discharge External Driver PGOOD
    機能説明
  • 技術資料

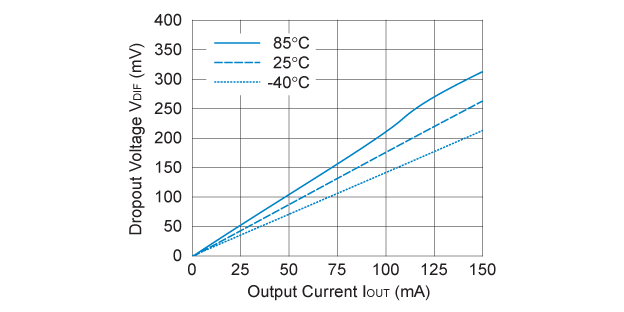

    • RP104x251x 入出力電圧差 対 出力電流

      RP104x251x 入出力電圧差 対 出力電流

  • 品質・パッケージ
    製品名 対応 パッケージ情報 マーキング情報 信頼性データ
    RP104Kxx1x-TR
    • gradeConsumer
    • plp
    		 DFN(PL)1010-4 RP104K RP104K
    RP104Nxx1x-TR-FE
    • gradeConsumer
    		 SOT-23-5 RP104N RP104N-FE
    • 製品詳細はデータシートをご参照ください
    • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
  • 購入・サンプル
類似製品を探す

データシートダウンロード

機能説明

TSD サーマルシャットダウン機能
Reverse Current Protection 逆流防止機能
Current Limit 過電流保護機能
ISC 短絡電流制限機能
Inrush Current Limit 突入電流制限機能
Constant Slope コンスタントスロープ回路
ECO mode ECO機能
Auto Discharge オートディスチャージ機能
External Driver ドライバ用トランジスタ外付け

以下の仕様で類似品を検索します。

カテゴリ：LDOリニアレギュレータ

入力電圧
min (V)		 1.7
入力電圧
max (V)		 5.25
出力電圧
min (V)		 1.2
出力電圧
max (V)		 3.3
出力電流
(mA)		 150
消費電流
(µA)		 1
機能 Auto Discharge
