MUSES130 シリーズ
高音質オーディオ機器向け 200mA 入力最大19V 低ドロップアウトボルテージレギュレータ
MUSES130 シリーズ
高音質オーディオ機器向け 200mA 入力最大19V 低ドロップアウトボルテージレギュレータ
拡大
:q
概要
MUSES130 はバイポーラプロセスを用いた、高音質オーディオ機器向け 19V、200mA ボルテージレギュレータです。
MUSES130 は音質を重視した回路、材料、組立技術を用い高音質化を実現しています。低ノイズを特長とし、高音質オーディオオペアンプへの給電にお使いいただけます。
アプリケーション
- ホームオーディオ機器
- カーオーディオ機器
- プロオーディオ機器
- ポータブルオーディオ機器
仕様
| 民生 | |
|---|---|
| 入力電圧範囲 | 2.3 V to 19 V (20 V) |
| 動作温度範囲 | -40°C to 125°C (150°C) |
| 消費電流 | Typ. 200 µA |
| 出力電圧範囲 | 1.8 V to 17 V |
| 出力電圧精度 | ±1% (Ta = 25°C) |
| 入出力電圧差 | Typ. 0.2 V (IOUT = 200 mA, VOUT = 3.0 V) |
| 出力電流 | 200 mA |
| リップル除去率 | Typ. 75 dB (f = 1 kHz) |
| 出力雑音電圧 | Typ. 9 µVrms (f = 10Hz to 80kHz, IOUT = 10 mA, COUT = 100 μF) |
| パッケージ | DFN3030-8-GQ |
保護回路/ 機能
| TSD | Reverse | Current Limit | ISC | Inrush | ECO mode | Auto Discharge | External Driver | PGOOD | Soft Start |
|---|---|---|---|---|---|---|---|---|---|
 |
|
機能説明
| TSD | サーマルシャットダウン機能 |
|---|---|
| Reverse Current Protection | 逆流防止機能 |
| Current Limit | 過電流保護機能 |
| ISC | 短絡電流制限機能 |
| Inrush Current Limit | 突入電流制限機能 |
| ECO mode | ECO機能 |
| Auto Discharge | オートディスチャージ機能 |
| External Driver | ドライバ用トランジスタ外付け |
| PGOOD | パワーグッド |
| Soft Start | ソフトスタート機能 |
技術資料
-

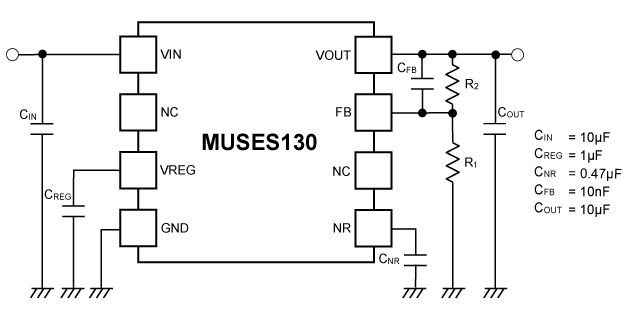

基本回路例
-

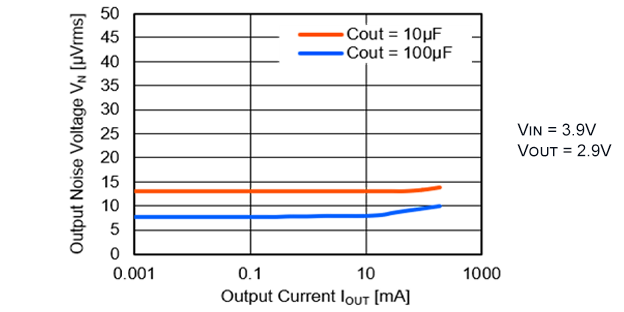

出力雑音電圧 特性例
品質・パッケージ
| 製品名 | 対応 | パッケージ情報 | マーキング情報 | 信頼性データ |
|---|---|---|---|---|
| MUSES130GQ00AE3S |
|
DFN3030-8-GQ | データシート参照 | MUSES130GQS |
- 製品詳細はデータシートをご参照ください
- パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
