R5458 シリーズ
1セル リチウムイオン電池用 セカンドプロテクションIC

データシートダウンロード
ECADモデル: 詳しく見る
  • RoHS
パッケージ1
パッケージ1

概要

R5458は、高耐圧CMOSプロセスによる1セルLiイオン/Liポリマー二次電池用の過充電セカンドプロテクションICです。電池を監視し、過充電状態から電池を保護します。 内部は、電圧検出器、基準電圧源、発振回路、カウンター回路、遅延回路、論理回路から構成されています。 電池の過充電状態を監視し、過充電検出電圧を超えると内部カウンターの動作を開始します。過充電検出遅延時間後、COUT端子出力は“H”ベルに遷移します。電池電圧が過充電復帰電圧以下になると、COUT端子出力は “L“レベルになります。COUT端子の出力形態は、CMOS出力です。小型の6ピンDFN1814-6Cパッケージを採用しています。

仕様

動作入力電圧範囲 1.5 V ~ 5.0 V (最大定格: 12 V)
セル数 1
消費電流 Typ. 1.5 µA
スタンバイ電流 Max. 0.5 µA
過充電 検出電圧範囲 4.00 V ~ 4.70 V (0.005 V Steps)
過充電 検出電圧精度 ±20 mV
過充電 検出遅延時間 2 s
パッケージ DFN1814-6C

データシートダウンロード

保護回路/ 機能

Temperature Protection Reset Alarm Cell Balance Cascadable Open Wire Detection Wakeup Short-circuit Current Detection Delay Time Shortening

機能説明

Temperature Protection 温度保護
Reset リセット機能
Alarm アラーム機能
Cell Balance セルバランス機能
Cascadable カスケード接続機能
Open Wire Detection 断線検出機能
Wakeup ウェイクアップ機能
Short-circuit Current Detection 短絡保護機能
Delay Time Shorting 遅延時間短縮機能

各機能の詳細については、「外部保護機能とメリットについて」をご参照ください。

機能説明

Temperature Protection 温度保護
Reset リセット機能
Alarm アラーム機能
Cell Balance セルバランス機能
Cascadable カスケード接続機能
Open Wire Detection 断線検出機能
Wakeup ウェイクアップ機能
Short-circuit Current Detection 短絡保護機能
Delay Time Shorting 遅延時間短縮機能

各機能の詳細については、「外部保護機能とメリットについて」をご参照ください。

以下の仕様で類似品を検索します。

カテゴリ:リチウムイオン電池保護IC

特長  Second Protection
セル 1
機能 Delay Time Shortening

技術資料

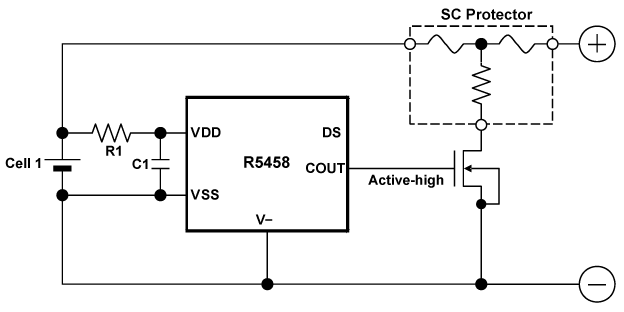

  • 基本回路例

    基本回路例

    R1: 330 Ω, C1: 0.1 µF

品質・パッケージ

  • 製品詳細はデータシートをご参照ください
  • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
