NB7401 シリーズ
2/3/4セル リチウムイオン電池用 VR搭載 温度保護機能付き セカンドプロテクションIC
NB7401 シリーズ
2/3/4セル リチウムイオン電池用 VR搭載 温度保護機能付き セカンドプロテクションIC
拡大
:q
概要
NB7401HCは、2～4セルのリチウムイオンまたはリチウムポリマー二次電池向けの過充電保護ICです。
高精度の電圧検出回路、遅延回路、および外部リアルタイムクロック（RTC）用の電圧レギュレータを内蔵しています。また、電源電流を最小限に抑えるシャットダウン検出回路を備えています。
さらに、CTLCピンに外付けPTCサーミスタを接続することで、温度保護機能に対応しています。
仕様
| 動作入力電圧範囲 | 4.0 V to 25 V / Vvc1 + 5 V (最大定格 32 V) | ||
| セル数 | 2, 3, 4 | ||
| 消費電流 | Typ. 1.5 µA (VCELLn = 3.5 V) | ||
| スタンバイ電流 | Max. 0.2 µA | ||
| シャットダウン 検出電圧 | 2.3 / 2.5 / 2.7 / 2.8 V | ||
| 過充電 検出電圧範囲 | 3.55 V to 3.85 V, 4.20 V to 4.85 V (0.005 V Steps) | ||
| 過充電 検出電圧精度 | ±0.015 V (Ta = 25°C) ±0.020 V (0°C < Ta < 60°C) |
||
| 過充電 検出遅延時間 | 2-, 4-, or 6-sec | ||
| 過充電 復帰電圧 | VDET1n − 0.1 V to VDET1n − 0.4 V (0.050 V Steps) | ||
| 過充電検出後の復帰条件 | 電圧復帰 | ||
| パッケージ | DFN2020-9-HC | ||
| 内蔵レギュレータ出力電圧範囲 | 1.2 V to 3.3 V (0.1 V Steps) | ||
| 内蔵レギュレータ出力電圧精度 | ±2% | ||
保護回路/ 機能
| Temperature Protection | Reset | Alarm | Cell Balance | Cascadable | Open Wire Detection | Wakeup | Short-circuit Current Detection |
|---|---|---|---|---|---|---|---|
 |
機能説明
| Temperature Protection | 温度保護 |
|---|---|
| Reset | リセット機能 |
| Alarm | アラーム機能 |
| Cell Balance | セルバランス機能 |
| Cascadable | カスケード接続機能 |
| Open Wire Detection | 断線検出機能 |
| Wakeup | ウェイクアップ機能 |
| Short-circuit Current Detection | 短絡保護機能 |
| Delay Time Shorting | 遅延時間短縮機能 |
各機能の詳細については、「外部保護機能とメリットについて」をご参照ください。
技術資料
-

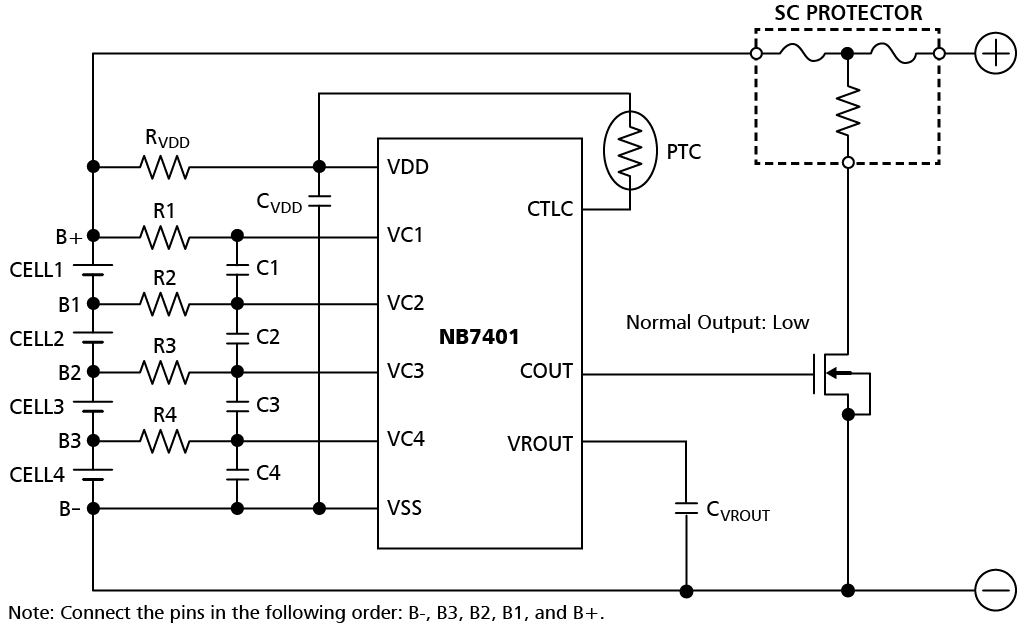

基本回路例
品質・パッケージ
| 製品名 | 対応 | パッケージ情報 | マーキング情報 | 信頼性データ |
|---|---|---|---|---|
| NB7401HCxxxxxE4S |
|
DFN2020-9-HC | データシート参照 | NB7401HCS |
- 製品詳細はデータシートをご参照ください
- パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
