NB7400 シリーズ
2/3/4セル リチウムイオン電池用 VR搭載 セカンドプロテクションIC
NB7400 シリーズ
2/3/4セル リチウムイオン電池用 VR搭載 セカンドプロテクションIC
拡大
:q
概要
NB7400はLiイオン/Liポリマー二次電池の過充電保護用ICです。 NB7400は高精度電圧検出回路、遅延回路、外付けリアルタイムクロック（RTC）用電圧レギュレータを備えています。 また、電源電流を最小にするシャットダウン検出回路を搭載しています。
仕様
| 動作入力電圧範囲 | 4.0 V ~ 25 V or VC1 +5 V (最大定格 32 V) | ||
| セル数 | 2,3,4 | ||
| 消費電流 | Typ. 2.5 µA (VCELLn = 4.15V) | ||
| スタンバイ電流 | Max. 0.2 µA | ||
| シャットダウン 検出電圧 | 2.0 V ～ 3.0 V ±0.05 V (0.1V Steps) | ||
| 過充電 検出電圧範囲 | 4.20 V ～ 4.85 V (0.005 V Steps) | ||
| 過充電 検出電圧精度 | ±20 mV | ||
| 過充電 検出遅延時間 | 1.5 s, 2 s, 4 s, 6 s 遅延短縮機能により遅延時間を1/80 程度に短縮可能 |
||
| 過充電 復帰電圧 | VDET1 ~ VDET1−0.4 V (0.05 V Steps) | ||
| パッケージ | DFN(PL)2020-8-GH | ||
| 内蔵レギュレータ出力電圧範囲 | 1.5 V ~ 3.3 V (0.1 V Steps) | ||
| 内蔵レギュレータ出力電圧精度 | ±2.0% | ||
保護回路/ 機能
| Temperature Protection | Reset | Alarm | Cell Balance | Cascadable | Open Wire Detection | Wakeup | Short-circuit Current Detection | Delay Time Shortening |
|---|---|---|---|---|---|---|---|---|
 |
機能説明
| Temperature Protection | 温度保護 |
|---|---|
| Reset | リセット機能 |
| Alarm | アラーム機能 |
| Cell Balance | セルバランス機能 |
| Cascadable | カスケード接続機能 |
| Open Wire Detection | 断線検出機能 |
| Wakeup | ウェイクアップ機能 |
| Short-circuit Current Detection | 短絡保護機能 |
| Delay Time Shorting | 遅延時間短縮機能 |
各機能の詳細については、「外部保護機能とメリットについて」をご参照ください。
技術資料
-

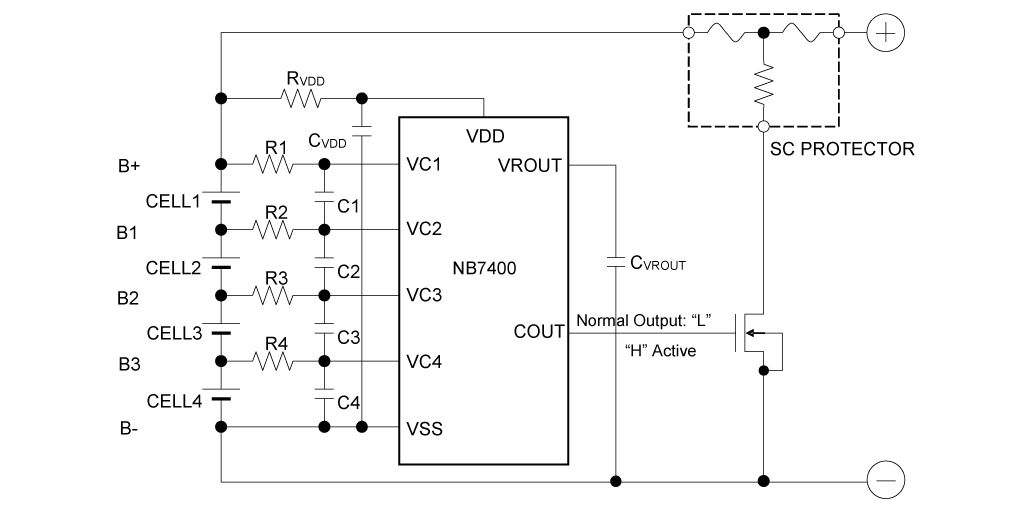

基本回路例
※ 端子の接続順番は、B- → B3 → B2 → B1 → B+ の順で接続してください。
RVDD: 100 Ω, R1~4: 330 Ω, CVDD,C1~4,CVROUT: 0.1 µF
品質・パッケージ
| 製品名 | 対応 | パッケージ情報 | マーキング情報 | 信頼性データ |
|---|---|---|---|---|
| NB7400GHxxxxxE4S |
|
DFN(PL)2020-8-GH | データシート参照 | NB7400GHS |
- 製品詳細はデータシートをご参照ください
- パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
