NB7144 シリーズ

1セルリチウムイオン電池保護IC ローサイドFET駆動タイプ

データシートダウンロード

民生用 (1.9MB)

ECADモデル：ご利用ガイド

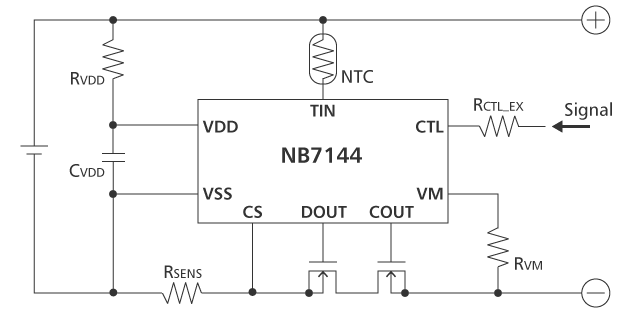

拡大

概要
仕様
技術資料
品質・パッケージ
FAQ
購入 / お問い合わせ

概要

NB7144ZAは、1セルのリチウムイオン電池／リチウムポリマー電池向け保護ICで、高精度な過充電、過放電、過電流および短絡保護機能を搭載しています。また、オプションで過温度保護および低温保護機能にも対応しています。
本ICは、消費電流を大幅に低減する強制スタンバイ機能に加え、充電・放電FETをともにオフし、MCUの安全な再起動を可能にする強制リセット機能を搭載しています。

仕様

動作入力電圧範囲	VDD – VSS = 1.5 V to 5.0 V VDD – VVM = 0 V to 5.5 V (Maximum Rating: 12 V)
セル数	1
消費電流	Typ. 1.50 µA / Max. 3.00 µA (TDET: Disabled) Typ. 2.00 µA / Max. 4.00 µA (TDET: Enabled)
スタンバイ電流	Max. 0.20 µA (VDET2: Auto release Type) Max. 0.04 µA (VDET2: Non-Auto release Type)
過充電　検出電圧範囲	3.6 V to 4.8 V (0.005 V Step)
過充電　検出電圧精度	±10 mV
過充電　検出遅延時間	1024 ms, 4096 ms
過放電　検出電圧範囲	2.0 V to 3.4 V (0.005 V Step)
過放電　検出電圧精度	±35 mV
過放電　検出遅延時間	32 ms, 64 ms, 128 ms
放電過電流　検出電圧範囲	VDET31: 0.0050 V to 0.0800 V (0.0005 V Step) VDET32: 0.0100 V to 0.1000 V (0.0005 V Step)
放電過電流　検出電圧精度	VDET31: ±1.0 mV (0.0050 V to 0.0300 V), ±1.5 mV (0.0305 V to 0.0500 V), ±2.0 mV (0.0505 V to 0.0800 V) VDET32: ±2.0 mV (0.0100 V to 0.0600 V), ±3.0 mV (0.0605 V to 0.1000 V)
放電過電流　検出遅延時間	VDET31: 8 ms, 16 ms, 32 ms, 512 ms, 1024 ms, 4096 ms VDET32: 8 ms, 16 ms
充電過電流　検出電圧範囲	–0.0800 V to –0.0050 V (0.0005 V Step)
充電過電流　検出電圧精度	±1.0 mV (–0.0050 V to –0.0300 V), ±1.5 mV (–0.0305 V to –0.0500 V), ±2.0 mV (–0.0505 V to –0.0800 V)
充電過電流　検出遅延時間	8 ms, 16 ms
短絡　検出電圧範囲	0.0200 V to 0.2000 V (0.0005 V Step)
短絡　検出電圧精度	±3.0 mV (0.0200 V to 0.120 V), ±5.0 mV (0.1205 V to 0.200 V)
短絡　検出遅延時間	0.28 ms, 0.53 ms, 1.1 ms, 2.1 ms
過充電検出後の復帰条件	ラッチ/ 電圧復帰を選択可能
過放電検出後の復帰条件	ラッチ/ 電圧復帰を選択可能
パッケージ	WLCSP-8-ZA3
0 V充電	選択可能

保護回路/ 機能

Temperature Protection	Reset	Alarm	Cell Balance	Cascadable	Open Wire Detection	Wakeup	Short-circuit Current Detection

機能説明

Temperature Protection	温度保護
Reset	リセット機能
Alarm	アラーム機能
Cell Balance	セルバランス機能
Cascadable	カスケード接続機能
Open Wire Detection	断線検出機能
Wakeup	ウェイクアップ機能
Short-circuit Current Detection	短絡保護機能
Delay Time Shorting	遅延時間短縮機能

各機能の詳細については、「外部保護機能とメリットについて」をご参照ください。
