RIOT-001 [販売終了]

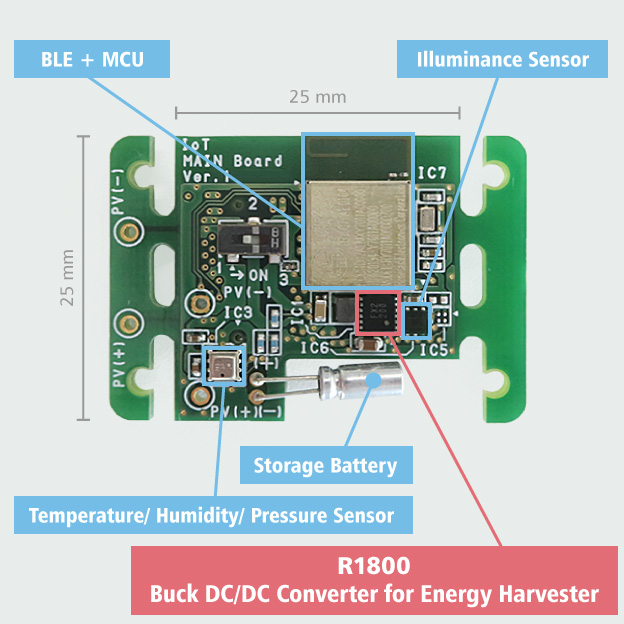

環境センサーボード「RIOT-001」は、温度・湿度・大気圧・照度がモニターできるボードです。Bluetooth Low Energy (BLE) を使って送信される情報は、専用のアプリをインストールしたスマートフォンやタブレット端末に表示することができます。
「RIOT-001」は、当社のエナジーハーベスト用、超低消費電流、低ノイズの各電源ICを搭載しており、IoTエッジ端末で要求される自立発電・電池の長寿命化・高精度を実現しています。お客様のIoTエッジ端末開発の容易化および工期短縮に貢献できる評価・開発ボードです。

特徴
仕様
コイン電池ボード
ご利用上の注意
FAQ (よくあるご質問)

特徴

屋内用太陽電池から二次電池に充電

エナジーハーベスト用降圧DC/DCコンバータ：R1800 を用いて、屋内用太陽電池から電力を取り出します。最大電力点制御機能により、屋内用太陽電池の発電量が最大になる電圧に設定することが可能なので、ご利用の屋内用太陽電池に合わせた設定が可能です。逆流防止回路を搭載しているため、充電ロスを防ぎます。
高効率で稼働

超低消費電流昇降圧DC/DCコンバータ：RP604 を用いて、MCU・BLE・センサーを動作させるため、スタンバイ・アクティブ動作ともに高効率で動作させることができます。また、動作電圧範囲が1.8 V ~ 5.5 Vと広範囲であるため、二次電池の電力を有効に使うことができます。
低消費なバッテリーモニタ機能

蓄電池の電圧モニタは、従来外付け分割抵抗を用いてMCUのADCに入力することで行っていましたが、消費電流が大きくなる課題がありました。そこで、バッテリーモニタアシスト機能を持ったLDOレギュレータ：RP124 を用いることで、低消費電流で容易にモニタすることができます。
メンテナンスフリーを実現

二次電池にはニチコン株式会社製SLBシリーズ (0.35 mAh) を搭載しています。フル充電された二次電池で、RIoT 環境センサーは約20時間稼働し続けることができます。(あくまで目安とご理解ください)
また、RIoT 環境センサーの仕様にあった屋内用太陽電池を接続することで、メンテナンスフリーを実現します。

環境センサボードRIOT-001と圧電ブザー用ドライバNJW1280による環境アラート
環境センサボードRIOT-001　トイレ個室センサの活用事例
環境センサボード RIOT-001のご紹介

RIOT-001 環境センサーボード

ハードウェア

ソフトウェア

RIoT_Monitor (Zipファイル: 17.2 MB)

RIoT_Monitor アプリケーションマニュアル

搭載製品

環境センサーボード「RIOT-001」に搭載されている当社の製品

RIOT-C01 コイン電池ボード

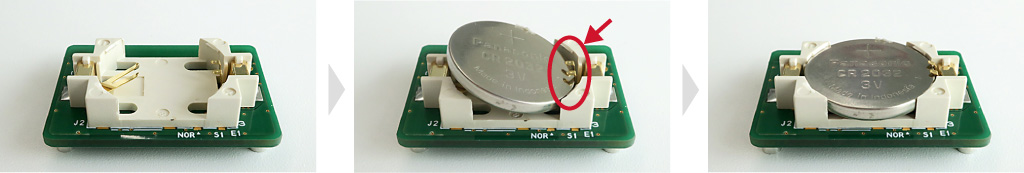

コイン電池ボード「RIOT-C01」は、環境センサーボード「RIOT-001」専用のコイン電池ボードです。CR2032 を用いることで、約1年半の稼働が可能です。(あくまで目安とご理解ください)
環境センサーボード「RIOT-001」は、お手元に届いた時点では二次電池に電荷がチャージされておらず、ご利用前に充電が必要です。
コイン電池ボード「RIOT-C01」を接続することで、充電を待たずにすぐに利用を開始できます。両ボードは、相互接続用のコネクタを実装しているため、かんたんに接続可能です。
