NJR4652シリーズ
60GHz帯 スマートセンサー マイクロモジュール, デジタル出力タイプ
NJR4652シリーズ
60GHz帯 スマートセンサー マイクロモジュール, デジタル出力タイプ
データシートダウンロード
-
概要
NJR4652は、距離計測、人感検知、バイタル検知など様々な用途に活用可能な世界最小クラス（外形10x13.4x1.2mm）のミリ波スマートセンサーです。
インフィニオン社製レーダーセンサーICと制御・信号処理用MCUを内蔵しています。
特長
- 60GHz帯ミリ波による距離・角度・状態検出センサー
- 世界最小クラスの超小型モジュール（10 × 13.4 × 1.2 mm）
- アンテナ～信号処理オールインワン
- SMTに対応したICライクなパッケージ
- 消費電力：平均電流 13 mA @3.6 V 電源電圧 (各種設定及びソフトウェアにより変化)
- アプリケーションソフトウェアの搭載（存在検知 / 人流検知）
- UART / USB / GPIOインターフェイスに対応
シリーズラインナップ
形名 搭載ソフトウェア 送信周波数 適用地域 / 適合認証 NJR4652JS1 存在検知 60.0 ~ 60.5 GHz 日本 / 工事設計認証 [取得済み] NJR4652F2S1 61.0 ~ 61.5 GHz EU / CE - RE指令 [未取得]
USA / FCC認証 [取得済み]NJR4652JS2 人流検知 60.0 ~ 60.5 GHz 日本 / 工事設計認証 [取得済み] NJR4652F2S2 61.0 ~ 61.5 GHz EU / CE - RE指令 [未取得]

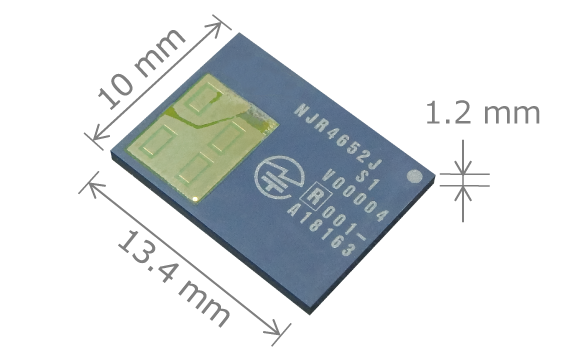

USA / FCC認証 [取得済み]外形寸法
評価キット
評価キット形名: NJR4652JTK
内容一覧 • USBインターフェイス基板
• インターポーザー基板（モジュールを搭載）
• USBケーブル
• 付属説明書
• サンプルソフトウェア *技術資料内にてダウンロード可能 -
仕様
項目 仕様 送信周波数 日本：60.0 ~ 60.5 GHz
欧州 / アメリカ：61.0 ~ 61.5 GHz送信電力 E.I.R.P. typ. +7.5 dBm 検知角度幅 65 ° / 60 ° 入力電源電圧 3.6 ~ 5.5 V 消費電流 13 mA typ. [平均値] (1フレームあたり1回のチャープを使用する場合)
190 mA max. [ピーク値]動作温度範囲 -20 ~ +70 ℃ 外形サイズ (L) 10 x (W) 13.4 x (H) 1.2 mm -
