NJF4070シリーズ

60GHz帯ミリ波センサーユニット

データシートダウンロード

NJF4070シリーズ (2.0MB)

拡大

概要
仕様
技術資料
カテゴリラインアップ

概要

NJF4070シリーズ（内蔵ソフトウェア：高分解能測距）は、当社製 60GHz スマートセンサーマイクロモジュールNJR4652を搭載し、独自の信号処理により高精度な距離計測を実現したセンサーユニットです。
オプションとして矩形ホーンアンテナを備えたタイプもラインアップしており、用途に応じた測定性能を選択できます。
インターフェイスは UART です。また、待機時の消費電流が低いため、ソーラーバッテリーを用いた電源環境にも適しています。

特長

60GHz帯を使用した高精度距離計測

最小距離ステップ 1.9 mm の高分解能（設定条件により制限あり）

短時間計測周期 35 ms／フレーム

低消費電流動作（計測時 15 mA／待機時 0.1 mA）

UART インターフェイスによる容易な接続

国内電波法工事設計認証取得済　（証明規則第2条第1項第8号、移動体検知センサー用特定小電力無線局）

主な用途

水位計（河川、ため池、農業用水、海面、下水マンホール）

サイロやタンク内の残量計測

粉体・液体レベルの非接触測定

産業機器・設備における距離検出

シリーズラインアップ

形名	アンテナ構成	アンテナ特性	検知距離
NJF4070JPF1-D1-A10	TYPE A オプションアンテナなし	H面半値幅 60 deg、E面半値幅 65 deg	5 m（人体、参考値）

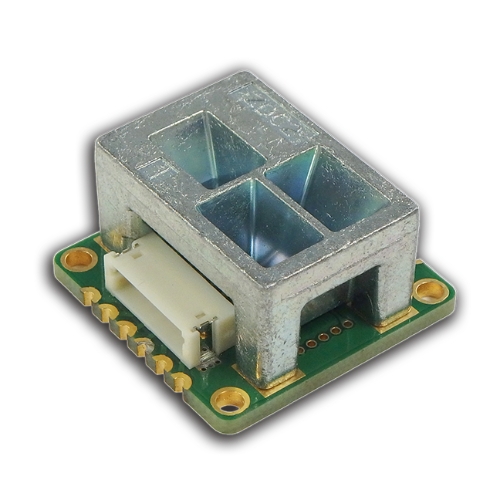

NJF4070JPF1-D1-B10	TYPE B 矩形挟角オプションアンテナ付	H面半値幅 40 deg、E面半値幅 44 deg	10 m（人体、参考値）

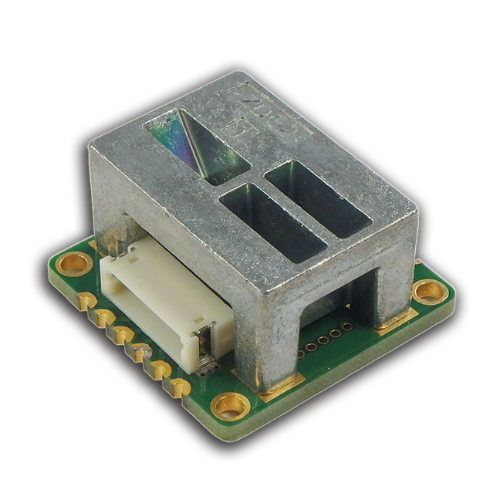

NJF4070JPF1-D1-C10	TYPE C 矩形広角オプションアンテナ付	H面半値幅 40 deg、E面半値幅 70 deg	8 m（人体、参考値）

外形寸法

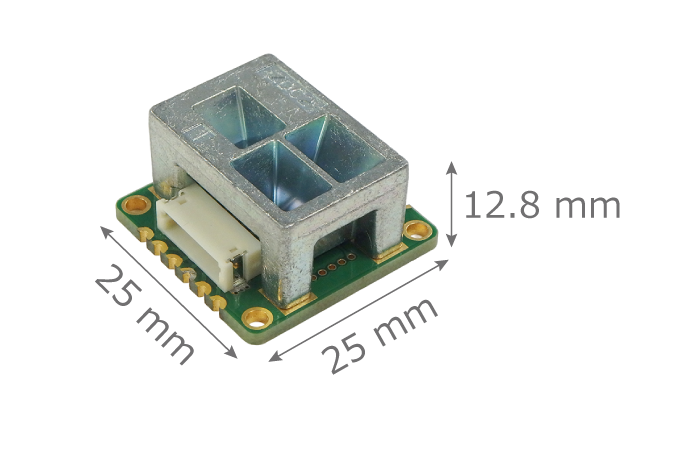

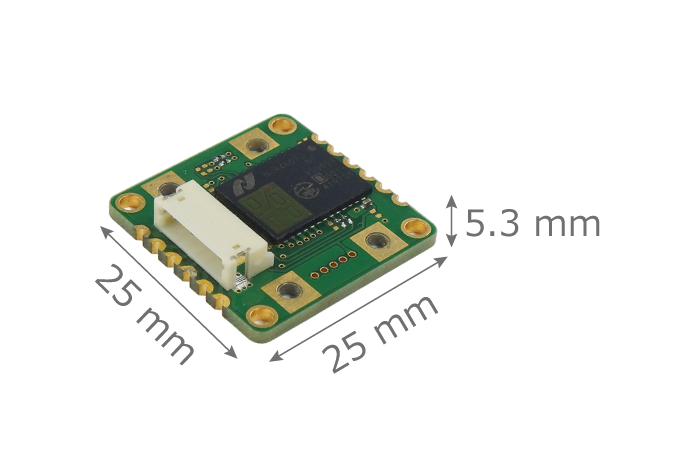

NJF4070JPF1-D1-A10	NJF4070JPF1-D1-B10

形名	基板サイズ	高さ	重量
NJF4070JPF1-D1-A10 （TYPE A）	約 25 mm × 25 mm	約 5.3 mm	約 3.1 g
NJF4070JPF1-D1-B10 （TYPE B）		約 12.8 mm	約 17.1 g
NJF4070JPF1-D1-C10 （TYPE C）		約 12.8 mm	約 18.0 g

※オプションアンテナ付のTYPE B、TYPE Cの場合、基板の裏面にネジ頭が0.4 mm出る可能性があります。

仕様

項目	仕様
送信周波数	日本：58.0 ~ 63.0 GHz [工事設計認証取得済み]
消費電流	15 mA（計測時）／0.1 mA（待機時） @Vop = 5 V
動作温度範囲	-20 ~ +70 ℃
電源電圧	3.6 ~ 5.5 V
距離分解能	最小ステップ 1.9 cm（設定条件あり）
