R5642 シリーズ
1/2/3セル リチウムイオン電池用 低消費電流 セカンドプロテクションIC
R5642 シリーズ
1/2/3セル リチウムイオン電池用 低消費電流 セカンドプロテクションIC
拡大
:q
概要
R5642 は、Liイオン / Liポリマー二次電池の過充電保護用ICです。Liイオン/ Liポリマー電池1セル ~ 3セルの過充電の検出が可能です。高精度な電圧検出機能、シャットダウン機能を内蔵しており、すべてのセルがシャットダウン検出電圧以下になると、すべての回路を停止することで消費電流を極力低減することができます。
特長
- 低消費電流、低スタンバイ電流により、小容量電池でも駆動時間の長時間化が可能
仕様
| 動作入力電圧範囲 | 1.5 V to 20 V or VC1 +5 V (最大定格 26 V) | ||
| セル数 | 1,2,3 | ||
| 消費電流 | Typ. 0.85 µA | ||
| シャットダウン 検出電圧 | Typ. 3.5 V ±0.3 V | ||
| シャットダウン電流 | Max. 0.1 µA | ||
| 過充電 検出電圧範囲 | 4.10 V to 4.65 V (0.005 V Steps) | ||
| 過充電 検出電圧精度 | ±15 mV | ||
| 過充電 検出遅延時間 | 2 s, 4 s, 6 s 遅延短縮機能により遅延時間を1/90 程度に短縮可能 |
||
| 過充電 復帰電圧 | VDET1 to VDET1-0.5 V (0.05 V Steps) | ||
| 過充電検出後の復帰条件 | 電圧復帰 | ||
| パッケージ | DFN2020-6 | ||
保護回路/ 機能
| Temperature Protection | Reset | Alarm | Cell Balance | Cascadable | Open Wire Detection | Wakeup | Short-circuit Current Detection | Delay Time Shortening |
|---|---|---|---|---|---|---|---|---|
 |
機能説明
| Temperature Protection | 温度保護 |
|---|---|
| Reset | リセット機能 |
| Alarm | アラーム機能 |
| Cell Balance | セルバランス機能 |
| Cascadable | カスケード接続機能 |
| Open Wire Detection | 断線検出機能 |
| Wakeup | ウェイクアップ機能 |
| Short-circuit Current Detection | 短絡保護機能 |
| Delay Time Shorting | 遅延時間短縮機能 |
各機能の詳細については、「外部保護機能とメリットについて」をご参照ください。
技術資料
-

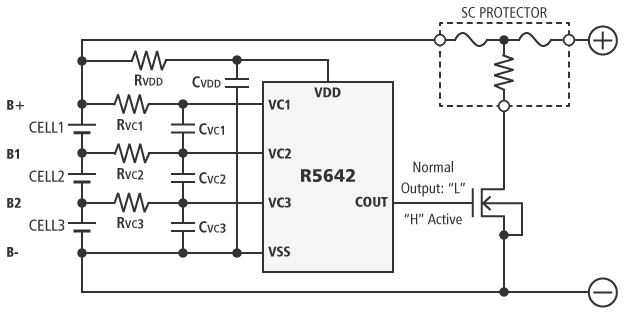

基本回路例
品質・パッケージ
- 製品詳細はデータシートをご参照ください
- パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などはデータシートもしくは各パッケージをご参照ください
