NB7147 シリーズ

1セルリチウムイオン電池用過放電検出電圧選択機能搭載保護IC

データシートダウンロード

民生用 (1.7MB)

ECADモデル：ご利用ガイド

拡大

概要
仕様
技術資料
品質・パッケージ
FAQ
購入 / お問い合わせ

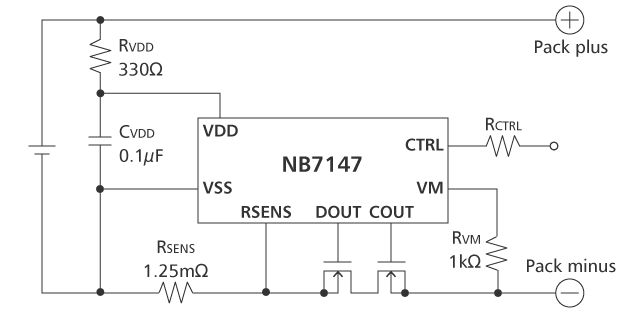

概要

NB7147GMは、1セルのリチウムイオン電池／リチウムポリマー電池向け保護ICで、過充電、過放電、および充放電過電流検出機能を搭載しています。
過放電検出電圧は、アプリケーションに応じてCTRL端子入力により選択できます。
低消費電流、低スタンバイ電流を実現し、小容量バッテリーを使用する機器の長時間駆動に貢献します。

仕様

動作入力電圧範囲	1.5 V to 5.0 V (Maximum Rating: 12 V)
セル数	1
消費電流	Typ. 2 µA (Normal mode) / Max. 4 µA
スタンバイ電流	Max. 0.20 µA
過充電　検出電圧範囲	4.2 V to 4.8 V (0.005 V Step)
過充電　検出電圧精度	±15 mV
過充電　検出遅延時間	512 ms, 1024 ms, 2048 ms
過放電　検出電圧範囲	VDET2L: 2.0 V to 3.0 V (0.05 V Step) VDET2H: VDET2L + 0.25 V to VDET2L + 0.55 V (0.05 V Step)
過放電　検出電圧精度	VDET2L: ±35 mV
過放電　検出遅延時間	32 ms, 64 ms, 96 ms, 128 ms, 3584 ms
放電過電流　検出電圧範囲	VDET31: 0.0030 V to 0.0340 V (0.0005 V Step)
放電過電流　検出電圧精度	VDET31: ±1 mV
放電過電流　検出遅延時間	VDET31: 12 ms, 16 ms, 32 ms, 64 ms, 128 ms, 256 ms, 512 ms, 640 ms, 1024 ms, 2048 ms, 3584 ms
充電過電流　検出電圧範囲	-0.0300 V to -0.0030 V (0.0005 V Step)
充電過電流　検出電圧精度	±1 mV
充電過電流　検出遅延時間	8 ms, 16 ms, 32 ms, 64 ms
短絡　検出電圧範囲	0.020 V to 0.150 V (0.001 V Step)
短絡　検出電圧精度	±4 mV
短絡　検出遅延時間	0.28 ms, 0.53 ms
過充電検出後の復帰条件	自動復帰
過放電検出後の復帰条件	自動復帰
パッケージ	DFN1616-8-GM
0 V充電	禁止電圧: 1.000 V to 2.200 V (0.1 V Step)

保護回路/ 機能

Temperature Protection	Reset	Alarm	Cell Balance	Cascadable	Open Wire Detection	Wakeup	Short-circuit Current Detection

機能説明

Temperature Protection	温度保護
Reset	リセット機能
Alarm	アラーム機能
Cell Balance	セルバランス機能
Cascadable	カスケード接続機能
Open Wire Detection	断線検出機能
Wakeup	ウェイクアップ機能
Short-circuit Current Detection	短絡保護機能
Delay Time Shorting	遅延時間短縮機能

各機能の詳細については、「外部保護機能とメリットについて」をご参照ください。
