衛星通信(VSAT)コンポーネント

取扱・表示等の解説

一般的な注意事項

次の安全に関する指示とガイドラインを使用して、製品を損傷から保護し、安全を確保してください。

製品ラベル

日清紡マイクロデバイス株式会社が製造しているすべてのLNBおよびBUCに、以下のフォーマットの製品ラベルが採用されています。

イメージ

EC指令の自己宣言

日清紡マイクロデバイス株式会社は、すべてのBUCおよびLNBは、EMC指令(2014/30/EU)およびRoHS(2011/65/EU)の指令に必要な規格に準拠していることを宣言します。

イメージ

ミュート機能

すべてのBUCには、ローカルがPLLロックされていない場合、もしくは10MHz基準信号がない場合にHPAを遮断するミュート機能が備わっています。
適用製品:BUCの全モデル

LEDインジケータ

LEDインジケータ搭載のBUC製品は、正常に動作しているかどうかが表示されます。
適用製品:NJT8301/02, NJT8304, NJT8102/03シリーズを除くBUCの全モデル

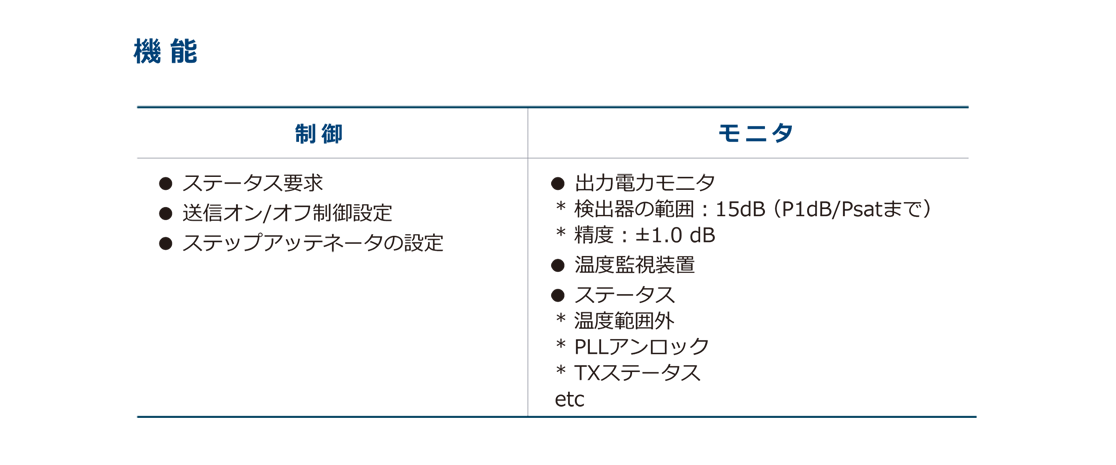

RS-232C インターフェイス M&C

RS-232CインタフェースM&Cに対応したBUCには、IDU(例えば、M&Cコントローラやパーソナルコンピュータ)との通信機能もあります。M&Cの信号はRS-232Cに準拠しており、M&Cで、機能の制御と状態監視を行えます。
適用製品:NJT8318, NJT8319, NJT8370, NJT8371シリーズ

FSK通信M&C

FSK通信M&Cに対応したBUCには、IDU(例えば、衛星モデムやM&Cコントローラ)との通信機能もあります。
M&Cの信号は、IF信号/10MHz基準信号/DC電力同様にBUCとIDUとの間のIF同軸ケーブルに重畳されます。M&Cで、機能の制御と状態監視を行えます。
適用製品:NJT5762, NJT8318, NJT8319, NJT8370, NJT8371シリーズ

屋内用150W AC/DC電源ユニット

屋内用150W AC/DC電源装置(PSU)は、モデムの内部電源が十分でない場合でも、C帯10WおよびKu帯8W BUCを動作させるために+48Vの安定したDC電力を供給します。
モデムから10MHzの基準信号とIF信号を送ることができるバイアス・ティーを搭載し、150Wの電力を供給できる本器は、AC電源で動作します。
さらに、この製品はUL規格およびEC指令(EC DIRECTIVE)に準拠しており、この筐体はオプションのキットで1Uラックマウントに適合することができます。
適用製品:NJT5118, NJT5218, NJT5762, NJT5763, NJT5764, NJT8318シリーズ

屋外用250W AC/DC電源ユニット

屋外用250W AC/DC電源ユニット(PSU)の特長は、設備のDC電源がKu帯 16W/25W BUCを動作させるのに十分でない場合でも、安定した+48VのDC電力を供給することです。
このユニットは、表面に防錆処理を施したアルミハウジングを採用しています。また、室外での使用に耐えられるよう気密構造になっています。
さらに、この製品はEC指令(EC DIRECTIVE)に準拠しています。
適用製品:NJT8319シリーズ, NJT8370シリーズ

屋外用500W AC/DC電源ユニット

屋外用500W AC/DC電源ユニット(PSU)は、設備のDC電源がKu帯 40W BUCを動作させるのに十分でない場合でも、安定した+51VのDC電力を供給します。
このユニットは、表面に防錆処理を施したアルミハウジングを採用しています。また、室外での使用に耐えられるよう気密構造になっています。
さらに、この製品はEC指令(EC DIRECTIVE)に準拠しています。
適用製品:NJT8371シリーズ

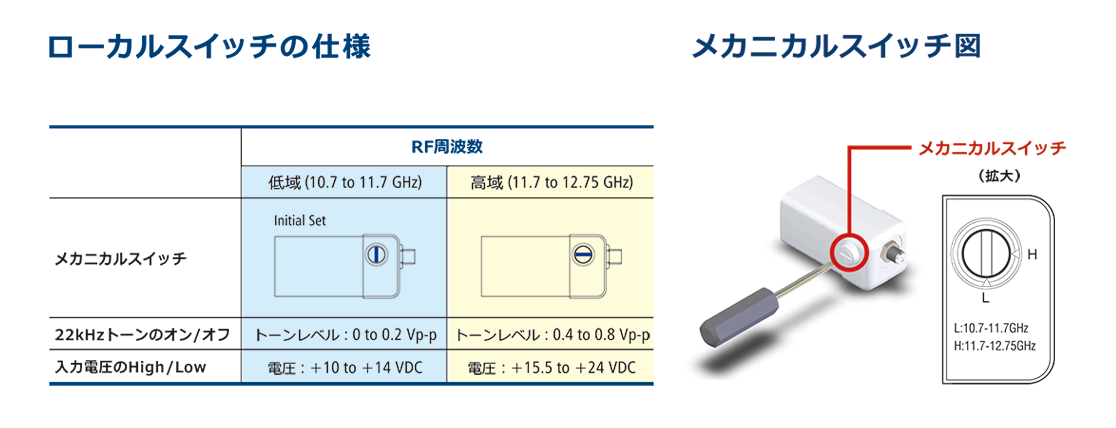

局発周波数選択方式

スイッチング可能な 2LO PLL LNB製品の場合、局発周波数を切り替える以下の3つの方法を選択できます。

  • メカニカルスイッチ
  • 22kHzトーンのオン/オフ
  • 入力電圧のHigh/Low

適用製品:NJR2841, NJR2842, NJR2843シリーズ
