4ch 複合電源IC「NP8700シリーズ」発売
～車載カメラモジュールの小型化に貢献～
～車載カメラモジュールの小型化に貢献～
日清紡マイクロデバイス株式会社（代表取締役社長：吉岡 圭一）は、車載カメラモジュール向けのPMIC「NP8700」を発売します。
近年、車載カメラモジュールは、ドライバーモニタリング、後席検知、ジェスチャー操作など、車室内における多様な用途で活用されており、その需要は増加しています。これらのモジュールは天井やミラー、コンソールなどの限られたスペースに搭載されるため、小型・薄型化が強く求められています。
この課題に対応するため、本製品は4つのレギュレータを1パッケージに集約しました。さらに、スタンドアロンでのシーケンス設定機能とパワーグッド機能（リセットIC不要）を備えることで、周辺部品の削減と基板の省スペース化を実現します。
本製品に内蔵された4つのレギュレータは、カメラモジュールに必要な仕様を幅広くカバーしています。
- Ch.1: 中耐圧（動作電圧: 最大20V）、出力電流1.2A、降圧同期整流レギュレータ
- Ch.2: 低耐圧（動作電圧: 最大5.5V）、出力電流1.0A、降圧同期整流レギュレータ
- Ch.3: 低耐圧（動作電圧: 最大5.5V）、セレクタブルレギュレータ（出力電流1.0A 降圧同期整流レギュレータ または 出力電流0.2A LDO）
- Ch.4: 低耐圧（動作電圧: 最大5.5V）、出力電流0.2A LDO（必要に応じてHS-SWITCHとしても動作可能）
また、Ch.1を基準にCh.2とCh.3のスイッチング位相をずらすアンチフェイズ制御と、ノイズを分散させるスペクトラム拡散機能を搭載しています。これにより、ノイズを効果的に抑制し、カメラモジュールにおける画質や動作の安定性向上に貢献します。
| 製品名 | NP8700 シリーズ |
| サンプル単価 (1000個購入時の参考単価／税込※) |
275円 |
| サンプル受注開始 | 2025年 10月 23日 |
| 月産規模 | 100万個 |
- ※2025年10月現在の消費税率に基づいて金額を表示しています
特⾧
1. 車載カメラモジュールに最適化された電源を1パッケージで集約

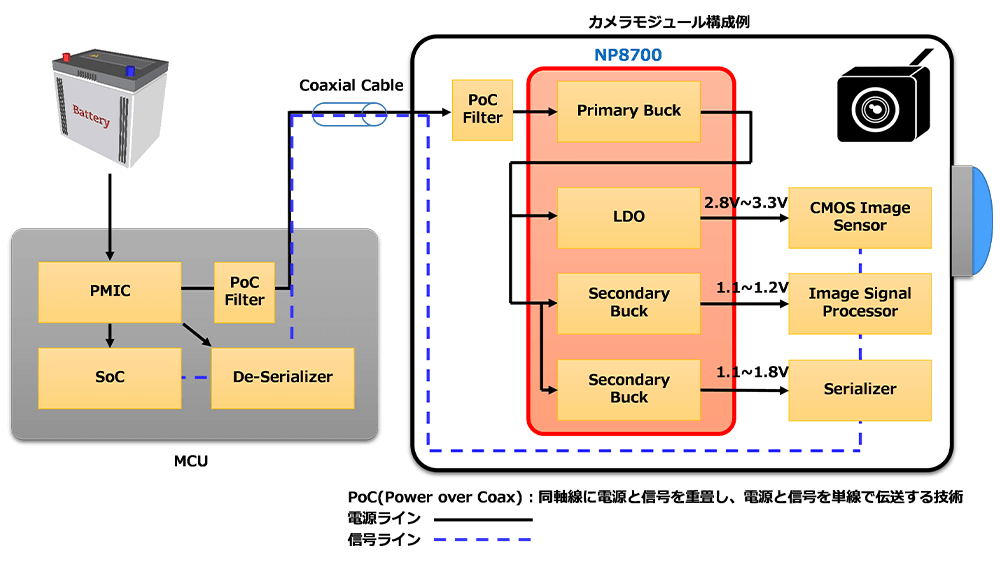

CMOSセンサーおよび周辺制御に必要な4系統の電源を1パッケージで供給可能です。低ノイズが要求されるブロックにはLDO出力を選択できるため、カメラモジュールの画質や信号品質を安定化し、より高精細で信頼性の高い動作を実現します。
2. 従来品「NJW4750」と比較して大幅に使いやすさを向上
Ch.1の降圧レギュレータを、従来のNJW4750におけるダイオード整流方式から、NP8700では同期整流方式へ変更したことで部品点数を削減。さらに、出力電流仕様の見直しにより、幅広いアプリケーションに対応可能となりました。加えて、スペクトラム拡散機能によるEMI性能の改善や立ち下げシーケンス設定への対応により、設計自由度と使いやすさを一層高めています。
| NJW4750 | NP8700 | |
| Ch.1: 動作電圧範囲 | 3.9V to 40V | 3.9V to 20V |
| Ch.1: 整流方式 | ダイオード整流 | 同期整流 |
| 出力電流 | Ch.1 DCDC: 1.2A Ch.2 DCDC: 0.6A Ch.3 Selectable: 0.6A (SW mode), 0.3A (LDO mode) Ch.4 LDO: 0.3A |
Ch.1 DCDC: 1.2A Ch.2 DCDC: 1.0A Ch.3 Selectable: 1.0A (SW mode), 0.2A (LDO mode) Ch.4 LDO: 0.2A |
| スペクトラム拡散 | 非対応 | 対応 |
| シーケンス設定 | EN端子とPG端子で設定 (立上げのみ) | 外部抵抗にて選択（立下げにも対応） |
| リセット(パワーグッド)信号 遅延時間設定 |
OCPラッチモード時のみ対応 | 対応（遅延時間を外部コンデンサで調整可能） |
| UVLO検出電圧 | 固定 | 2種類を選択切替可能 |

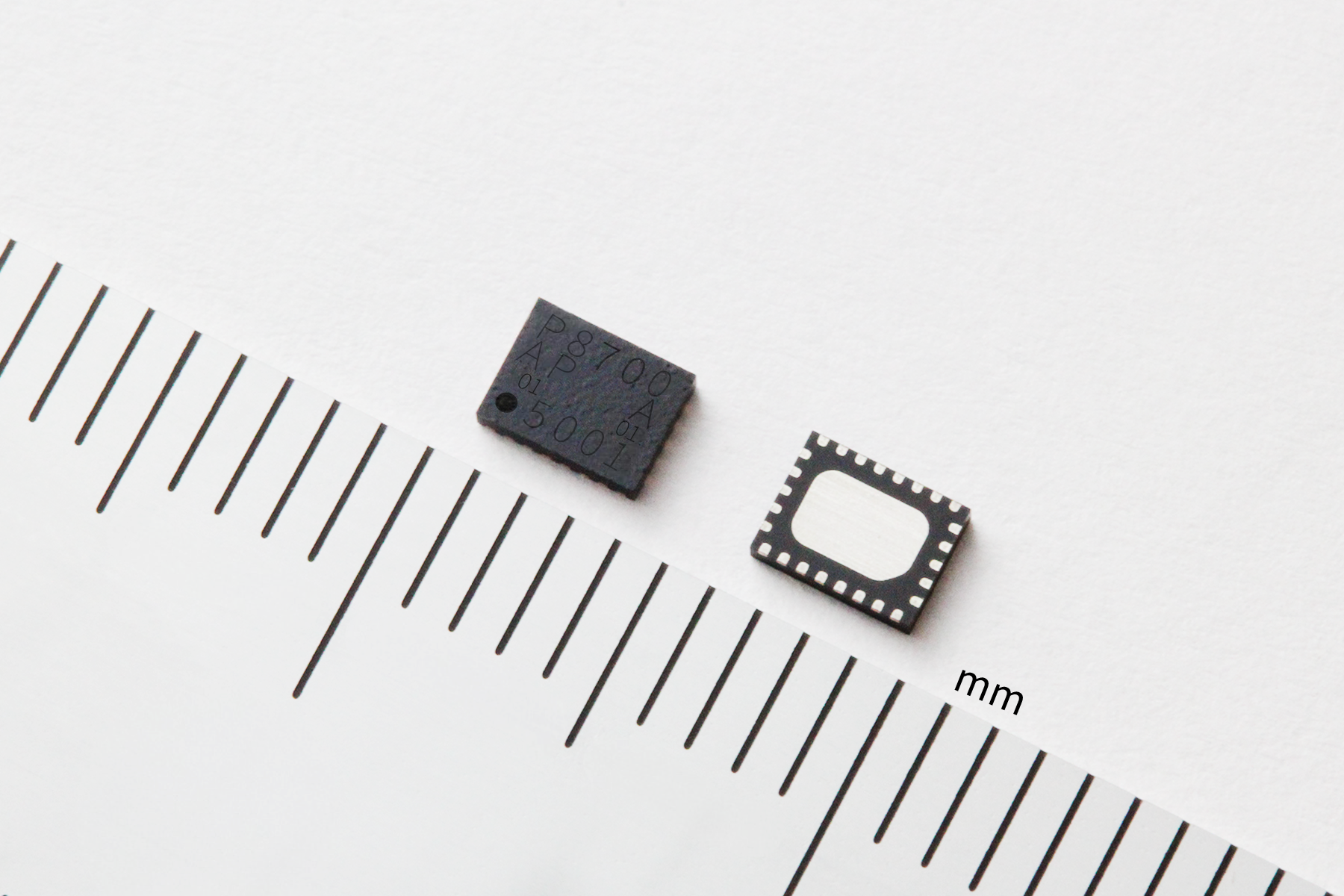

製品写真
NP8700シリーズ QFN2634-26-NC（3.4×2.6×0.75mm）
主な仕様 (詳細はデータシートご参照下さい)
| 項目 | NP8700シリーズ |
| 入力電圧範囲 | 中耐圧 Ch.1: 3.9V to 20V（最大定格 22V） 低耐圧 Ch.2, Ch.3, Ch.4: 2.4V to 5.5V（最大定格 7V） |
| 4ch.複合レギュレータIC | Ch.1: 中耐圧 降圧同期整流レギュレータ 出力電流 1.2A Ch.2: 低耐圧 降圧同期整流レギュレータ 出力電流 1.0A Ch.3: 低耐圧 セレクタブルレギュレータ 降圧同期整流レギュレータ 出力電流 1.0A or LDO 出力電流 0.2A Ch.4: 低耐圧 出力電流 0.2A LDO（HS-SWITCHとして動作可能） |
| 保護機能 | 低電圧誤動作防止機能（UVLO）2種類を選択切替可能 過電流保護機能（ヒカップ型 or ラッチ型を切替可能） サーマルシャットダウン |
| 発振周波数 | Typ. 2MHz |
| 搭載機能 | 外部クロック同期可能 スペクトラム拡散機能（有効・無効切替可能） 発振位相を180° シフト（Ch.1 と Ch.2＆Ch.3間） 位相補償回路内蔵 ソフトスタート機能 |
| パッケージ | QFN2634-26-NC（3.4×2.6×0.75mm） |
アプリケーション例
- 車載カメラモジュール
- ドライバーモニターシステム
