新闻发布
2025年10月23日

4路复合电源IC“NP8700系列”开始上市

～有助于车载摄像头模组小型化～

日清纺微电子推出用于车载摄像头模组的PMIC“NP8700”即将上市。

近年来，车载摄像头模组多被用于驾驶员监控、后座检测、手势操作等车室内的各种用途，其需求不断增长。由于这些模组安装在车顶、后视镜、控制台等有限的空间内，因此对模组小型化、薄型化的要求非常高。
为了解决这一问题，本产品将四个稳压器集成在一个封装中。此外，备有独立的时序设定功能和power good功能（无需复位IC），因此减少了外围元件数量并节省了电路板空间。
本产品内置的4个稳压器广泛涵盖了摄像头模组所需的规格。

  • Ch.1: 中耐压（工作电压: 最大20V）、输出电流1.2A、降压型同步整流稳压器
  • Ch.2: 低耐压（工作电压: 最大5.5V）、输出电流1.0A、降压型同步整流稳压器
  • Ch.3: 低耐压（工作电压: 最大5.5V）、可选稳压器（输出电流1.0A降压型同步整流稳压器 或者 输出电流0.2A LDO）
  • Ch.4: 低耐压（工作电压: 最大5.5V）、输出电流0.2A LDO（根据需要也可以作为HS-SWITCH使用）

此外，还配备了将Ch.2和Ch.3相对于Ch.1的开关相位偏移的反相控制功能和分散噪声的扩频功能，这些功能可以有效地抑制噪声，有助于提高摄像头模组的画质和工作稳定性。

产品名 NP8700系列
样品价格
(1000个起购参考价格／含税※)		 275日元
样品订购开始日 2025年 10月 23日
月产量 100万个
  • ※价格基于2025年10月的消费税率

产品特点

1. 单片集成了车载摄像头模组所需的电源

仅用单片封装IC即可提供CMOS传感器和外围控制所需的4路电源。对于要求低噪声的模组，可选择LDO输出，因此可以提高摄像头模组的画质和稳定的信号质量，从而实现更高的分辨率和更可靠的运行。

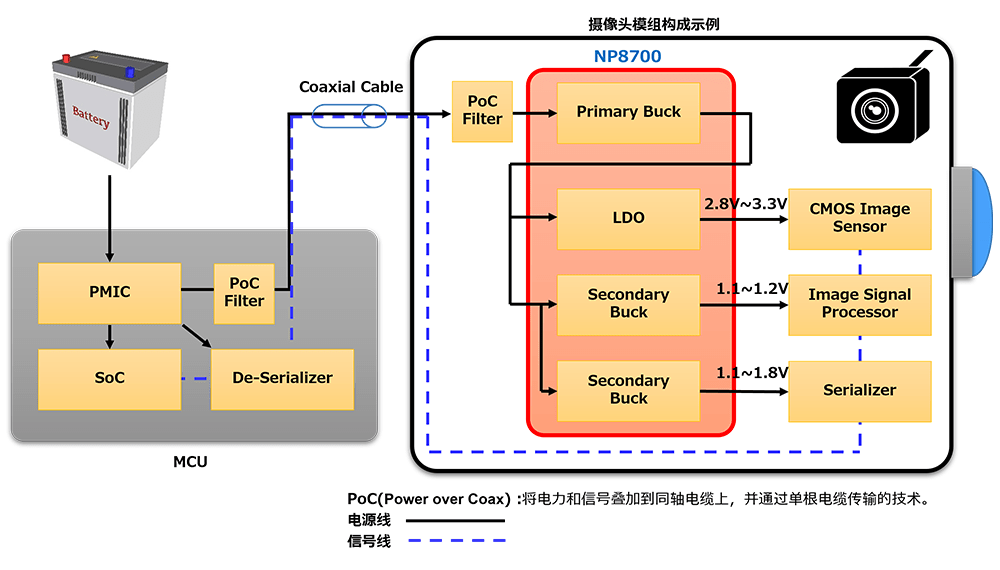

单片集成了车载摄像头模组所需的电源

2. 与以往产品的“NJW4750”相比，大幅提高易用性

NP8700 将Ch.1的降压稳压器从以往的NJW4750的二极管整流方式变更为同步整流方式，从而减少了元件数量。并且，通过重新设计输出电流规格，可以支持更广泛的应用。此外，由于备有扩频功能对EMI 性能的改善和应对电压降低时序设定，进一步提高了设计灵活性和易用性。

  NJW4750 NP8700
Ch.1: 工作电压范围 3.9V to 40V 3.9V to 20V
Ch.1: 整流方式 二极管整流 同步整流
输出电流 Ch.1 DCDC: 1.2A
Ch.2 DCDC: 0.6A
Ch.3 Selectable: 0.6A (SW mode), 0.3A (LDO mode)
Ch.4 LDO: 0.3A		 Ch.1 DCDC: 1.2A
Ch.2 DCDC: 1.0A
Ch.3 Selectable: 1.0A (SW mode), 0.2A (LDO mode)
Ch.4 LDO: 0.2A
扩频 不具备 具备
时序设定 用EN引脚和PG引脚设定 (仅在电压上升时) 用外接电阻选择（也支持电压降低时）
复位（Power Good）信号延迟时间设定 仅支持OCP Latch模式时 支持（延迟时间可用外接电容调节）
UVLO検出電圧 固定 可切换选择2种电压

产品图片

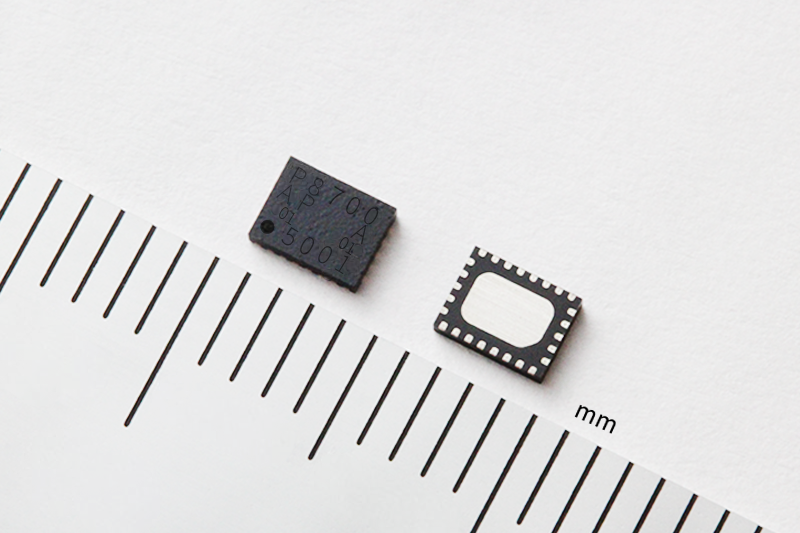

NP8700产品图片

NP8700系列 QFN2634-26-NC（3.4×2.6×0.75mm）

主要性能指标 (详情请参阅产品数据表)

項目 NP8700系列
输入电压范围 中耐压 Ch.1: 3.9V to 20V（最大额定 22V）
低耐压 Ch.2, Ch.3, Ch.4: 2.4V to 5.5V（最大额定 7V）
4ch.复合稳压器IC Ch.1: 中耐压、降压型同步整流稳压器、输出电流1.2A
Ch.2: 低耐压、降压型同步整流稳压器、输出电流 1.0A
Ch.3: 低耐压、可选稳压器
降压型同步整流稳压器、输出电流 1.0A or LDO 输出电流 0.2A
Ch.4: 低耐压、输出电流 0.2A LDO（可作为HS-SWITCH使用）
保护功能 可切换选择2种欠压锁定保护（UVLO）
过流保护功能（可切换Hiccup型 或 Latch型）
过热关断
振荡频率 Typ. 2MHz
搭载功能 可与外部时钟同步
扩频功能（可切换选择有效或无效）
振荡相移180°（Ch.1 和Ch.2＆Ch.3之间）
内置相位补偿电路
软起动功能
封装 QFN2634-26-NC（3.4×2.6×0.75mm）

应用示例

  • 车载摄像头模组
  • 驾驶员监控系统
