NT1741FBAE2S

BLE受信用 Rxブースター

データシートダウンロード

民生用 (1.2MB)

ECADモデル：ご利用ガイド

拡大

概要
仕様
技術資料
品質・パッケージ
FAQ
購入 / お問い合わせ

概要

NT1741 は低消費電流を特長としたBLE受信用 Rxブースターです。

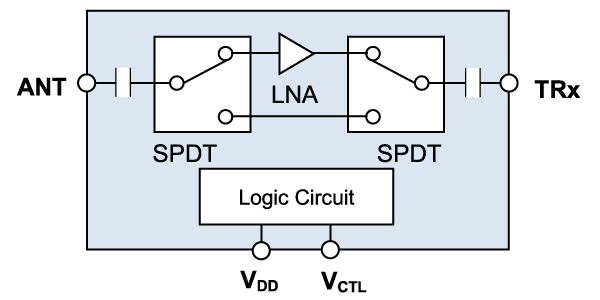

本製品は高利得・低雑音のLNA及び送信バイパス経路を内蔵しています。LNAモードおよびバイパスモードのいずれにおいても低消費電流を実現しているため、特に長時間の電池駆動が求められる補聴器、イヤホン等の小型BLE アプリケーションに最適です。
また本製品は1.0 × 1.0 mm の小型パッケージを採用するとともに、DCブロッキングコンデンサを含む入出力整合回路をすべて内蔵しているため、外付け部品点数の削減および実装面積の縮小に貢献します。

アプリケーション

補聴器
AI グラス
イヤホン、ヘッドホン
BLE, Thread、Zigbee 等の2.4 GHz 帯アプリケーション

仕様

	民生
用途	BLE, Thread, and Zigbee
利得	13 dB typ.
雑音指数	2.3 dB typ.
P-1dB	-13 dBm typ.
高入力IP3	0 dBm typ.
消費電流	1.5 mA typ. @ LNA モード 1 μA typ. @ バイパスモード
周波数範囲	2400 MHz to 2500 MHz
電源電圧	1.8 V typ. (1.6 V to 3.7 V)
外形サイズ	1.0 x 1.0 mm typ. t = 0.39 mm max.
動作温度範囲	-40 to +105°C
パッケージ	EPFFP-6-FB
