NT1199 シリーズ

高線形性GNSS 広帯域LNA

データシートダウンロード

民生用 (1.4MB)

ECADモデル：詳しく見る

拡大

概要
仕様
技術資料
品質・パッケージ
FAQ
購入 / お問い合わせ

概要

NT1199HEAE4S はGNSS マルチバンド対応の高線形性、広帯域LNA です。本製品は高線形性を低消費電流で実現しており、妨害波対策、また強入力への対応に最適な製品です。GNSS のL1 からL2/L5/L6 全バンドにて低雑音指数と高利得を実現しています。パッケージには1.6 x 1.6 mm の実装しやすいリードタイプSON-6-HE を採用しています。

アプリケーション

GNSS (GPS, GLONASS, Galileo, BeiDou など)受信システム
GNSS モジュール
アクティブアンテナ、複合アンテナ
トラッキングデバイス

仕様

	民生
用途	GNSS
利得	Typ. 17.5 dB @L1 バンド 18.0 dB @L2/L5/L6 バンド
雑音指数	Typ. 0.65 dB
P-1dB	Typ. +1.5 dBm @L1 バンド 0 dBm @L2/L5/L6 バンド
高入力IP3	Typ. +1 dBm
消費電流	Typ. 12 mA
周波数範囲	1164 MHz ～ 1610 MHz
電源電圧	1.5 V ～ 5.5 V
外形サイズ	1.6x1.6x0.6(max.) mm
動作温度範囲	-40°C to 105°C
ジャンクション温度	150 °C

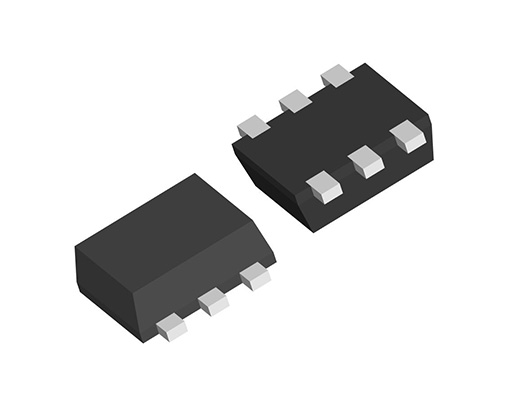

パッケージ	SON-6-HE
