NJM2871Aの出力電流について、最大値は150mAと記載されていますが、最小値の規定はありますか？
NJM2871Aの出力電流について、最大値は150mAと記載されていますが、最小値の規定はありますか？
LDOリニアレギュレータ仕様

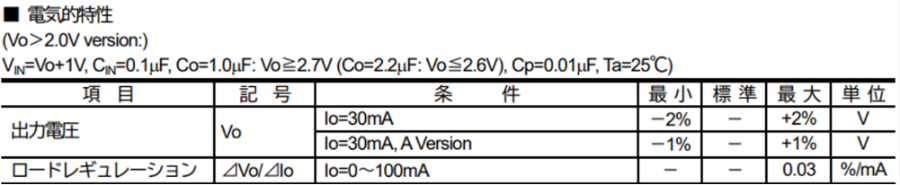

出力電流(Io)に最小値の規定は特にありませんが、出力電圧の測定条件がIo=30mAであるのに対して、ロードレギュレーションの測定条件はIo=0mA~100mAとなっているため、Io<30mAでは、ロードレギュレーション特性によって設定出力電圧より僅かに増加する傾向となります。
例えば、NJM2871A 3V品をIo=10mAで使用する場合、ロードレギュレーションの影響によって、出力電圧は最大で3.009V±1%まで増加する可能性があります。
ΔVo=3V×0.03%/mA×10mA=0.009V max.
