48Vシステムを支える高耐圧IC 60V動作・80V定格、シンプルな構成と省電力設計を実現する電源ソリューション
48Vシステム対応の半導体製品でお困りではありませんか？
近年、自動車、再生可能エネルギー、産業機器の分野で48Vシステムの採用が急増しています。
自動車業界では、燃費向上や排出ガス削減を目的としたマイルドハイブリッド車（MHEV）の普及が進み、電動アシストシステムの搭載が一般的になっています。再生可能エネルギー分野では、太陽光発電や風力発電と組み合わせたエネルギー貯蔵システム（ESS）の需要が増えており、産業機器の分野でも、無停電電源装置（UPS）や自動搬送車（AGV）などでの活用が広がっています。
これらのシステムの多くは、48Vバッテリーを中心とした電源構成を採用しており、安全性と効率を両立した次世代の電力アーキテクチャとして注目されています。
日清紡マイクロデバイスからのご提案
当社は、48Vシステムに対応した高耐圧の電源ICやリセットICを取り揃えています。
シンプルな回路構成で、安全性と信頼性を高めたシステム設計を実現できます。
なぜ48Vなのか？48Vシステムの採用が急増する背景
48Vシステムのメリット
従来の12V/24V電源に比べ、48V電源のシステムは同等の電力をより小さな電流で伝送できるため、配線の損失低減と電力密度の向上が可能です。これは、電力の効率を高め、軽量化・省スペース化、およびトータルシステムコストの削減に直結します。 さらに、48Vシステムは安全低電圧（SELV）領域に収まりながら、大電力負荷の駆動に十分な余裕を提供し、マイルドハイブリッド車（MHEV）や直流マイクログリッドといった次世代アプリケーションに最適な電圧レベルとして注目されています。
-
電流が少なく、損失が小さい
-
細いケーブルでOK
-
電動ターボやポンプなどに最適
-
燃費改善・回生ブレーキ可能
-
高電圧(400V以上)より
感電リスクが低い
主なアプリケーション分野
48Vシステムは、電動車両・エネルギー貯蔵・産業機器・通信インフラなど幅広い分野で活用されています。その高効率性と扱いやすい安全性から、電力密度の向上や電源設計の簡素化が求められる現代のシステムにとって、最適なソリューションです。
-

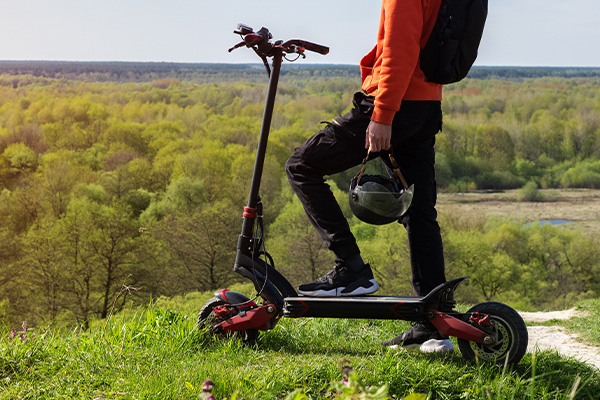

電動モビリティ
電動自転車（e-bike）、電動スクーター、電動バイク、電動車いす
-

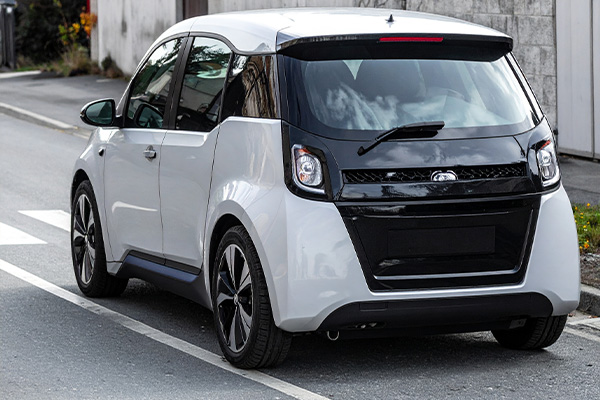

自動車
マイルドハイブリッド車（MHEV）、48Vシステム搭載車
-

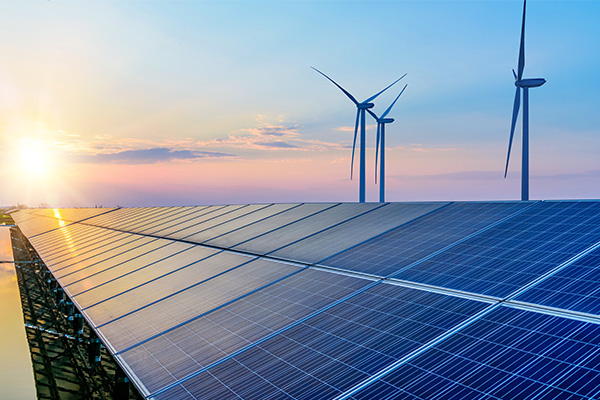

再生可能エネルギー
ソーラー蓄電システム、風力発電の蓄電
-

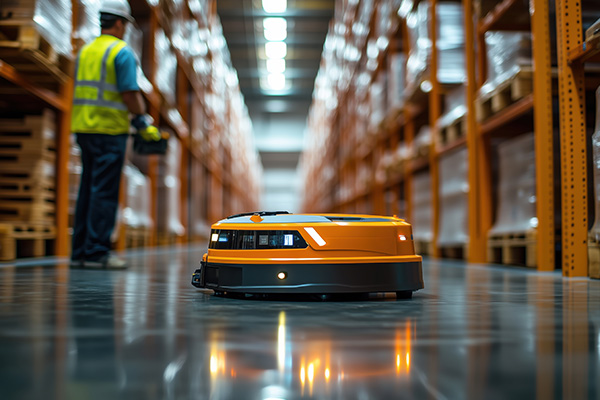

産業用途
フォークリフト、無人搬送車（AGV）、UPS（無停電電源装置）
-

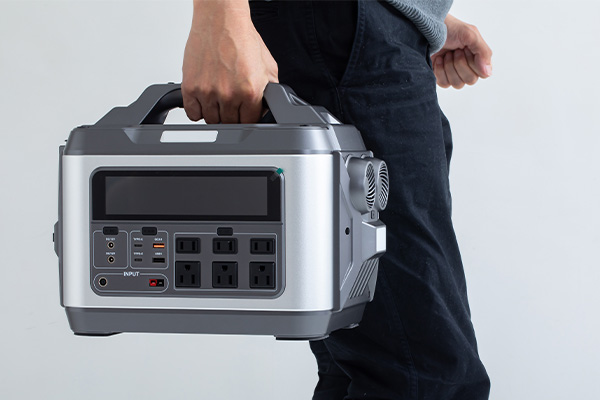

家庭・ポータブル電源
ポータブル電源、オフグリッド電力システム
-

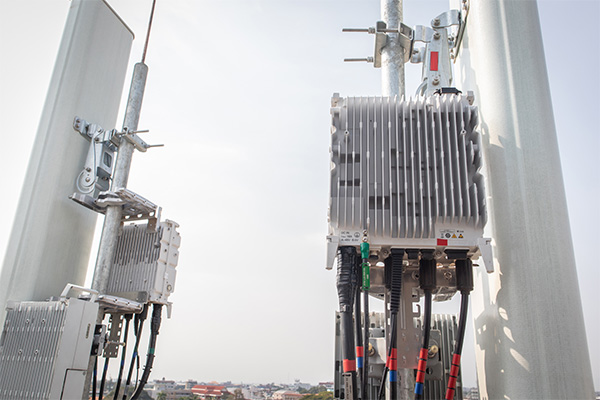

通信・インフラ設備
携帯基地局、データセンターのバックアップ電源
-
一部の電動工具
ハイパワー向け
製品ラインアップ：最適な高耐圧ICの選定
48Vシステムのさまざまな供給電源に対応
48Vシステムに最適化された高耐圧な電源ICの選定は、高効率・高信頼性のパワーマネジメント設計において極めて重要です。
日清紡マイクロデバイスでは、動作最大60V (最大定格 80V) の製品を取り揃えており、48Vバッテリーから直接電源を供給することで、シンプルなシステム構成を実現します。 対応の製品群は、LDOリニアレギュレータ、DC/DCスイッチングレギュレータ、ボルテージディテクタ（リセットIC）となります。
48Vシステムの構成例（車載向けDC/DCコンバータ）
| 製品名 | 機能 | 入力電圧範囲 (最大定格) | 出力電圧範囲 | 出力電流 | スイッチング周波数 | 消費電流 | パッケージ |
|---|---|---|---|---|---|---|---|
| R1260 | 同期整流型 降圧DCDCコントローラ | 5V～60V (80V) | 1.0V～16.0V | - | 600kHz | Typ. 15μA | HSOP-18 |
| 製品名 | 機能 | 入力電圧範囲（最大定格） | 検出電圧範囲 | 出力形態 | 消費電流 | パッケージ |
|---|---|---|---|---|---|---|
| R3160 | 低消費ボルテージディテクタ | 2.7V～60V (80V) | 10.0V～48.0V | Nch. オープンドレイン | Typ. 1.8μA | SOT-23-6 |
LDO RegulatorsR1560/R1561シリーズ
R1560および R1561シリーズは、ともに48Vバッテリーから直接接続できるLDOレギュレータです。降圧のための分圧抵抗が不要になるので、外付け部品の削減、実装エリアの省面積化、消費電流の低減を可能とします。
低消費電流が特長の R1560シリーズは、消費電流 Typ. 3.0µA、スタンバイ電流 Typ. 0.1µAと、システム停止時の消費電流を軽減します。
過渡応答特性が特長の R1561シリーズは、電源のリップルや負荷の大きいアプリケーションにも優れた安定性を提供します。

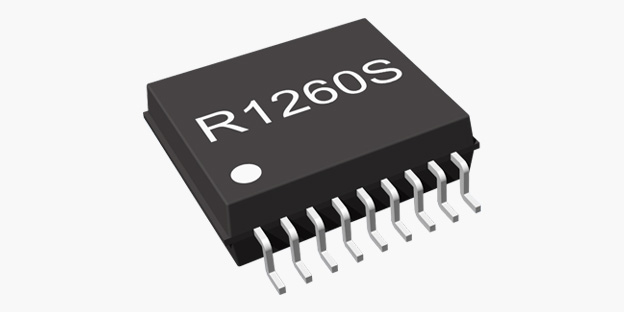

Buck DC/DC ControllerR1260シリーズ
R1260シリーズは、5V ~ 60Vの入力電圧範囲で動作し、ハイサイドとローサイドの外部 NMOSFET を駆動して1.0V ~ 16.0Vの出力電圧を生成することが可能な降圧DC/DCコントローラです。電流センスを必要としないユニークな電流モードPWM制御アーキテクチャを採用しているため、外部部品として低RonのFETや低DCRのインダクタを用いた場合においても、安定かつ高効率なDC/DCコンバータを構成することが可能です。PWM/VFM自動切換えモード時は軽負荷時にVFM制御となり、軽負荷でも高効率を実現します。
Reset IC (VD)R3160シリーズ
-
R3160シリーズは、48Vバッテリーに直接接続できるため、降圧用の分圧抵抗が不要なリセットICです。外付け部品の削減、実装エリアの省面積化、消費電流の低減が可能です。 電源電圧の低下を直接監視し、低電圧状態の早期警告などに利用できます。検出電圧精度も±1.0% (Ta=25°C) と高精度です。
-
