次世代電力供給インフラの構築に寄与
マイクロ波WPT向け低順方向電圧、高DC耐圧、２素子入りダイオード
マイクロ波WPT向け低順方向電圧、高DC耐圧、２素子入りダイオード
日清紡マイクロデバイス株式会社（代表取締役社⾧:吉岡 圭一）は、マイクロ波方式ワイヤレス電力伝送（以下、WPT:Wireless Power Transfer）向けダイオード「NT9000／NT9001／ NT9002／NT9003」を発売します。

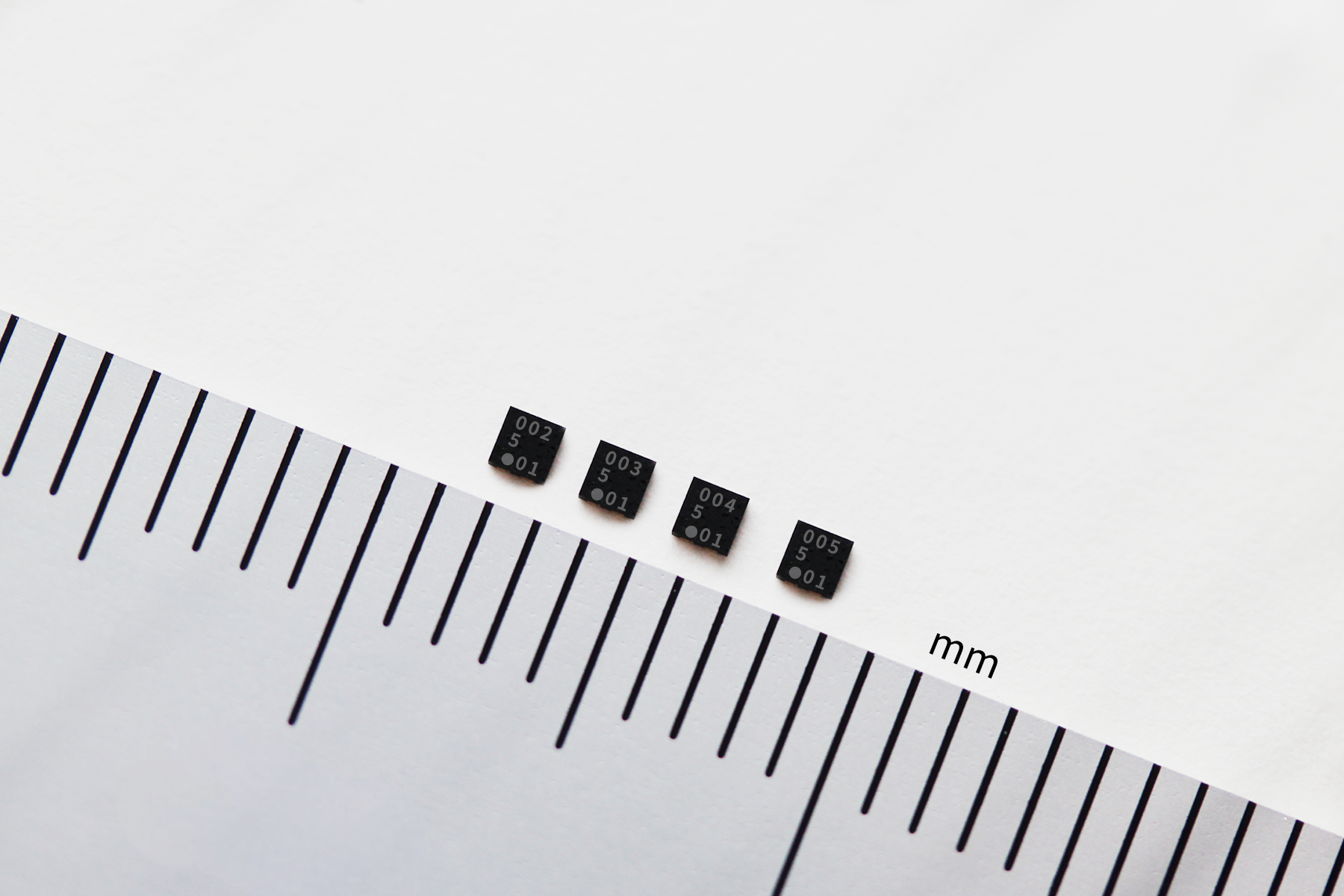

製品写真「NT9000／NT9001／NT9002／NT9003」 （DFN1212-4-HD）
近年、マイクロ波を用いたWPT技術は、次世代の電力供給インフラとして国内外で注目を集めています。デジタルトランスフォーメーション（DX）の進展やIoT機器の普及により、多数の小型電子機器へ持続的に電力を供給する需要が高まっています。特に、工場、社会インフラ、物流、農業、医療などの分野では、配線や電池交換が困難な場所への電力供給が大きな課題となっています。法制度面では、国内のみならず海外においても、マイクロ波方式WPTを想定した周波数利用の整備、規制緩和が進められており、実証実験から社会実装への移行を後押しする動きが加速しています。
マイクロ波方式WPTの実用化に向けた最大の課題は、受信したマイクロ波を直流電力へ変換する際の変換効率です。特にIoT用途では、低電力環境においても高い変換効率が求められます。
NT9000／NT9001／NT9002／NT9003シリーズは、当社独自のGaAsウェハプロセス技術により、低順方向電圧と高DC耐圧を両立したマイクロ波方式WPT向けダイオードです。広いダイナミックレンジでの動作や高効率な整流回路の実現が可能となり、配線や電池交換が困難な環境に設置されるファクトリーオートメーション分野やビルマネジメント用途のIoT機器など、WPTを活用する受電機器において安定した電力供給を支えるソリューションを提供できます。
また、NT9000／NT9001は1Wクラス、NT9002／NT9003は1mWクラスの整流回路に最適な製品であり、用途や電力条件の異なるさまざまなユースケースに対応可能です。当シリーズは、WPTによる電力供給を現場で安定的に実現する前提技術として、配線・電池交換に依存しない持続的な運用を可能にし、さまざまな分野における社会課題の解決を支えます。
主な特長は以下の通りです：
- 周波数帯域: 920 MHz 帯、2.4 GHz 帯、5.7 GHz 帯
- 高逆方向電圧※1: 20 V
- 低順方向電圧: 0.1 V typ.
- 低逆方向リーク電流: 10 μA／20 μA typ.（NT9000／NT9001）
0.5 μA／1 μA typ.（NT9002／NT9003） - 低等価直列抵抗: 4 Ω／2 Ω typ.（NT9000／NT9001）
110 Ω／55 Ω typ.（NT9002／NT9003） - 低等価容量: 0.2 pF／0.4 pF typ.（NT9000／NT9001）
0.025 pF／0.03 pF typ.（NT9002／NT9003)
※1: 絶対最大定格
| 製品名 | NT9000／NT9001／NT9002／NT9003 |
| サンプル単価 (1000個購入時の参考単価／税込※2) |
440円 |
| サンプル受注開始 | 2026年 5月 |
| 月産規模 | 100万個 |
※2: 2026年3月現在の消費税率に基づいて金額を表示しています
特⾧
1. 低順方向電圧と高DC耐圧

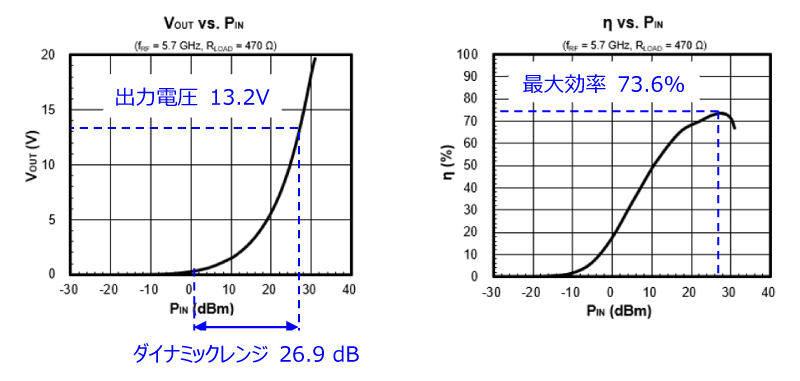

本製品は 0.1Vという低い順方向電圧により、入力電力が小さい場合でも整流回路において高効率にDC変換を行うことができます。また、入力電力が大きくなり出力電圧が高くなった場合でも、高いDC耐圧によって素子の破壊やリーク電流の増加を抑え、安定した整流動作を実現します。
これらの特⾧により、本製品を用いた整流回路では、広い入力電力範囲おいて高効率なDC電圧変換を両立することが可能です。

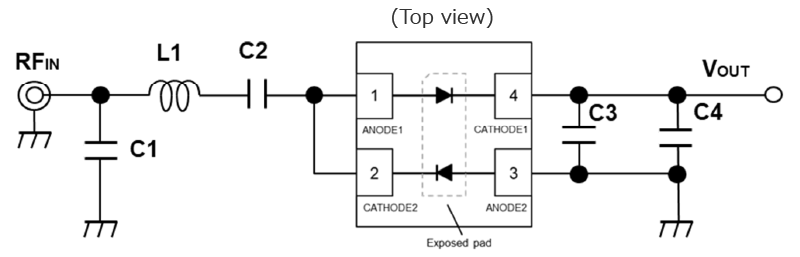

■NT9000を使用した5.7GHz帯倍電圧回路例
2. 小型パッケージ搭載
本製品は、小型のDFNパッケージ（1.2 × 1.2 mm）を採用し、1パッケージ内に2つのダイオード素子を搭載しています。これにより、実装面積の削減に貢献します。また、本パッケージの採用により、複数個を組み合わせて整流回路を構成する場合でも、特に多段接続やブリッジ構成など部品点数の多いアプリケーションにおいて、基板上の実装面積を大幅に抑えることが可能です。
図. NT9000／NT9001／NT9002／NT9003 のブロック図
主な仕様 (詳細はデータシートご参照下さい)
| 項目 | NT9000 | NT9001 | NT9002 | NT9003 |
| パッケージ | DFN1212-4-HD 1.2 × 1.2 × 0.427 mm |
|||
| 周波数帯域 | 920 MHz帯、2.4 GHz帯、5.7 GHz帯 | |||
| 順方向電圧 | 0.1 V typ. @ IF = 60 μA |
0.1 V typ. @ IF = 120 μA |
0.1 V typ. @ IF = 2 μA |
0.1 V typ. @ IF = 4 μA |
| 逆方向リーク電流 | 10 μA @ VR = 2 V |
20 μA @ VR = 2 V |
0.5 μA @ VR = 2 V |
1 μA @ VR = 2 V |
| 等価直列抵抗 | 4 Ω typ. | 2 Ω typ. | 110 Ω typ. | 55 Ω typ. |
| 等価容量 | 0.2 pF typ. | 0.4 pF typ. | 0.025 pF typ. | 0.03 pF typ. |
詳細はデータシートをご参照ください
アプリケーション例
- マイクロ波方式WPT整流回路
- ディテクタ
