プレスリリース
2026年2月24日

GNSSマルチバンド対応 高線形性広帯域LNA NT1199HEAE4S 発売

～妨害波や強入力に対する高い耐性を持つLNA～

日清紡マイクロデバイス株式会社（代表取締役社長：吉岡 圭一）は、高線形性を特長としたGNSSマルチバンド対応の広帯域LNA（ローノイズアンプ） 「NT1199HEAE4S」を発売します。

GNSSは、車載機器をはじめ、産業機器や民生機器など幅広い分野で利用が拡大しており、近年では、より高精度な測位に対するニーズが一層高まっています。これに伴い、GNSS受信回路に用いられるLNAには、マルチバンド対応と高い線形性を両立した性能が求められています。

本製品は、車載・産業機器・民生機器向けに高まる高精度GNSS測位のニーズに応えるべく開発された、高線形性を特長とするマルチバンド対応の広帯域LNAです。GNSS全帯域（1164MHz to 1610MHz）において高い線形性を実現しており、5G/LTE、Wi-Fi、BLE（Bluetooth Low Energy）、衛星通信などの強力な干渉信号が存在する環境下においても、安定した受信が可能になり、高精度な測位を実現します。

主な特長は以下の通りです：

  • 動作周波数: 1164 MHz to 1610 MHz
  • 動作電流: 12 mA typ. @ VDD = 3.3 V
  • 高P-1dB（IN）:
    +1.5 dBm typ. @ L1 band

    0 dBm typ. @ L2/L5/L6 band

    0 dBm typ. @ L2/L5/L6 band

  • 高利得:
    17.5 dB typ. @ L1 band

    18.0 dB typ. @ L2/L5/L6 band

    18.0 dB typ. @ L2/L5/L6 band

  • 低雑音指数: 0.65 dB typ. @ L1/L2/L5/L6 band
製品名 NT1199HEAE4S
サンプル単価
(1000個購入時の参考単価／税込※)		 110円
サンプル受注開始 2026年 3月
月産規模 100万個
  • ※2026年2月現在の消費税率に基づいて金額を表示しています

これらの特性により、GNSSマルチバンド対応のGNSS受信機器、通信モジュールなどの受信感度向上に最適な製品です。
また、車載（AEC-Q100）対応品も開発中です。

特⾧

1. 高線形性を実現

本製品は、P-1dB(IN)＝0 dBmという高い線形性を実現しており、強入力信号やGNSS帯域に重畳する妨害波に対して優れた耐性を発揮します。その結果、強い干渉が存在する環境下でもGNSS信号を安定して受信することが可能です。GNSSアンテナやトラッキングデバイス、通信モジュールなど、複数の通信機能を同時に搭載するGNSS機器に最適なLNAです。

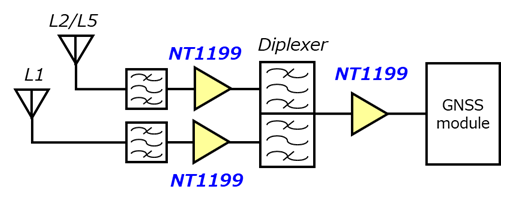

  • NT1199の使用例1

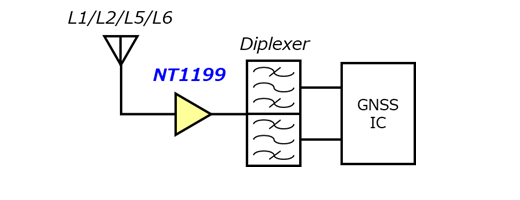

  • NT1199の使用例2

図. NT1199の使用例

2. 広帯域での高性能を実現

本製品は、GNSS全帯域を共通外部回路でカバーしながら、0.65dBという業界トップクラス※1の低雑音指数（NF）と、フラットで約18dBの高利得、さらに12mAの低動作電流で高い線形性を同時に実現しています。
これにより、マルチバンド対応のGNSS機器における受信感度と測位精度を大幅に向上させます。

※1　2026年2月24日　日清紡マイクロデバイス調べ

製品写真

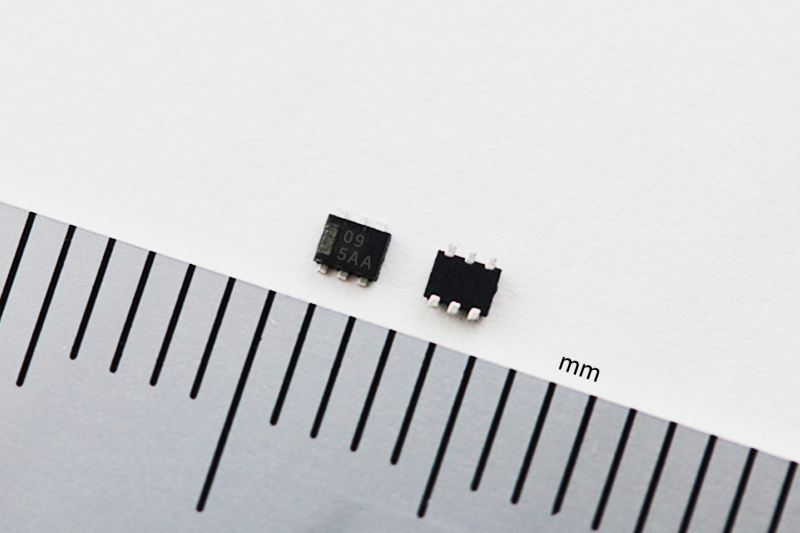

NT1199HEAE4S製品写真

NT1199HEAE4S

主な仕様 (詳細はデータシートご参照下さい)

項目 NT1199HEAE4S
パッケージ SON-6-HE
1.6 × 1.6 × 0.55 mm
動作周波数 1164 to 1610 MHz
電源電圧 3.3 V typ. （1.5 V to 5.5 V）
動作電流 12 mA typ.
利得 17.5 dB typ. @ L1 band
18.0 dB typ. @ L2/L5/L6 band
雑音指数 0.65 dB typ.
P-1dB（IN） +1.5 dBm typ. @ L1 band
0 dBm typ. @ L2/L5/L6 band
IIP3 +1 dBm typ.
動作温度 -40 to +105°C

アプリケーション例

  • GNSS （GPS, GLONASS, Galileo, BeiDouなど） 受信システム
  • アクティブアンテナ、複合アンテナ
  • トラッキングデバイス
  • GNSSモジュール

このニュースリリースの詳細 (PDF)

GNSSマルチバンド対応 高線形性広帯域LNA NT1199HEAE4S発売 ～妨害波や強入力に対する高い耐性を持つLNA～

報道関係者様へ

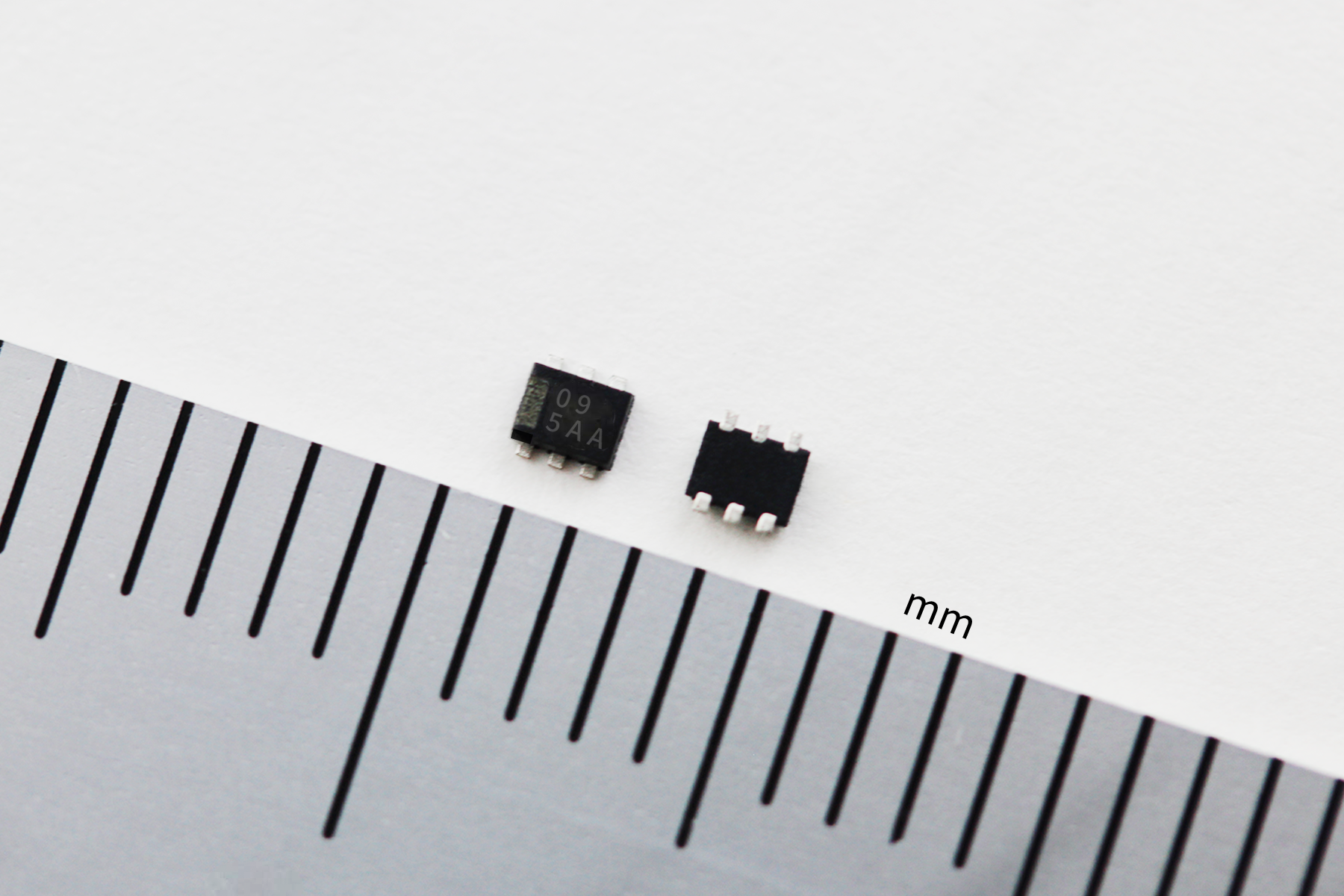

  • 製品画像ダウンロード
