R5115 シリーズ

低消費電流入力最大42V ウィンドウタイプウォッチドッグタイマ付きシステム電源

データシートダウンロード

Point: 製品の特長、機能、概念を一目で確認できます。

Quick Reference Guide ( 0.7MB )

ECADモデル：詳しく見る

拡大

概要
仕様
技術資料
品質・パッケージ
FAQ
購入 / お問い合わせ

概要

R5115 は、入力電圧3.5 V ~ 42 Vのウィンドウタイプウォッチドッグタイマ付きシステム電源 (LDO + VD + WDT) です。
当社独自の低消費化技術により、動作時8.5 µA、スタンバイ時0.2 µAを実現しています。
さらに、マイコンスリープ時には、電源内部のWDTを自動でOFFさせる事でマイコンがパルスを送れない状態でもマイコンをリセットさせずに、スリープ状態を維持する事が出来ます。また、マイコンがアクティブになった場合は、電源内部のWDTが自動でONし、マイコン監視をスタートさせます。
WDTの自動ON/OFF機能を搭載しないバージョンもラインアップしていますので、システムに応じてお選び下さい。
R5115 は、ウインドウタイプWDTを搭載しています。ウインドウタイプにする事で従来のオーバータイムだけでなく、ショートタイムによるエラー検出が可能になり、より安全なシステム設計が出来ます。

仕様

	民生	産業	車載
入力電圧範囲	3.5 V to 42.0 V (50.0 V)
動作温度範囲	-40°C to 105°C (125°C)	-40°C to 125°C (150°C)	-40°C to 125°C (150°C)
消費電流	Typ. 8.5 µA
スタンバイ電流	Typ. 0.2 µA
出力電圧範囲	3.3 V to 5.0 V
出力電圧精度	±0.6%
出力電流	250 mA
パッケージ	HSOP-8E, HSOP-18, HQFN0808-28

保護回路/ 機能

TSD	Reverse	Current Limit	ISC	Inrush	ECO mode	Auto Discharge	External Driver	PGOOD	Soft Start

機能説明

TSD	サーマルシャットダウン機能
Reverse Current Protection	逆流防止機能
Current Limit	過電流保護機能
ISC	短絡電流制限機能
Inrush Current Limit	突入電流制限機能
Constant Slope	コンスタントスロープ回路
ECO mode	ECO機能
Auto Discharge	オートディスチャージ機能
External Driver	ドライバ用トランジスタ外付け

機能説明

TSD	サーマルシャットダウン機能
Reverse Current Protection	逆流防止機能
Current Limit	過電流保護機能
ISC	短絡電流制限機能
Inrush Current Limit	突入電流制限機能
Constant Slope	コンスタントスロープ回路
ECO mode	ECO機能
Auto Discharge	オートディスチャージ機能
External Driver	ドライバ用トランジスタ外付け

以下の仕様で類似品を検索します。

カテゴリ：LDOリニアレギュレータ

	入力電圧 min (V)	3.5
	入力電圧 max (V)	42
	出力電圧 min (V)	3.3
	出力電圧 max (V)	5
	出力電流 (mA)	250
	消費電流 (µA)	8.5

技術資料

回路モジュールダウンロード
SPICEモデルダウンロード
SPICEシミュレーションモデルをダウンロードいただけます。ダウンロード時には、myNISDへのログイン / 登録が必要です。
- SPICEモデル（マクロモデル）ダウンロード
- myNISDご登録済みの方はこちら
R5115Sxx2C 基本回路例

CIN = Ceramic 0.1 µF, COUT = Ceramic 0.1 µF

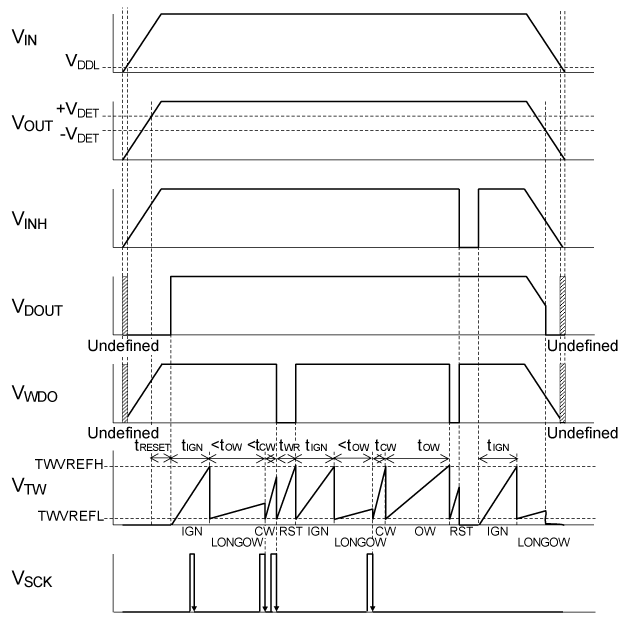

R5115Sxx2C (ウィンドウタイプ) タイミングチャート

* tRESET : 解除遅延時間
* tIGN : パルス無視時間
* tOW : オープンウィンドウ時間
* tCW : クローズドウィンドウ時間
* tWR : リセット時間

品質・パッケージ

製品名	パッケージ情報	マーキング情報	信頼性データ
R5115Sxx1x-E2-FE	HSOP-8E	R5115Sxx1	R5115Sxx1-FE
R5115Sxx2C-E2-FE	HSOP-18	R5115Sxx2	R5115Sxx2-FE
R5115Lxx2C-TR-FE	HQFN0808-28	R5115L	R5115L-FE
R5115Sxx1x-E2-YE	HSOP-8E	R5115Sxx1	R5115Sxx1-YE
R5115Sxx2C-E2-YE	HSOP-18	R5115Sxx2	R5115Sxx2-YE
R5115Lxx2C-TR-YE	HQFN0808-28	R5115L	R5115L-YE
R5115Sxx1x-E2-KE	HSOP-8E	R5115Sxx1	R5115Sxx1-KE
R5115Sxx1x-E2-AE	HSOP-8E	R5115Sxx1	R5115Sxx1-AE
R5115Sxx2C-E2-KE	HSOP-18	R5115Sxx2	R5115Sxx2-KE
R5115Sxx2C-E2-AE	HSOP-18	R5115Sxx2	R5115Sxx2-AE
R5115Lxx2C-TR-KE	HQFN0808-28	R5115L	R5115L-KE
R5115Lxx2C-TR-AE	HQFN0808-28	R5115L	R5115L-AE
