R5106 シリーズ
インヒビット端子搭載 ディテクタ付き ウォッチドッグタイマ

データシートダウンロード

  • 概要

    R5106 シリーズはボルテージディテクタ(VD)、ウォッチドッグタイマ(WDT)を1チップにしたCMOSシステム電源ICです。マイクロプロセッサを搭載した機器のシステムを監視し、誤動作時にはリセット信号によりシステムの暴走を防ぎます。VDの解除遅延時間やWDTの監視時間/リセット時間は外付けのコンデンサにて高精度に調整可能です。ウォッチドッグタイマのクロック監視を停止する機能(INH)を備えています。

  • 仕様
    民生 産業 車載
    入力電圧範囲 0.9 V to 6.0 V (7.0 V)
    動作温度範囲 -40°C to 105°C (125°C) -40°C to 125°C (150°C) -40°C to 125°C (150°C)
    -40°C to 105°C (150°C)
    消費電流 Typ. 11 µA
    監視時間 Typ. 310 ms (CT = 0.1 µF)
    監視時間精度 ±33%
    リセット時間 Typ. 34 ms (CT = 0.1 µF)
    パッケージ SOT-23-6
    VD検出電圧範囲 1.5 V to 5.5 V (0.1 V step)
    VD検出電圧精度 ±1.0%
    VD検出電圧温度係数 Typ. ±100 ppm/°C
    VD解除遅延時間 Typ. 370 ms (CT = 0.1 µF)
    VD解除遅延時間精度 ±16% ±18% ±16% (−40°C ≤ Ta ≤ 105°C)
    ±18% (−40°C ≤ Ta ≤ 125°C)
  • 技術資料
    • 基本回路例

      基本回路例

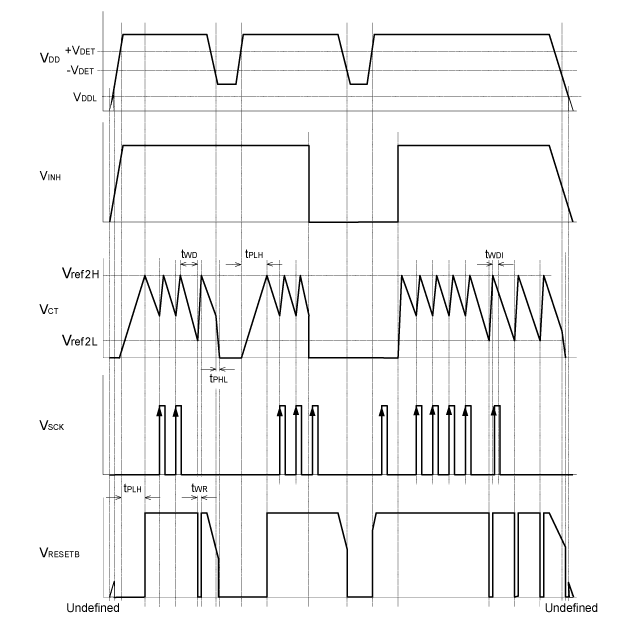

    • タイミングチャート

      タイミングチャート

      * Vref2H : WDT 監視時間が終了するCT 端子の電圧
      * Vref2L : WDT 監視時間が始まるCT 端子の電圧
      * VDDL : 0.9 V (Max.)

  • 品質・パッケージ
    • 製品詳細はデータシートをご参照ください
    • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などは各パッケージをご参照ください
    • 公開されていない信頼性情報については、販売店または当社までお問い合わせください

データシートダウンロード

機能説明

以下の仕様で類似品を検索します。

カテゴリ:ウォッチドッグタイマ(WDT)

特長  +VD
入力電圧
min (V)
0.9
入力電圧
max (V)
6.0
消費電流
(µA)
11
