オペアンプの入力電圧が電源電圧を超えてしまいますが、使用上問題がありますでしょうか?

オペアンプ

データシートに記載された定格の範囲を超えてのご使用は、なさらないようにお願いいたします。
ただし、動作の保証はできませんが、下記のようにダイオードを用いた電圧クランプ回路構成により、過大入力、入出力のサージ等によるICの誤動作、破壊を防ぐことができる場合もあります。

ダイオードは小さい順方向電圧でONするものが理想的ですが、流入電流と印加電圧に充分耐えうるものでなければなりません。使用部品の容量不足は保護回路自体の破壊につながります。

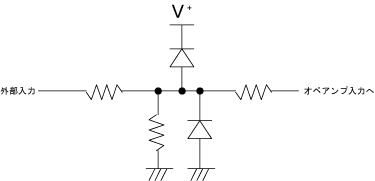

  • 図3-1

    Fig3_1.入力保護回路

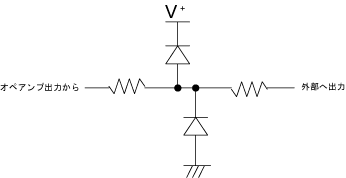

  • 図3-2

    Fig3_2.出力保護回路
