EN端子（CE端子、CONTROL端子）への電圧印加のタイミングはいつ?

LDOリニアレギュレータDC/DCスイッチングレギュレータ使い方

製品によってEN端子（CE端子、CONTROL端子）の内部回路が異なり、EN端子がVIN端子（VDD端子）より先に電圧印加されるとEN端子からVIN端子に電流が流れて破壊する可能性があります。

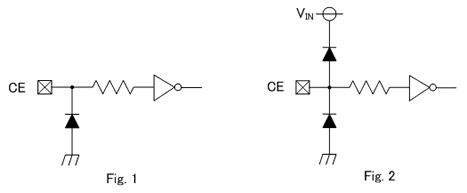

• Fig.1 の場合、EN端子からVIN端子に電流パスが無いのでVIN端子より先にEN端子に電圧印加しても問題ありません。 ただし、EN端子の立上り時に内部回路をリセットしている製品は正常に動作しないので注意が必要です。

  Fig.2 の場合、VIN端子より先にEN端子に電圧印加するとEN端子からVIN端子に電流が流れて破壊する可能性があります。このような製品は、VIN端子より先にEN端子に電圧印加しないでください。

•

製品が、Fig.1 か Fig.2 なのかデータシートを参照してもわからない場合は弊社に問合せください。
