NJM2369のFB端子は、データシート上でソース電流=40～200µAとなっておりますが、この端子には内蔵プルアップ抵抗が有るのでしょうか
NJM2369のFB端子は、データシート上でソース電流=40～200µAとなっておりますが、この端子には内蔵プルアップ抵抗が有るのでしょうか
DC/DCスイッチングレギュレータ仕様
NJM2369のFB端子は、プルアップ抵抗ではなく定電流源が内蔵されています。

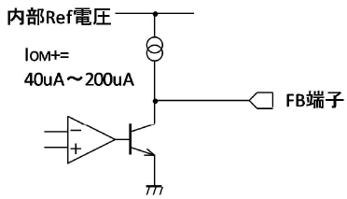

FB端子の内部等価回路図を以下に示します。
