EMS対策に最適な高ノイズ耐性電源IC
基板設計後のイミュニティ試験でお困りではありませんか？
アプリケーションの基板を作成し、特性評価は問題なかったものの、ノイズ耐性が低く、イミュニティ試験で不具合が起きたことはありませんか？ どのICが影響を受けているのか、原因解析、IC変更や回路修正、基板の再設計など、あらかじめ予測するのが難しいノイズ対策は、設計工数を増やす大きな要因のひとつです。
しかし、ノイズに対する耐性がなければ、いつどのような動作不具合が発生するか分かりません。多くの電子機器が使われる現代において、ノイズ対策には万全を期す必要があります。
EMS対策の重要性と課題
私たちの生活環境は、電子機器の進化によってノイズに溢れています。さまざな電波が飛び交う中でも安定して動作するよう、システム側に高いレベルでのノイズ耐性が要求されます。例えばISO11452で規定されたアンテナ照射試験、TEMセル法、さらにBCI法などのイミュニティ試験への対応が必要になってきています。万が一、これらのノイズ試験が不合格となれば、回路及び基板パターンの修正が必要になり、設計工数が増大します。
障害事例
電波障害が発生した場合、被害にあった機器を製造したメーカーに対策が求められる事例が多くあります。この点からも、他の機器から発生した電磁妨害を受けても正常に動作するためのEMS対策が重要となります。
総務省発表の電波環境対策の障害事例 (抜粋)
| 被害機器 | 被害機器 | 障害内容 | 与妨害機器 | 障害内容詳細 | 原因、措置 |
|---|---|---|---|---|---|
| 通信設備 | PC | 誤動作 | 不法CB無線 | コンピュター誤動作。 | 不特定多数の不法CB無線。 |
| 家電製品 | 自動ドア | 誤動作 | 不法CB無線 | 自動ドア誤動作。 | メーカー側対策。 |
| 家電製品 | 洗浄式トイレ | 誤動作 | 不法CB無線 | 洗浄式トイレの誤動作。水浸しとなる。 | 不特定多数の不法CB無線。メーカー側対策 |
| 家電製品 | ラジコン式レッカー車 | 誤動作 | 不法CB無線 | ラジコン式レッカー車の誤動作。 | 不特定多数の不法CB。メーカー側対策。 |
| センサ類 | 超音波診断装置 | 雑音 | 室内照明ネオン管 | 病院で超音波診断装置に霜降りノイズ発生。診断に支障有り。発生頻度頻繁。 | 2～5MHzにスイープするノイズ有り。 室内照明ネオン管と判明。ネオン管の不良による異常発振。ネオン管交換。 |
| センサ類 | 心電図測定装置 | 誤動作 | 電源誘導 | 心電図の異常な乱れ。 | 電源からの誘導による異常。バッテリー使用時支障無し。他機種への設備交換。 |
| センサ類 | 業務用温度計(電子式) | 誤動作 | 不要電波 | 業務用温度計(電子式)の誤動作。 | 不要電波による影響等。メーカー側対策。 |
| センサ類 | 超音波診断装置 | 誤動作 | 不要電波、電源誘導 | 病院内にて超音波診断装置に複数のノイズ発生。診断支障あり。 2.5MHzから7.5MHzのブロープ使用時発生。 |
ノイズ発生源は複数。1つは空間での不要電波ではなく、エレベーターからの電源への誘導ノイズ。 |
電磁ノイズに対する高いイミュニティ特性を実現！
幅広い周波数帯のノイズ環境でも安定した電圧を供給します。
幅広い周波数帯のノイズ環境でも安定した電圧を供給します。

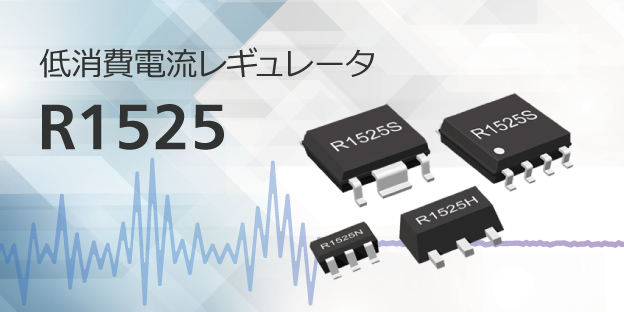

ボルテージレギュレータ「R1525シリーズ」「R1526シリーズ」およびボルテージトラッカ「R1540シリーズ」は、当社独自の回路技術により、電磁ノイズに対する高いイミュニティ特性を実現した「高ノイズ耐性電源IC」です。150kHzから1GHzの幅広い周波数帯のノイズ環境でも安定した電圧を供給します。
例えば、オフボードセンサシステムに電源を供給する場合、ワイヤハーネスが電磁ノイズを生じさせる原因となり、センサーの動作に影響を与えるため、ノイズ対策用の部品が必要となります。「高ノイズ耐性電源IC」は、電源管理機能とノイズ対策機能をひとつのICに兼ね備えているため、部品点数の削減、実装面積の削減にも貢献します。
-
R1540 回路例
配線からノイズが注入されるため、ICに電磁ノイズ耐性が必要
-
DPI試験結果
R1540 は33dBmノイズを印加しても出力変動無し!
高ノイズ耐性電源IC
※動作温度範囲は品質グレードにより異なります。詳細は各製品詳細ページおよびデータシートをご参照ください。
