産業機器用途、高精度計装アンプ「NL9620」発売

～国内初！高EMC性能計装アンプ^※1～

日清紡マイクロデバイス株式会社（代表取締役社長：吉岡 圭一）は、国内メーカー初の産業機器用途±2.3V to ±18V動作の高精度計装アンプ「NL9620」を本日発売します。

産業機器向けの計測器では、より高精度なモニタリングが求められる為、専用センサーの使用が一般的です。これに伴い、微小な差動入力信号を扱う場合でも、精度と信頼性に優れた「計装アンプ」の存在が欠かせません。 本製品は、これまで海外製品に頼っていたこの分野において、国内で初めて製品化された計装アンプICです。長年培ってきた高精度オペアンプの回路設計技術に加え、独自のプロセス技術・トリミング技術・パッケージ技術を組み合わせて開発されたもので、最高レベルの性能を引き出すことに成功しました。
ノイズの多い厳しい測定環境でも安定して動作できるように設計されており、高い同相信号除去比（110dB以上、代表値130dB @G=100）と優れたEMC性能を実現しています。また、低入力オフセット電圧（125µV max.）と低オフセット電圧ドリフト（1µV/°C max. ^※2）により、高精度な計測を可能にしています。さらに、±2.3V to ±18Vという広い電源電圧範囲に対応しており、さまざまな機器に柔軟に組み込むことができます。外付けの抵抗1本でゲインを1倍から最大10,000倍まで設定できるため、設計がシンプルになり、お客様の製品の高精度化や開発工数の削減にも貢献します。
また、国内での開発およびサポート体制を整えていますので、導入後の技術支援なども迅速かつ丁寧に行うことができ、安心してご利用いただけます。

• ※1当社調べ、2025年5月現在
• ※2EMP-8-ANパッケージ

パッケージは、小型VSP-8-AF（2.8 x 2.9 x 1.2mm）および 、開発予定のEMP-8-AN（3.9 x 5.0 x 1.65mm）を採用しています。

特⾧

1. 高マッチング精度による高い同相信号除去比（CMRR）を実現

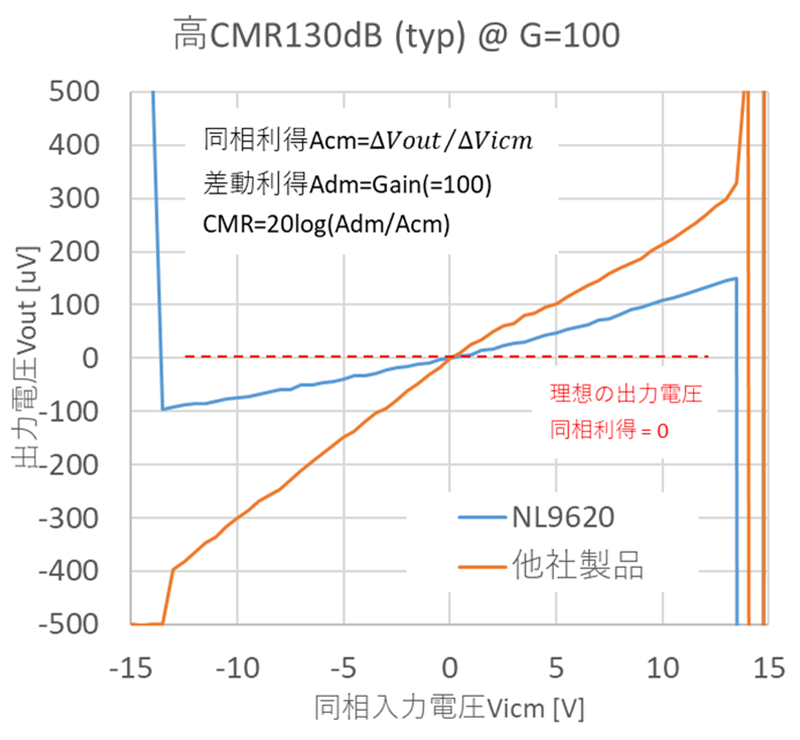

本製品は高精度トリミング技術を採用することで高い同相信号除去比130dB typ （110dB min.）@G=100を実現しました。代表的な他社製品との比較を以下のグラフに示します。同相入力電圧の大きな変動に対して、計装アンプの出力電圧の変動を最小限に抑えることができ、高いCMRR性能を発揮します。そのため、同相信号ノイズの多い環境でも安定した動作が可能になり、お客様の製品の高精度化に貢献します。

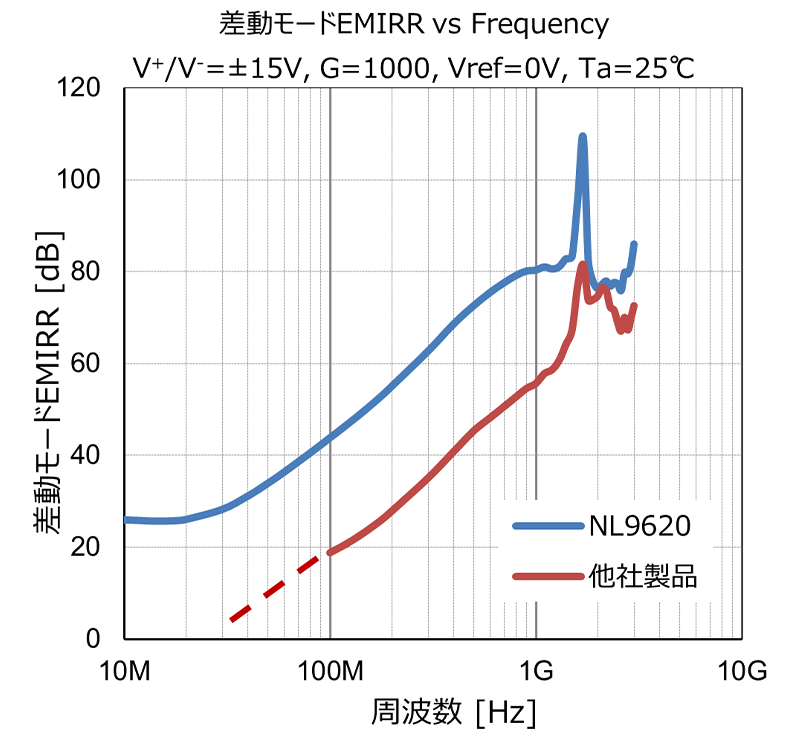

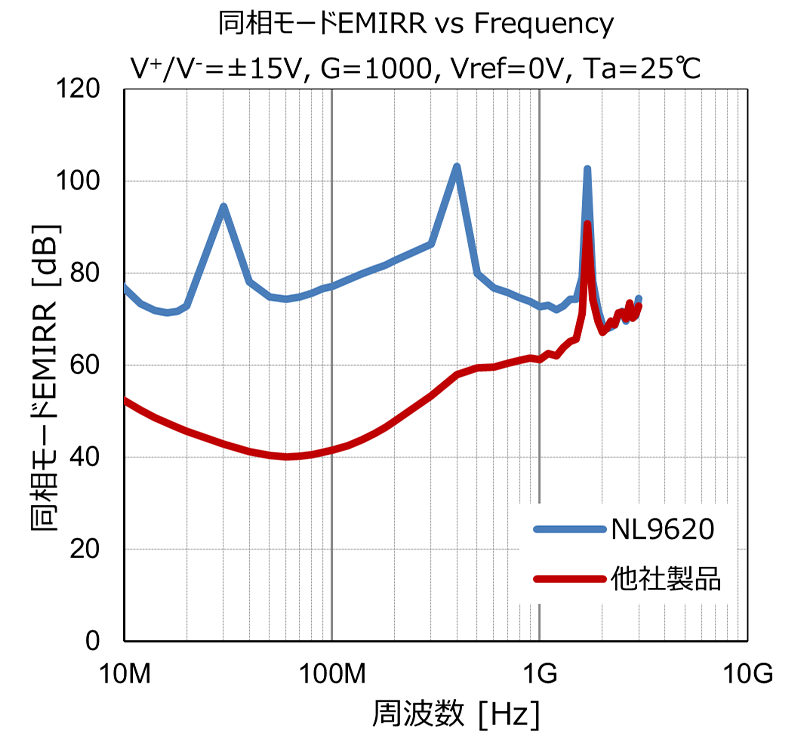

2. 高EMC性能を実現

本製品の高EMC性能は手戻りリスクの低減、アプリケーションの安定動作に貢献し、産業機器センサーや、工場等での過酷な環境でも安心してお使いいただけます。

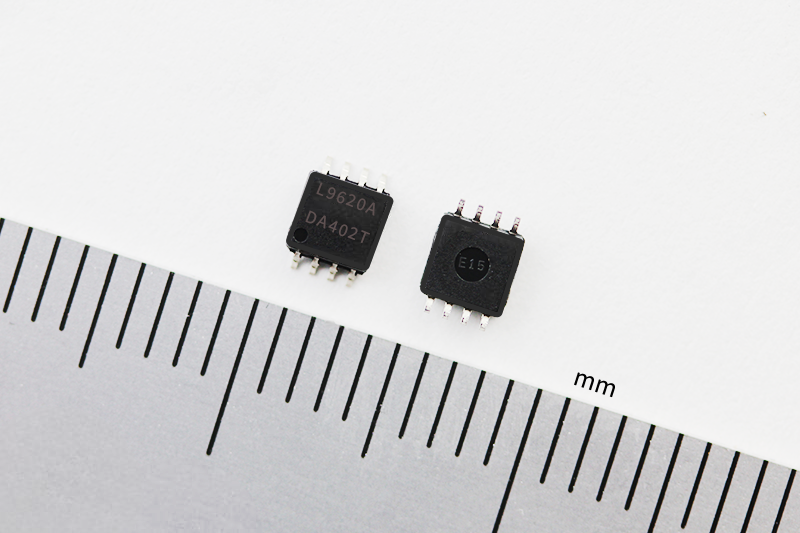

製品写真

VSP-8-AF（2.8 x 2.9 x 1.2mm）

主な仕様 (詳細はデータシートご参照下さい)

アプリケーション例

• 各種センサーアンプ：歪ゲージ、サーモパイル、流量センサー 等
• トランスデューサ・インターフェース、重量計

このニュースリリースの詳細 (PDF)

産業機器用途、高精度計装アンプ「NL9620」発売 ～国内初！高EMC性能計装アンプ～

報道関係者様へ

• 製品画像ダウンロード

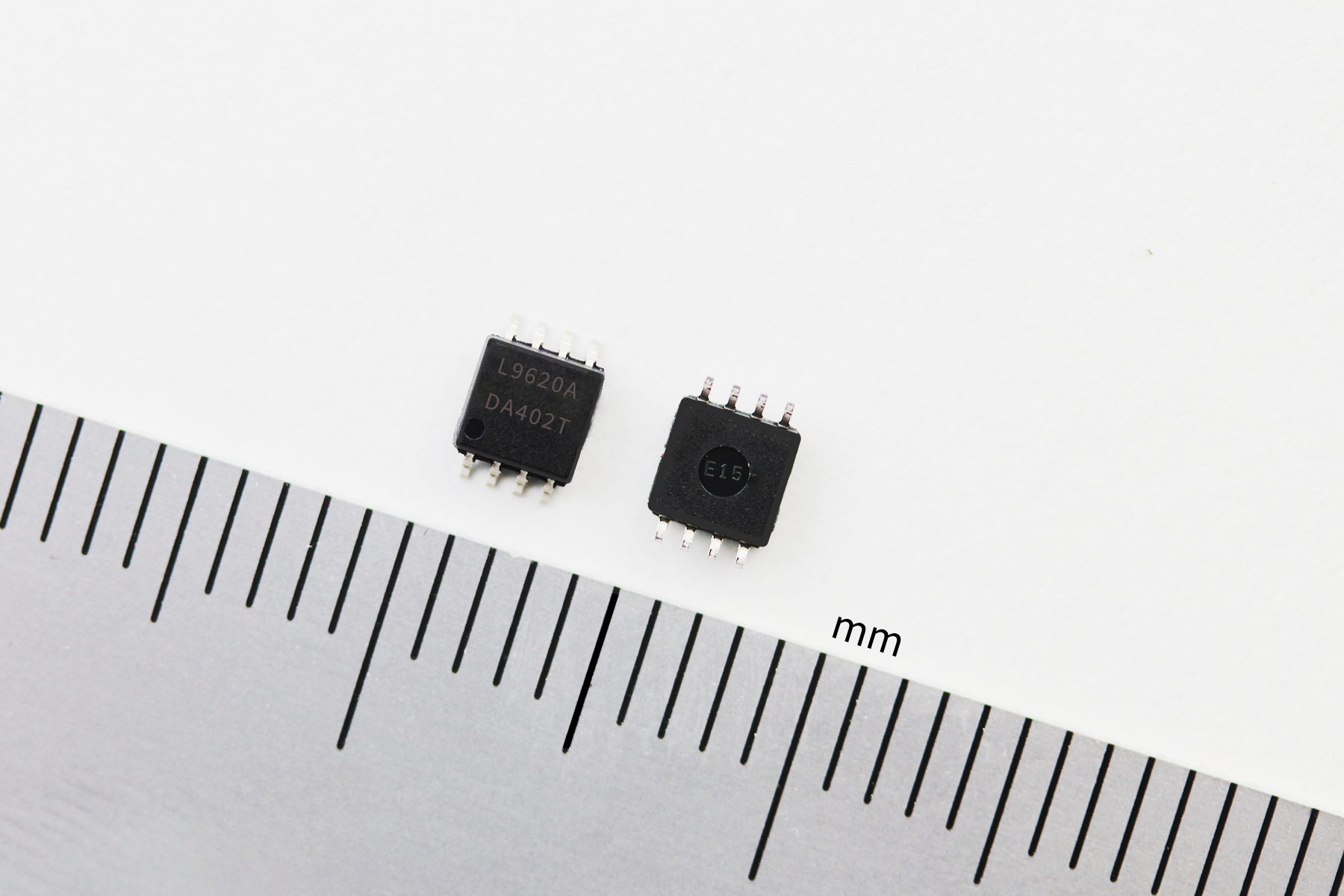

  NL9620 製品画像
