用于工业设备的高精度仪表放大器“NL9620”开始上市

～日本首家！高EMC性能的仪表放大器^※1～

日清纺微电子推出的新品NL9620是日本首款用于工业设备的高精度仪表放大器(工作电压为±2.3V 至±18V)，宣布从今天开始上市。

工业设备的测量仪器需要更高精度的监控，因此通常使用专用传感器。所以，即使在处理微小的差分输入信号时，也需要具有良好的精度和可靠性的“仪表放大器”。 至今为止，在这个领域都是依赖于日本以外其他国家的产品，而本产品却是日本国内首家实现商业化的仪表放大器IC。该产品在多年积累的高精度运算放大器电路设计技术的基础上，结合了独有的工艺技术、修调技术和封装技术，成功实现了高水平的最佳性能。
本产品是专为能在嘈杂、恶劣的测量环境中稳定工作而设计的，具有高共模抑制比（110 dB以上，通常为 130 dB @G=100）和出色的 EMC 性能。此外，其低输入失调电压（125µV max.）和低失调电压漂移（1µV/°C max.^※2）可实现高精度测量。并且，支持±2.3V至±18V的宽电源电压范围，可以灵活地组装到各种设备中。还有，只需一个外置电阻即可将增益设置为1倍至10,000倍，从而简化设计，并有助于提高客户产品的精度和减少开发工时。
另外，我们还提供产品导入后的技术支持等售后服务，您尽可以放心使用。

• ※1 本公司的调查，截至2025年5月
• ※2EMP-8-AN封装

本产品采用的是小型VSP-8-AF封装（2.8 x 2.9 x 1.2mm）和即将开发的EMP-8-AN封装（3.9 x 5.0 x 1.65mm）。

产品特点

1. 实现基于高匹配精度的高共模抑制比（CMRR）

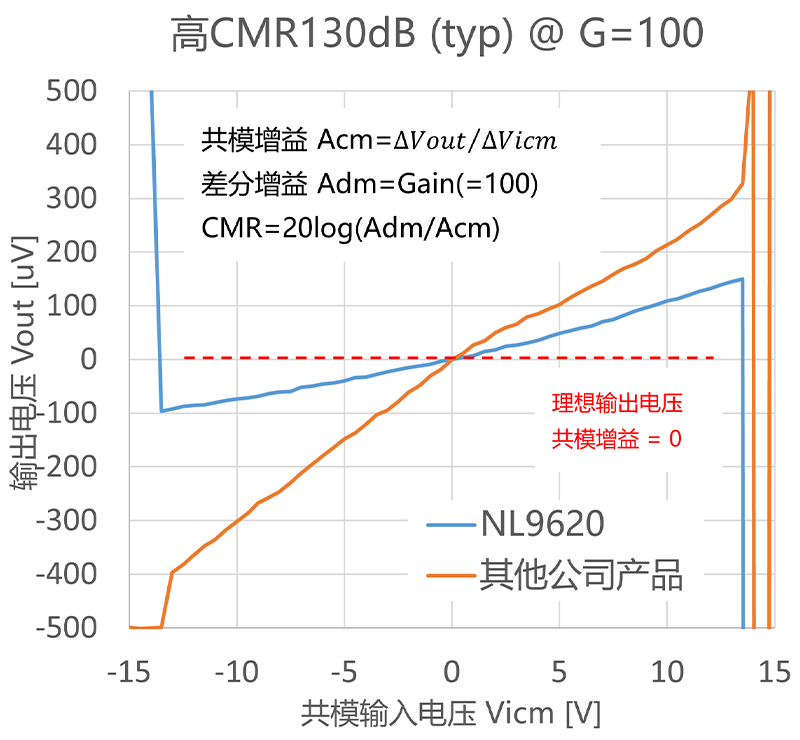

本产品采用高精度修调技术，实现了130dB typ.（110dB min.）@G=100的高共模信号抑制比。下图显示了本产品与其他公司代表性产品的比较。即使共模输入电压波动很大，仪表放大器的输出电压波动也可以降至最小，从而实现高CMRR性能。因此，即使在共模信号噪声较多的环境中也能稳定工作，从而有助于提高客户产品的精度，实现高精度。

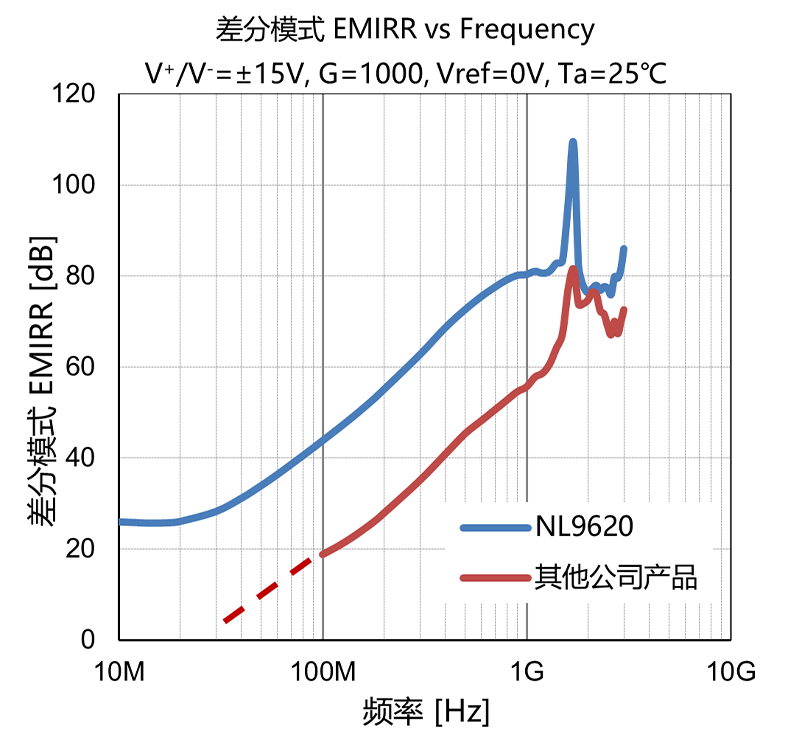

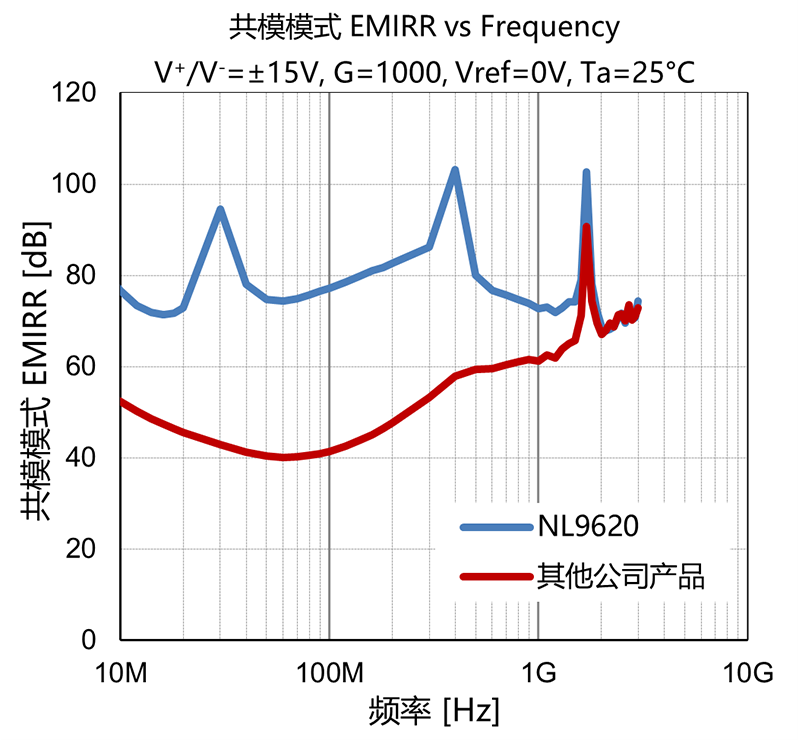

2. 实现高EMC性能

本产品的高EMC性能有助于降低返工风险，实现应用设备的稳定运行，即使用在工业设备传感器或厂房等严酷的环境中也可以放心使用。

产品图片

VSP-8-AF (2.8 × 2.9 × 1.2 mm)

主要性能指标（详情请参阅产品数据表）

应用示例

• 各种传感器放大器：应变计、热电堆、流量传感器 等
• 换能器接口、称重仪
