プレスリリース
2024年7月18日

  • MUSES
  • 高音質オーディオ向け 600mA 超低ノイズLDO
    「MUSES」シリーズ初、高音質に最適な電源IC「MUSES100」発売

    超低ノイズ、高PSRRで、高音質を実現

日清紡マイクロデバイス株式会社（代表取締役社長：吉岡 圭一）は、高音質オーディオデバイス「MUSES」シリーズ初となる高音質に最適な電源IC 「MUSES100」 シリーズを発売いたします。

オーディオ市場では、高品位で原音に忠実な音、感性に響く音を再現できるオーディオ専用デバイスが要求されています。この要望に応えるため、当社のブランド「MUSES」では、高音質オペアンプとオーディオ電子ボリュームの製品群をリリースし、これまで市場から高い評価を得てきました。
さらなる ”真実の音” を提供するために開発された、「MUSES100」シリーズは、高音質化が進むオーディオD/Aコンバータに最適な電源ICです。

※ご参考（前回発表）：https://www.nisshinbo-microdevices.co.jp/ja/about/info/20220106.html

構成例

高音質を追求するオーディオ機器では、ノイズを低減することが重要となります。「MUSES100」シリーズは 出力雑音電圧3.0μVrms、高リップル除去率90dB（f=10kHz）の超低ノイズ特性を実現しています。
パッケージは、DFN3030-8-GQ（3.0×3.0×0.75mm）を採用しています。

製品名 MUSES100シリーズ
サンプル単価
(1000個購入時の参考単価／税込※)		 440円
サンプル受注開始 2024年7月18日
月産規模 10万個
  • ※2024年7月現在の消費税率に基づいて金額を表示しています

MUSESは、日清紡マイクロデバイスの登録商標です。

特長

1. MUSESシリーズ初、ハイエンドオーディオ機器向け高音質電源IC

「MUSES100」シリーズは、MUSESシリーズで培った高音質技術を電源ICへ展開。音質にこだわりのあるシステム構築を容易にします。

2. 低出力雑音電圧、高リップル除去率を実現

「MUSES100」シリーズは、高音質のオーディオに必要な超低出力雑音電圧、高リップル除去率を実現しています。

出力雑音電圧：Typ. 3.0 μVrms（Iout = 50 mA, CNR = 0.47 μF）
リップル除去率：Typ. 90 dB（Iout = 100 mA, f = 10 kHz, CNR = 0.47 μF）

本製品にはノイズリダクション（NR）端子が用意されており、NR端子とGND端子間に、ノイズリダクション コンデンサ（CNR）を最短距離で接続することにより、優れた低出力雑音電圧、高リップル除去率を実現します。

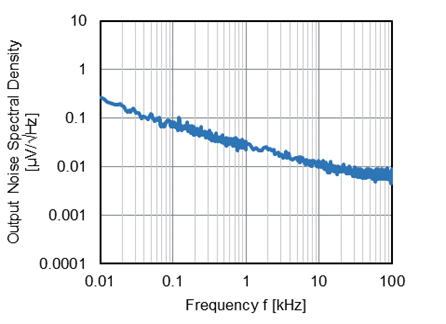

  • 出力雑音電圧　特性例

    出力雑音電圧　特性例

    VIN = 4.3 V, VSET = 3.3 V, CNR = 0.47 μF, COUT = 10 µF

  • リップル除去率　特性例

    リップル除去率　特性例

    VIN = 4.3 V, Ripple 0.2 VP-P, VSET = 3.3 V, IOUT = 100 mA,
    CNR = 0.47 μF, COUT = 10 μF

3. 小型・高放熱パッケージ

パッケージはポータブルオーディオ機器や高密度実装が要求される製品に最適な小型・高放熱パッケージDFN3030-8-GQを採用しております。

製品写真

MUSES100製品写真

MUSES100 シリーズ（DFN3030-8-GQ）

主な仕様 (詳細はデータシートをご参照ください)

項目 MUSES100シリーズ
入力電圧範囲 2.5 V ～ 5.5 V（最大定格 6.5 V）
出力電圧範囲 1.2 V ～ 5.0 V
出力電流 600 mA
自己消費電流 Typ. 960 μA
リップル除去率 Typ. 90 dB （f = 10 kHz）
Typ. 80 dB （f = 100 kHz）
出力雑音電圧 Typ. 3.0 μVrms
動作温度範囲 -40°C ～ 85°C
搭載機能 サーマルシャットダウン機能、低電圧誤動作防止回路、等
パッケージ DFN3030-8-GQ（3.0 × 3.0 × 0.75 mm）

基本回路例

  • MUSES100基本回路例

模倣半導体製品にご注意ください

最近、MUSESと偽った模倣半導体製品が、世界各地で流通しているとの報告が増えております。
模倣半導体製品は、外見上、当社半導体製品と見分けがつかない場合が多いですが、性能、品質は劣悪な製品です。お客様の機器、装置にご使用された場合、当社正規MUSES製品と同等の音質を得られないだけでなく、事故や故障につながる可能性があります。
MUSESのご購入は、必ず当社の営業、正規販売店より、お買い求めいただきますようお願い申し上げます。なお、弊社ではこれら模倣品を使用したことにより生じた、機器の故障、事故および損害などについて一切責任を負いかねます。お客様にはご理解いただけますようお願い申し上げます。

このニュースリリースの詳細 (PDF)

高音質オーディオ向け600mA超低ノイズLDO
「MUSES」シリーズ初、高音質に最適な電源IC「MUSES100」発売
超低ノイズ、高PSRRで、高音質を実現
