R3130 シリーズ
内部カウンター型 遅延機能付き ボルテージディテクタ

データシートダウンロード

  • 概要

    R3130 シリーズは遅延回路内蔵のCMOSボルテージディテクタICです。検出電圧と解除電圧が同じでヒステリシスがありません。リセット信号は"L"です。解除遅延時間は内蔵のカウンターによって生成されるので、遅延用コンデンサは不要です。

  • 仕様
    民生
    動作電圧範囲 1.0 V ~ 6.0 V (6.5 V)
    動作温度範囲 -40°C ~ 85°C (125°C)
    消費電流 Typ. 1.4 µA
    検出電圧範囲 1.6 V ~ 4.8 V (0.1 Vステップ)
    検出電圧精度 ±1.5% (Ta = 25°C)
    検出電圧温度係数 Typ. ±100 ppm/°C
    解除遅延時間 50 ms or 240 ms
    解除遅延時間精度 ±10.0%
    出力形態 CMOS, Nch Open Drain
    パッケージ SOT-23-3
    検出遅延時間 Typ. 20 µs
  • 技術資料
    • タイミングチャート

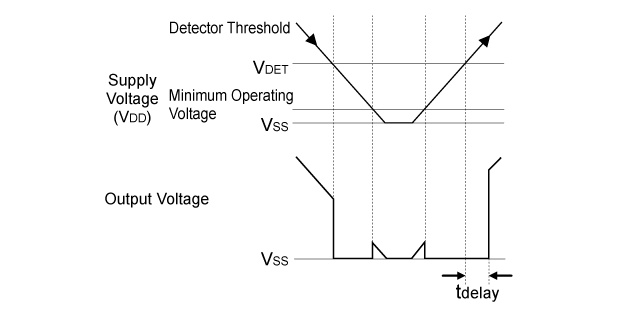

      タイミングチャート

      検出電圧と解除電圧は同じで、ヒステリシスはありません。

  • 品質・パッケージ
    • 製品詳細はデータシートをご参照ください
    • パッケージ外形図、テーピング仕様、テーピングリール外形図、許容損失、基板パット推奨寸法 (ランドパターン)、などは各パッケージをご参照ください
    • 公開されていない信頼性情報については、販売店または当社までお問い合わせください

データシートダウンロード

機能説明
