R3151 シリーズ
入力最大36V センス端子/検出・解除遅延機能付き ボルテージディテクタ
R3151 シリーズ
入力最大36V センス端子/検出・解除遅延機能付き ボルテージディテクタ
-
概要
R3151 シリーズは36Vまで動作可能なCMOSボルテージディテクタICです。36V入力(動作絶対最大定格50V)で高精度、低消費電流であるためカーバッテリーの電圧監視に最適です。VDD端子検出のA/BバージョンとSENSE端子検出のE/Fバージョンをご用意しています。
検出電圧、解除電圧は別々に設定可能で、精度は検出電圧、解除電圧ともに±1.5%です。また、検出遅延時間と解除遅延時間(パワーオンリセット時間)を設定する端子を備えています。出力形態はNchオープンドレイン出力で、検出時"L"出力タイプと"H"出力タイプがあります。パッケージはSOT-23-6です。
-
仕様
車載 動作電圧範囲 R3151NxxxA/B: 1.4 V ~ 36.0 V (50.0 V)
R3151NxxxE/F: 3.6 V ~ 6.0 V (7.0 V)動作温度範囲 -40°C ~ 105°C (150°C) 消費電流 R3151NxxxA/B: Typ. 3.8 µA
R3151NxxxE/F: Typ. 3.5 µA検出電圧範囲 5.0 V ~ 10.0 V (0.1 Vステップ) 検出電圧精度 ±1.5% (Ta = 25°C)
±2.0% (-40°C ~ 105°C)解除電圧範囲 5.3 V ~ 11.0 V (0.1 V単位) 解除電圧精度 ±1.5% (25°C)
±2.0% (-40°C ~ 105°C)解除遅延時間精度 -35% ~ 40% (-40°C ~ 105°C) 出力形態 Nch Open Drain パッケージ SOT-23-6 検出遅延時間精度 -35% ~ 40% (-40°C ~ 105°C) -
技術資料
-

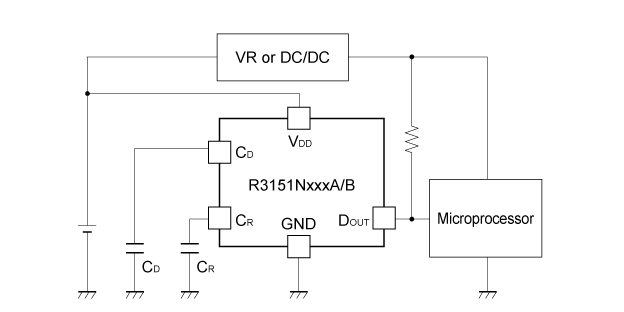

R3151NxxxA/B 基本回路例
-

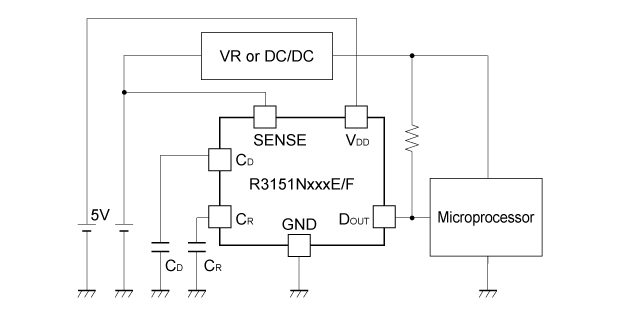

R3151NxxxE/F 基本回路例
-

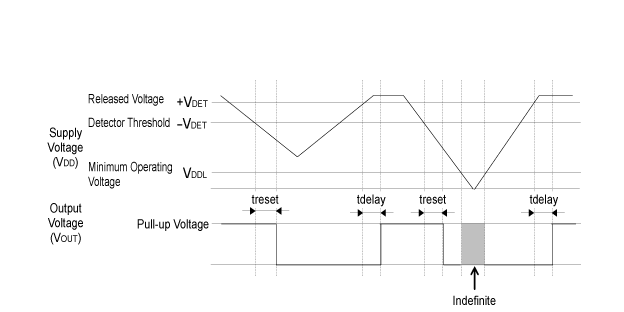

R3151NxxxA タイミングチャート
-

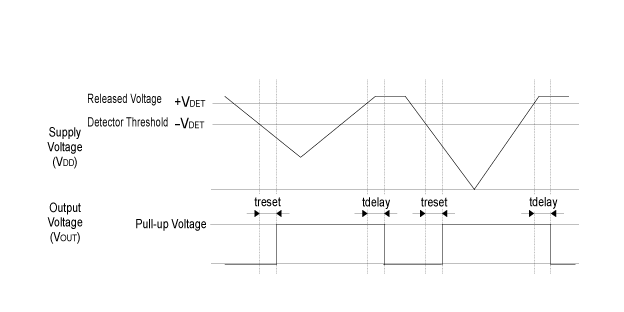

R3151NxxxB タイミングチャート
-

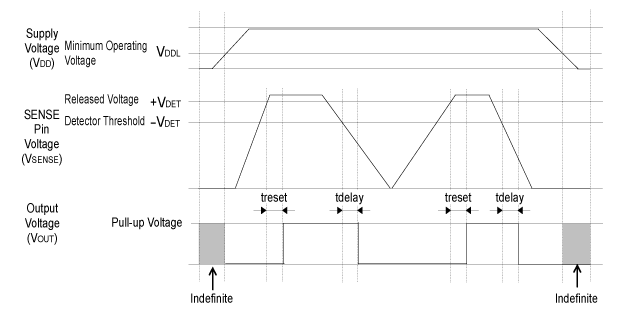

R3151NxxxE タイミングチャート
-

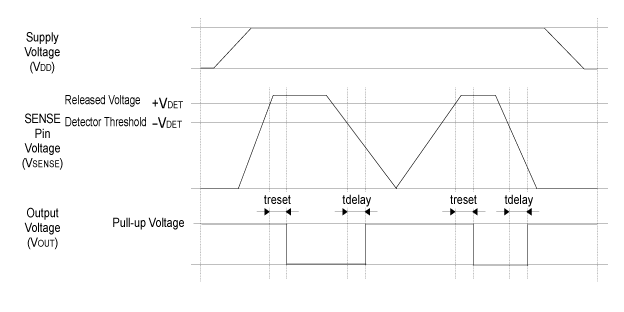

R3151NxxxF タイミングチャート
-
-
